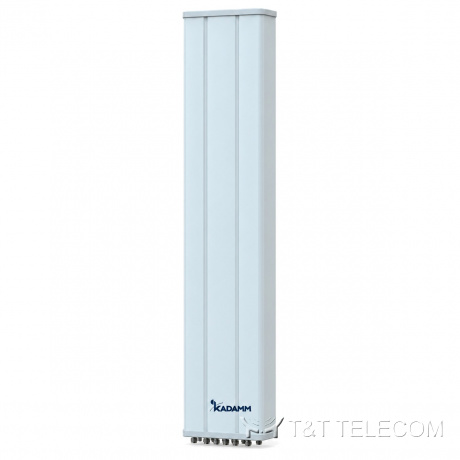

KADAMM K806702718 — шестидиапазонная секторная антенна 698–960 / 5×1710–2690 МГц, 18 дБи, 12 портов, RET

Name: KADAMM K806702718 — шестидиапазонная секторная антенна 698–960 / 5×1710–2690 МГц, 18 дБи, 12 портов, RET
Brand: KADAMM
SKU: KADAMM K806702718

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K806702718 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

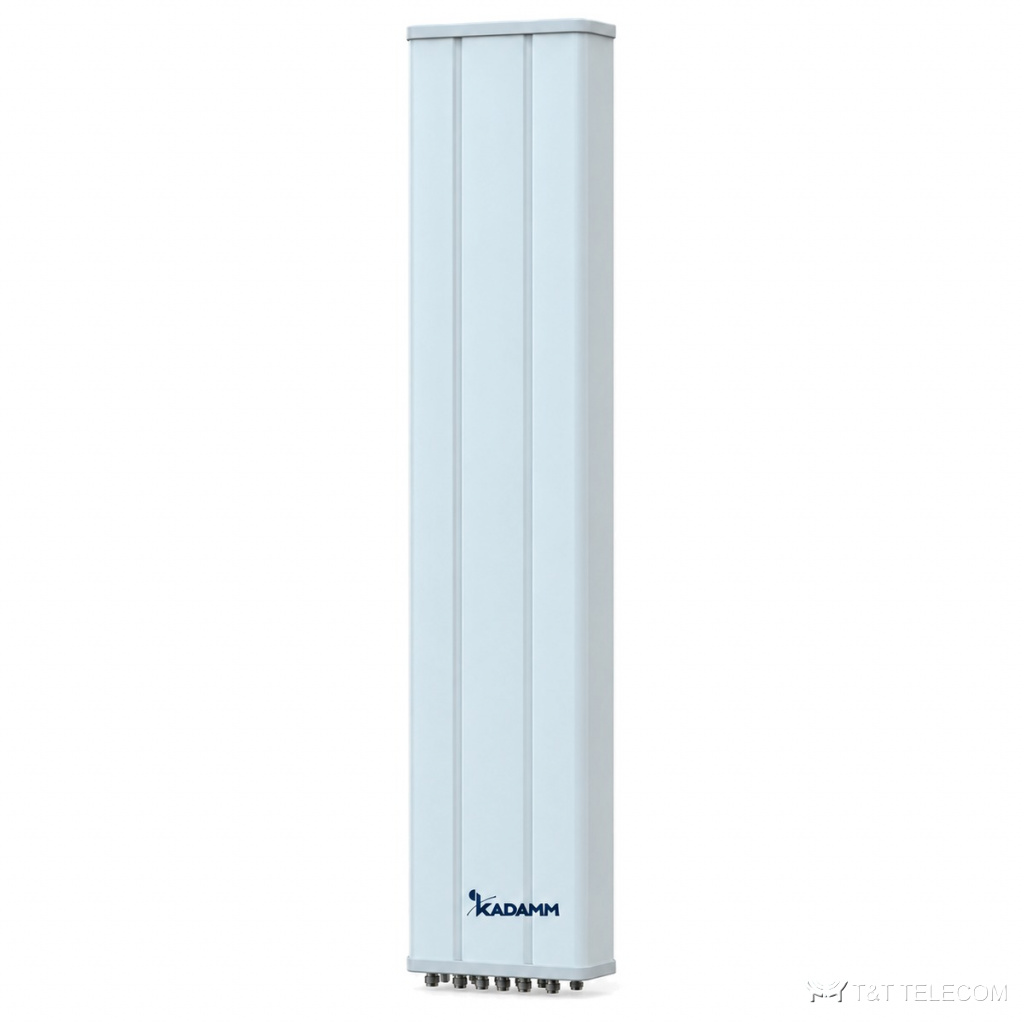

Модель KADAMM K806702718 — секторная панельная антенна для базовой станции. На мачте или крыше K806702718 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K806702718: полоса 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.

Область применения

Диапазоны K806702718: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K806702718.
Добавление диапазонов на существующей площадке через порты K806702718.

Технические характеристики

Массив R1: 698–960 МГц

Параметр	698–806 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,2	16,6	16,8	17,0
Усиление во всём диапазоне наклонов, дБи	16,0 ± 0,5	16,3 ± 0,5	16,5 ± 0,5	16,8 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 1,0°	69 ± 1,0°	68 ± 1,6°	68 ± 1,7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,1 ± 0,7°	8,3 ± 0,5°	8,0 ± 0,5°	7,6 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24	более 24	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 28
Подавление первого бокового лепестка, дБ	более 17	более 16	более 17	более 17
Электрический наклон	2–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 26
Развязка между входами разных систем, дБ	более 26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y3: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,9	17,1	17,7	17,5
Усиление во всём диапазоне наклонов, дБи	16,8 ± 0,5	16,9 ± 0,5	17,4 ± 0,5	17,2 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 3,3°	67 ± 3,8°	61 ± 7,1°	66 ± 6,6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,2 ± 0,6°	6,5 ± 0,7°	5,6 ± 0,4°	5,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 27	более 26	более 26
Поляризационная развязка (кроссполяризационная), дБ	более 17	более 22	более 20	более 18
Подавление первого бокового лепестка, дБ	более 18	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 26
Развязка между входами разных систем, дБ	более 30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y2/Y4/Y5: 4×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,8	17,0	17,6	18,0
Усиление во всём диапазоне наклонов, дБи	16,7 ± 0,5	16,8 ± 0,5	17,5 ± 0,5	17,8 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 6,1°	63 ± 3,7°	61 ± 3,5°	61 ± 2,7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,4 ± 0,7°	6,6 ± 0,5°	5,8 ± 0,4°	5,3 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27	более 28	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 21	более 21	более 22	более 20
Подавление первого бокового лепестка, дБ	более 18	более 18	более 19	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 28
Развязка между входами разных систем, дБ	более 30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 379 × 177 мм
Размеры упаковки	3065 × 485 × 275 мм
Масса антенны	40 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	52,1 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1298 / 403 / 1451 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Подбор под объект

Рабочие частоты системы должны лежать внутри полосы K806702718: 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K806702718 — 18 дБи; больше усиление — уже луч.
Ширина луча K806702718: в горизонтальной плоскости 65°/65°, в вертикальной 9,1 ± 0,7° / 8,3 ± 0,5° / 8,0 ± 0,5° / 7,6 ± 0,4°.
Наклон луча K806702718: 2–10° / 2–12°.
Разъёмы K806702718 — 12×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K806702718: Ø50–Ø115 мм; ветровая нагрузка 1298 / 403 / 1451 Н.
Габариты и масса K806702718: 2680 × 379 × 177 мм, 40 кг.

Поставка и документы

Поставляем KADAMM K806702718 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K806702718?
Ø.50–Ø115 мм

Что нужно для подбора K806702718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806702718.

Какие частоты поддерживает K806702718?
Рабочая полоса K806702718 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
