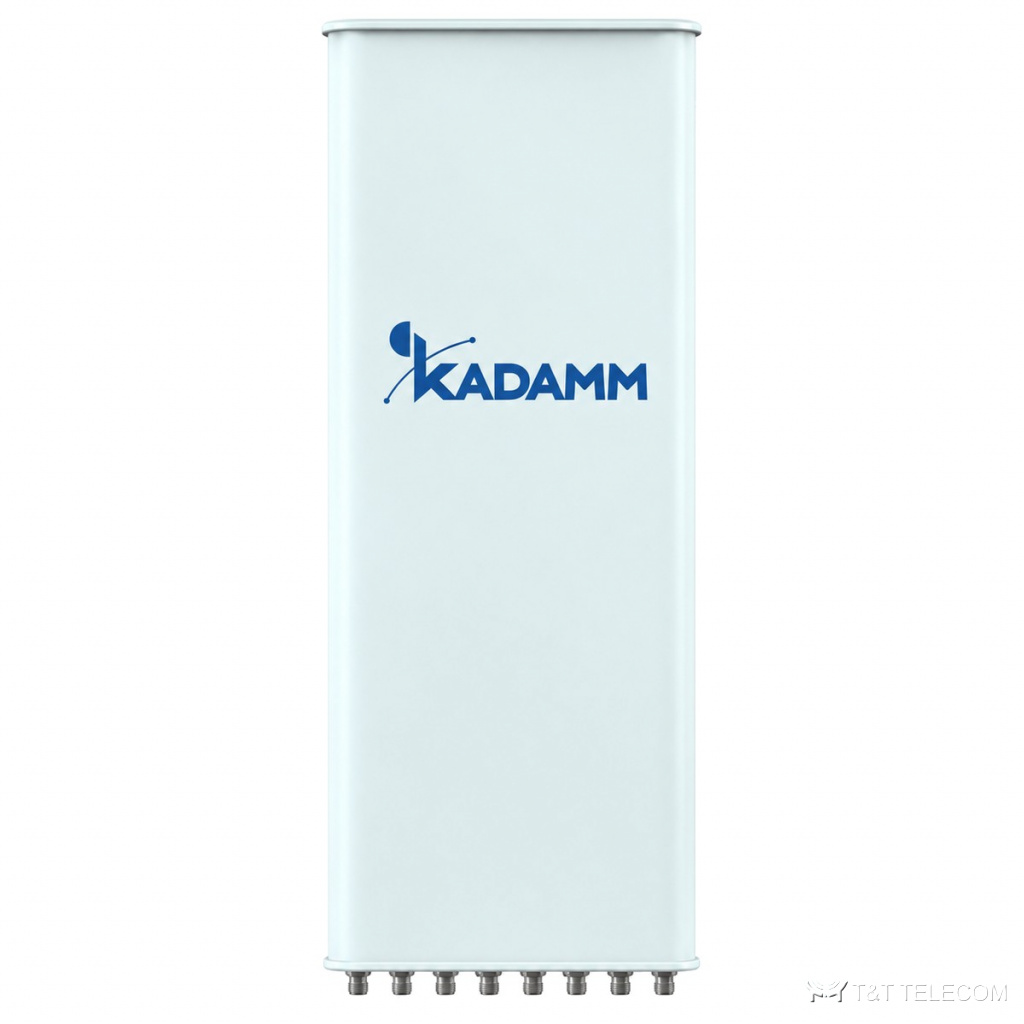

KADAMM K806702716 — шестидиапазонная секторная антенна 2×698–960 / 4×1710–2690 МГц, 17,8 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K806702716: секторная панельная антенна для базовой станции. K806702716 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K806702716: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K806702716: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K806702716.
- Добавление диапазонов на существующей площадке через порты K806702716.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,4 | 14,8 | 15,2 | 15,3 |
| Усиление во всём диапазоне наклонов, дБи | 14,2 ± 0,6 | 14,8 ± 0,8 | 14,9 ± 0,5 | 15,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 6° | 68 ± 5° | 66 ± 5° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,8 ± 0,9° | 11,1 ± 0,6° | 10,7 ± 0,5° | 10,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,8 | 17,2 | 17,4 | 17,8 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,6 | 17,0 ± 0,5 | 17,2 ± 0,5 | 17,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 62 ± 5° | 60 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,6° | 7,0 ± 0,5° | 6,1 ± 0,5° | 5,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 350 мм |
| Масса антенны | 41 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 52,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 240 / 990 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K806702716: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K806702716 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K806702716: в горизонтальной плоскости 65°/65°, в вертикальной 11,8 ± 0,9° / 11,1 ± 0,6° / 10,7 ± 0,5° / 10,2 ± 0,6°.
- Наклон луча K806702716: 2–12°.
- Под разъёмы K806702716 (12×4.3-10) подбирают джамперы и переходы.
- Монтаж K806702716: Ø50–Ø115 мм; ветровая нагрузка 740 / 240 / 990 Н.
- Габариты и масса K806702716: 2080 × 499 × 198 мм, 41 кг.
Поставка и документы
Поставляем KADAMM K806702716 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K806702716?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806702716.
Какие частоты поддерживает K806702716?
Рабочая полоса K806702716 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K806702716?
12×4.3-10. Другие исполнения — уточняйте при заказе.
