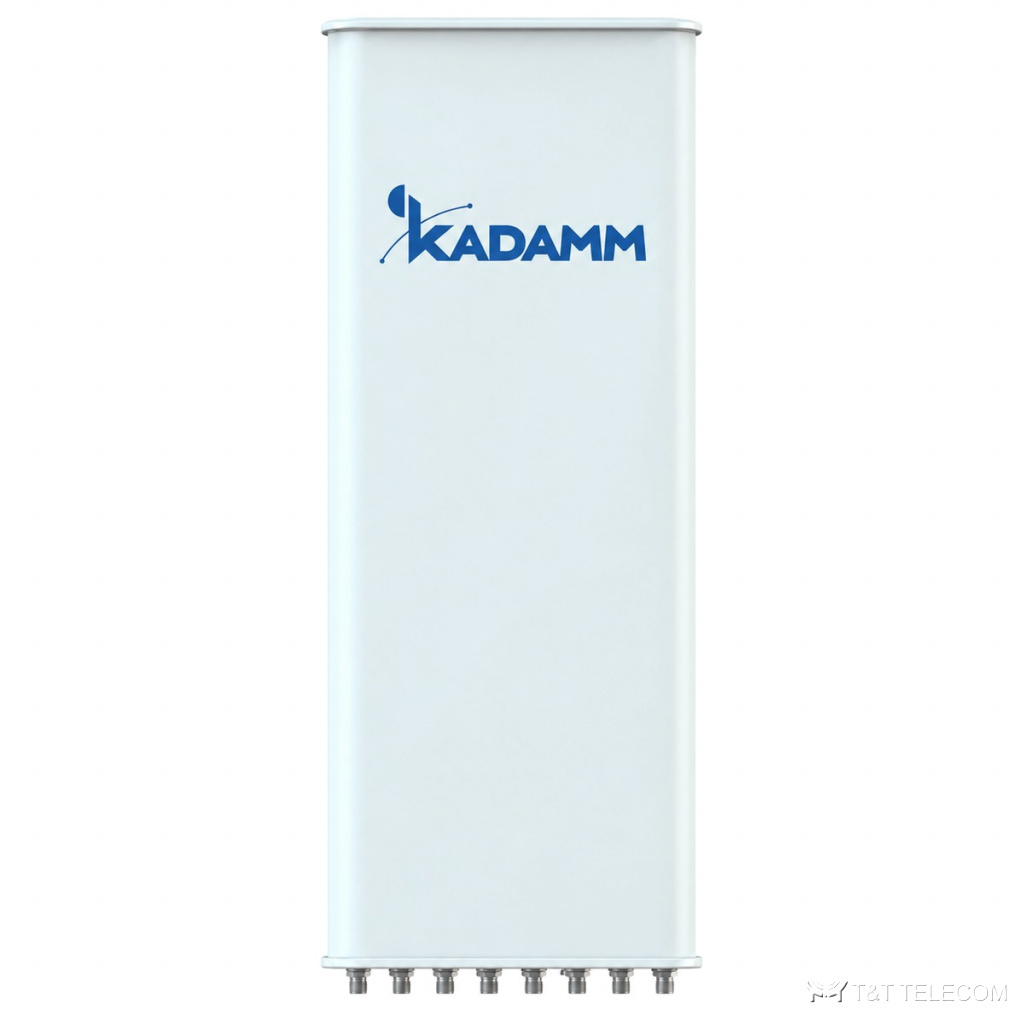

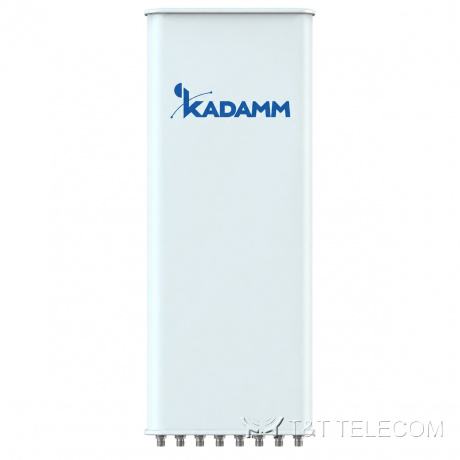

KADAMM K806608027 — шестидиапазонная секторная антенна 698–862 / 880–960 / 4×1710–2690 МГц, 17,5 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K806608027: секторная панельная антенна для базовой станции. Задача K806608027 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K806608027: полоса 698–862 МГц и 880–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 200 Вт.
Для каких задач
- Через K806608027 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K806608027 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K806608027 без смены опоры.
Технические характеристики
Массив R1: 698–862 МГц
| Параметр | 698–806 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление при среднем наклоне, дБи | 15,8 | 16,2 |
| Усиление во всём диапазоне наклонов, дБи | 15,6 ± 0,5 | 15,9 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 4° | 68 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5 ± 0,7° | 8,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥30 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Грозозащита | Заземление по постоянному току | |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 16,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y3: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,7 | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,4 ± 0,5 | 16,8 ± 0,4 | 17,0 ± 0,4 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6° | 64 ± 5° | 63 ± 5° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8 ± 0,6° | 7 ± 0,4° | 6,6 ± 0,4° | 6,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 26 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,4 | 16,8 | 17,0 | 17,2 |
| Усиление во всём диапазоне наклонов, дБи | 16,2 ± 0,5 | 16,6 ± 0,4 | 16,8 ± 0,4 | 17,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6° | 64 ± 5° | 63 ± 5° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,7° | 6,4 ± 0,5° | 5,9 ± 0,5° | 5,6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 26 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 379 × 177 мм |
| Размеры упаковки | 3125 × 485 × 275 мм |
| Масса антенны | 43 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 58,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1298 / 685 / 1451 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K806608027: 698–862 МГц и 880–960 МГц и 1710–2690 МГц.
- Усиление K806608027 — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K806608027: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 9,5 ± 0,7° / 8,8 ± 0,5°.
- Наклон луча K806608027: 2–12°.
- Разъёмы K806608027 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K806608027: Ø50–Ø115 мм; ветровая нагрузка 1298 / 685 / 1451 Н.
- Габариты и масса K806608027: 2680 × 379 × 177 мм, 43 кг.
Поставка и документы
KADAMM K806608027 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K806608027?
Ø.50–Ø115 мм
Что нужно для подбора K806608027?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806608027.
Какие частоты поддерживает K806608027?
Рабочая полоса K806608027 — 698–862 МГц и 880–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
