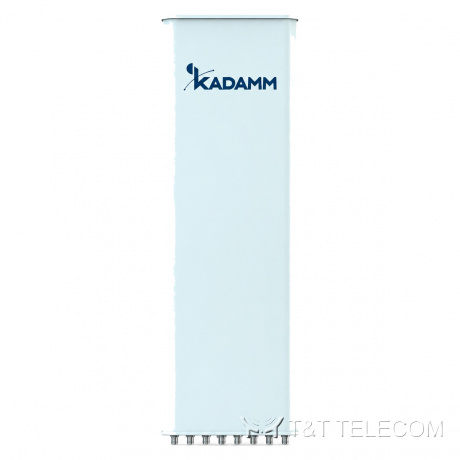

KADAMM K806602719v02 — шестидиапазонная секторная антенна 2×617–894 / 4×1695–2690 МГц, 19,2 дБи, 12 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

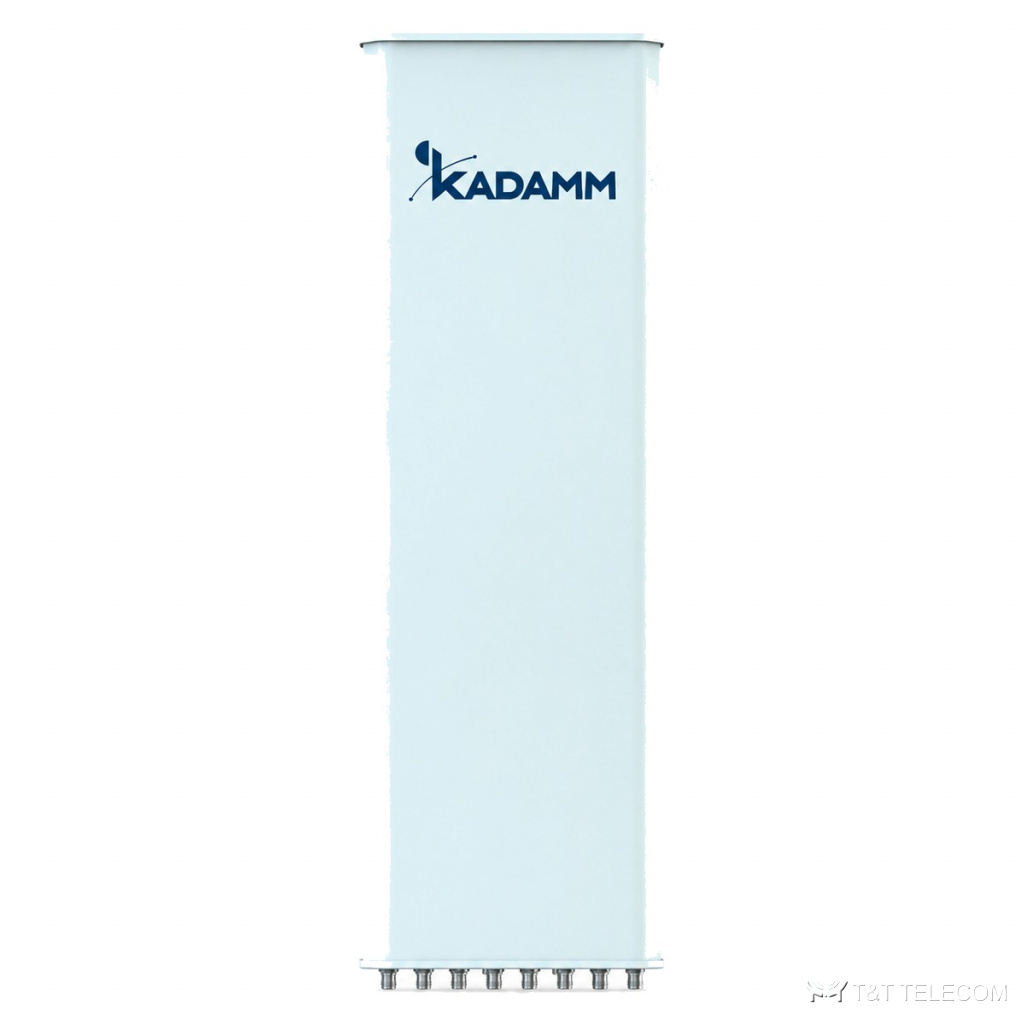

Модель KADAMM K806602719v02 — секторная панельная антенна для базовой станции. На мачте или крыше K806602719v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K806602719v02: полоса 617–894 МГц и 1695–2690 МГц; усиление 19,2 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Где применяют
- Через K806602719v02 работают LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K806602719v02 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K806602719v02.
Технические характеристики
Система 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 15,9 | 16,5 | 16,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 67 ± 6° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,8 ± 0,8° | 9,4 ± 0,7° | 8,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 | ≥24 | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥16 | ≥17 | ≥18 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | R1//R2≥25 (R1,R2)//(Y1,Y2,Y3,Y4) ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 4×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 17,7 | 18,6 | 18,8 | 19,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 7° | 66 ± 6° | 61 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,3 ± 0,6° | 6,0 ± 0,6° | 5,4 ± 0,6° | 5,0 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ≥26 | ≥26 | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥17 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | (Y1,Y2,Y3,Y4)//остальныеболее 25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800132112 | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2599 × 499 × 198 мм |
| Размеры упаковки | 2884 × 565 × 250 мм |
| Масса антенны | 38,3 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 57,1 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 935 / 260 / 910 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K806602719v02 — 617–894 МГц и 1695–2690 МГц.
- Коэффициент усиления K806602719v02 — 19,2 дБи; больше усиление — уже луч.
- Ширина луча K806602719v02: в горизонтальной плоскости 65°/65°, в вертикальной 10,8 ± 0,8° / 9,4 ± 0,7° / 8,3 ± 0,6°.
- Наклон луча K806602719v02: 2–12° / 2–10°.
- Разъёмы K806602719v02 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K806602719v02: Ø50–Ø115 мм; ветровая нагрузка 935 / 260 / 910 Н.
- Габариты и масса K806602719v02: 2599 × 499 × 198 мм, 38,3 кг.
Поставка и документы
Поставляем KADAMM K806602719v02 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K806602719v02?
Ø.50–Ø115 мм
Что нужно для подбора K806602719v02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806602719v02.
Какие частоты поддерживает K806602719v02?
Рабочая полоса K806602719v02 — 617–894 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
