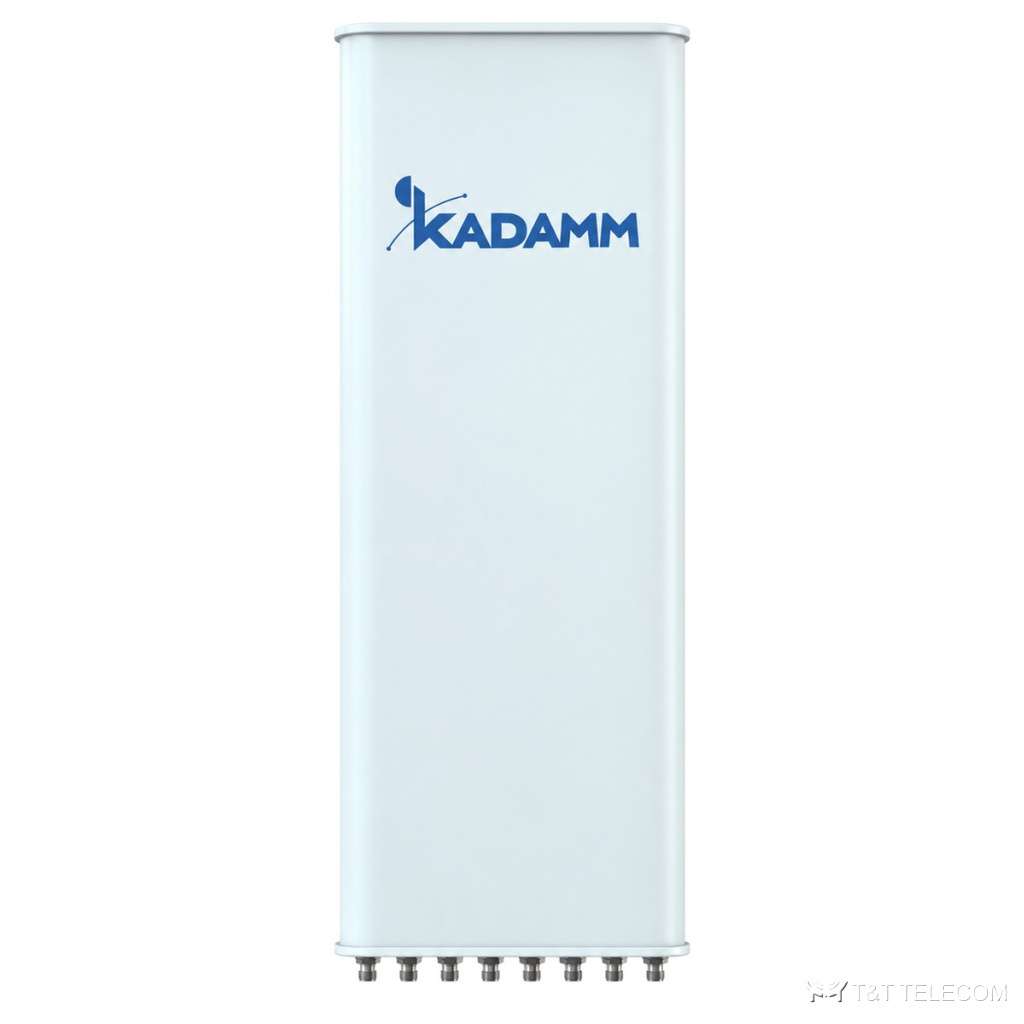

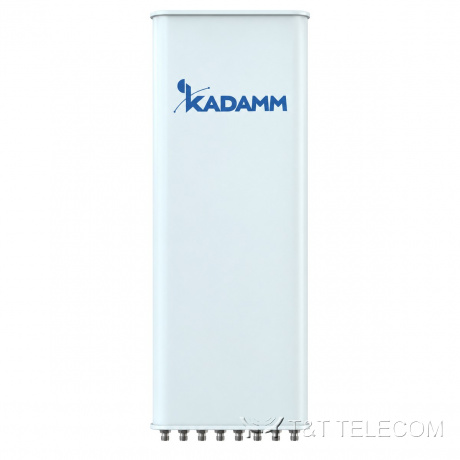

KADAMM K806602718 — шестидиапазонная секторная антенна 2×694–960 / 4×1710–2690 МГц, 18,3 дБи, 12 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K806602718 — секторная панельная антенна для базовой станции. На мачте или крыше K806602718 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K806602718: полоса 694–960 МГц и 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K806602718: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K806602718.
- Модернизация площадок: замена старых антенн на K806602718 без смены опоры.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,8 | 14,0 | 14,1 | 14,3 |
| Усиление во всём диапазоне наклонов, дБи | 13,8 ± 0,6 | 14,0 ± 0,8 | 14,1 ± 0,5 | 14,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 6° | 68 ± 5° | 66 ± 5° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,9 ± 1,3° | 15,2 ± 1,1° | 14,4 ± 1,0° | 13,3 ± 0,9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 22 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,0 | 17,5 | 17,8 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,7 | 17,3 ± 0,6 | 17,6 ± 0,6 | 18,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 62 ± 5° | 60 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,6° | 6,6 ± 0,5° | 5,9 ± 0,5° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 19 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1790 × 565 × 250 мм |
| Масса антенны | 32,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 44,9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 525 / 150 / 710 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K806602718: 694–960 МГц и 1710–2690 МГц.
- Усиление K806602718 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K806602718: в горизонтальной плоскости 65°/65°, в вертикальной 16,9 ± 1,3° / 15,2 ± 1,1° / 14,4 ± 1,0° / 13,3 ± 0,9°.
- Наклон луча K806602718: 2–14° / 2–12°.
- Разъёмы K806602718 — 12×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K806602718: Ø50–Ø115 мм; ветровая нагрузка 525 / 150 / 710 Н.
- Габариты и масса K806602718: 1499 × 499 × 198 мм, 32,9 кг.
Поставка и документы
KADAMM K806602718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K806602718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806602718.
Какие частоты поддерживает K806602718?
Рабочая полоса K806602718 — 694–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K806602718?
12×4.3-10. Другие исполнения — уточняйте при заказе.
