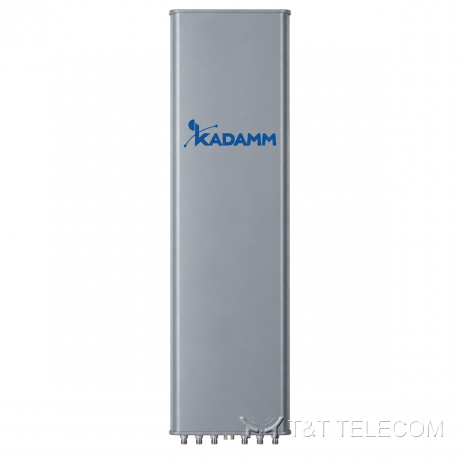

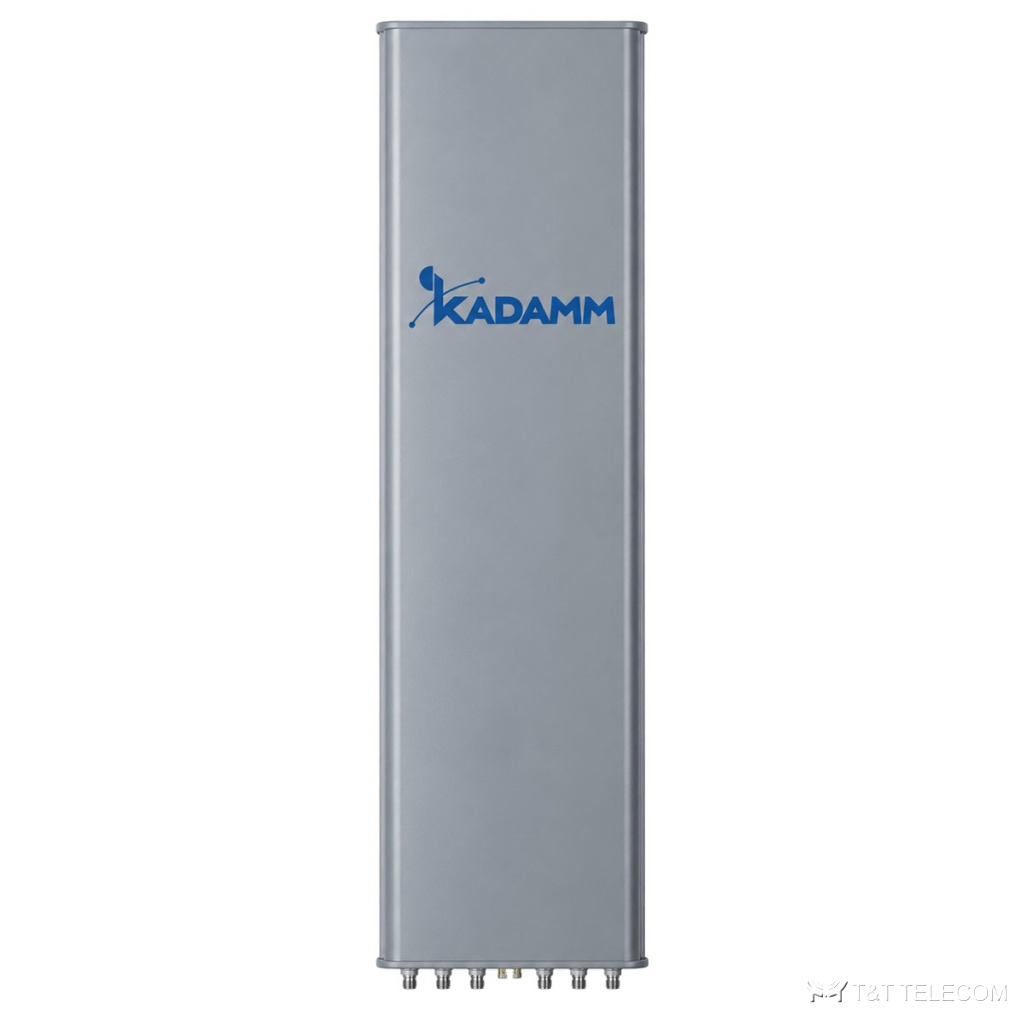

Модель KADAMM K806602717 — секторная панельная антенна для базовой станции. K806602717 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K806602717: полоса 694–960 МГц и 1695–2690 МГц; усиление 16,3 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.

Область применения

Полоса K806602717 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K806602717 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K806602717 без смены опоры.

Технические характеристики

Массив R1/R2: 2×694–960 МГц

Параметр	694–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,3	14,7	15	15,2
Усиление во всём диапазоне наклонов, дБи	14,1 ± 0,6	14,6 ± 0,6	14,9 ± 0,6	15 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65 ± 8°	61 ± 7°	60 ± 6°	58 ± 8°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,5 ± 1,0°	10,5 ± 0,7°	10,1 ± 0,6°	9,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 21	более 22	более 22	более 22
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 18	более 18	более 17
Подавление первого бокового лепестка, дБ	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	R1//R2≥25 R1,R2//остальные≥27
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт

Массив Y1/Y3: 2×1695–2690 МГц

Параметр	1695–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,6	16	16,2	16,3
Усиление во всём диапазоне наклонов, дБи	15,4 ± 0,7	15,8 ± 0,7	16,0 ± 0,8	16,1 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 8°	66 ± 6°	65 ± 4°	64 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,9 ± 1,1°	8,9 ± 1,0°	8,1 ± 0,7°	7,2 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 24	более 23
Поляризационная развязка (кроссполяризационная), дБ	более 15	более 15	более 16	более 16
Подавление первого бокового лепестка, дБ	более 15	более 14	более 14	более 13
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG

Массив Y2/Y4: 2×1695–2690 МГц

Параметр	1695–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,4	15,8	16	16,1
Усиление во всём диапазоне наклонов, дБи	15,2 ± 0,7	15,6 ± 0,7	15,8 ± 0,8	15,9 ± 0,9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 8°	66 ± 6°	65 ± 4°	64 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,9 ± 1,1°	8,9 ± 1,0°	7,8 ± 0,7°	7,2 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 15	более 15	более 16	более 16
Подавление первого бокового лепестка, дБ	более 15	более 14	более 14	более 13
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 446 × 198 мм
Размеры упаковки	2395 × 510 × 215 мм
Масса антенны	34 кг
Масса монтажного комплекта	7,5 кг
Масса в упаковке	46,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	615 / 215 / 820 Н
Максимальная скорость ветра	250 км/ч
Материал радома	Стеклонаполненный полипропилен (GFRPP)
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Подбор под объект

Рабочие частоты системы должны лежать внутри полосы K806602717: 694–960 МГц и 1695–2690 МГц.
Коэффициент усиления K806602717 — 16,3 дБи; больше усиление — уже луч.
Ширина луча K806602717: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,5 ± 1,0° / 10,5 ± 0,7° / 10,1 ± 0,6° / 9,6 ± 0,5°.
Наклон луча K806602717: 2–12°.
Разъёмы K806602717 — 12×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K806602717: Ø50–Ø115 мм; ветровая нагрузка 615 / 215 / 820 Н.
Габариты и масса K806602717: 2080 × 446 × 198 мм, 34 кг.

Поставка и документы

KADAMM K806602717 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает K806602717?
Рабочая полоса K806602717 — 694–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K806602717?
12×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K806602717?
16,3 дБи. Ширина луча — 65°/65°/65°.
