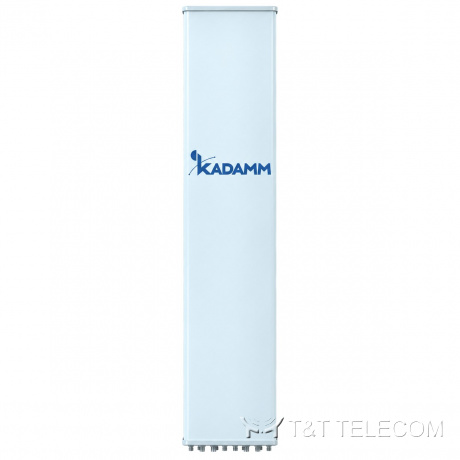

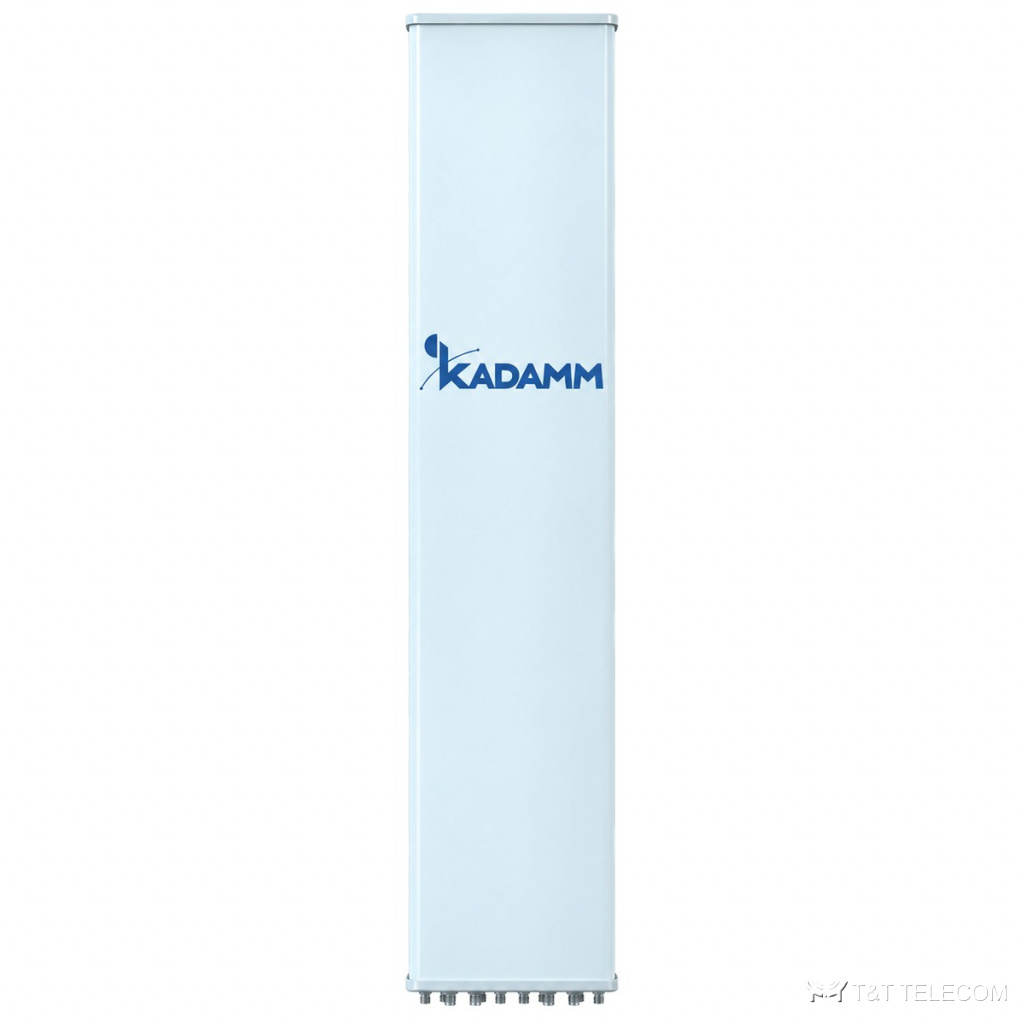

KADAMM K806602618v01 — шестидиапазонная секторная антенна 2×694–960 / 2×1710–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K806602618v01: секторная панельная антенна для базовой станции. K806602618v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K806602618v01: полоса 694–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 17,6 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.
Где применяют
- Через K806602618v01 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Сельские и трассовые соты, где нужна дальность — K806602618v01.
- Модернизация площадок: замена старых антенн на K806602618v01 без смены опоры.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,6 | 16,1 | 16,4 | 16,6 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 15,9 ± 0,5 | 16,2 ± 5 | 16,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 67 ± 3° | 66 ± 4° | 65 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 8,1 ± 0,5° | 7,9 ± 0,5° | 7,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 22 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 15 | более 15 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | более 25 (R2 // R1, Y1, Y2) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,7 | 17,0 | 17,4 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,4 | 16,8 ± 0,5 | 17,2 ± 0,4 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 63 ± 6° | 59 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,5° | 6,5 ± 0,5° | 6,0 ± 0,4° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | более 25 (R2 // R1, Y1, Y2) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y3: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,1 | 16,9 | 17,2 | 17,5 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 16 ± 0,5 | 16,8 ± 0,5 | 17,1 ± 0,5 | 17,4 ± 0,5 | 17,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 8° | 68 ± 5° | 64 ± 6° | 59 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,6° | 7,0 ± 0,5° | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 18 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | более 25 (R2 // R1, Y1, Y2) | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 379 × 198 мм |
| Размеры упаковки | 2970 × 445 × 250 мм |
| Масса антенны | 46 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 62,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 600 / 215 / 1050 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K806602618v01 — 694–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K806602618v01 — 17,6 дБи; больше усиление — уже луч.
- Ширина луча K806602618v01: в горизонтальной плоскости 65°/65°/65°, в вертикальной 8,8 ± 0,7° / 8,1 ± 0,5° / 7,9 ± 0,5° / 7,6 ± 0,4°.
- Наклон луча K806602618v01: 2–12°.
- Под разъёмы K806602618v01 (12×4.3-10) подбирают джамперы и переходы.
- Монтаж K806602618v01: Ø50–Ø115 мм; ветровая нагрузка 600 / 215 / 1050 Н.
- Габариты и масса K806602618v01: 2680 × 379 × 198 мм, 46 кг.
Поставка и документы
Подберём KADAMM K806602618v01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K806602618v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806602618v01.
Какие частоты поддерживает K806602618v01?
Рабочая полоса K806602618v01 — 694–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K806602618v01?
12×4.3-10. Другие исполнения — уточняйте при заказе.
