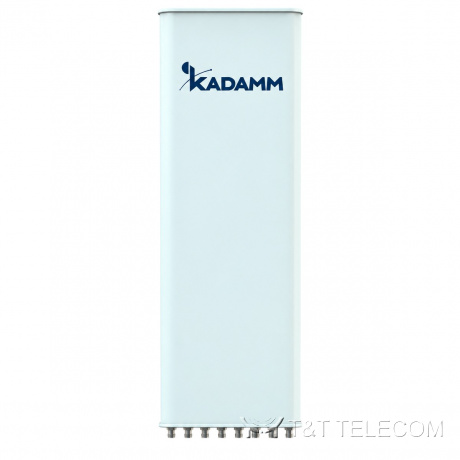

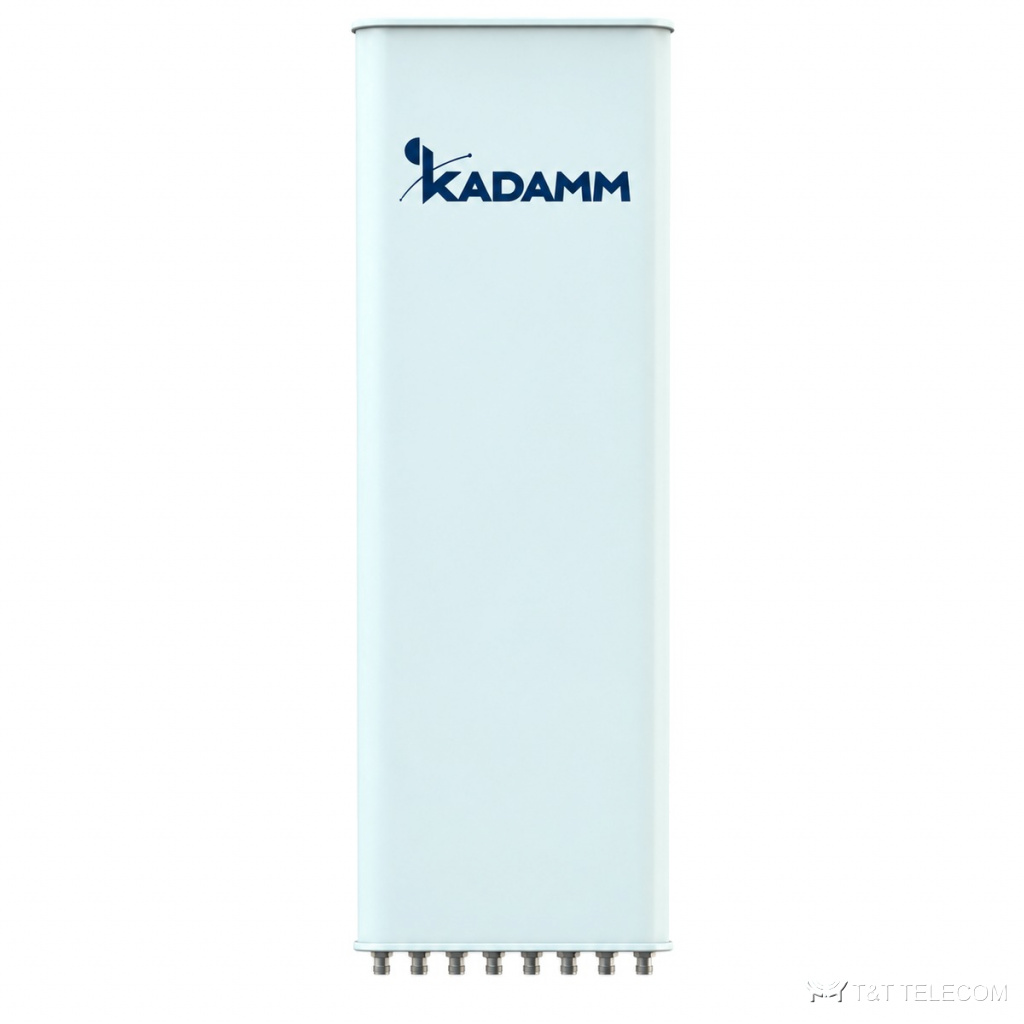

KADAMM K806602618R01: секторная панельная антенна для базовой станции. На мачте или крыше K806602618R01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K806602618R01: полоса 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 500 Вт.

Для каких задач

Диапазоны K806602618R01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K806602618R01.
Добавление диапазонов на существующей площадке через порты K806602618R01.

Технические характеристики

Массив R1/R2: 2×694–960 МГц

Параметр	694–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	13,8	14,3	14,6	15,0
Усиление во всём диапазоне наклонов, дБи	13,6 ± 0,5	14,1 ± 0,5	14,4 ± 0,5	14,8 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	66 ± 5°	66 ± 5°	65 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,8 ± 1,5°	14,3 ± 0,8°	13,8 ± 0,5°	13,3 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 25	более 26	более 27
Поляризационная развязка (кроссполяризационная), дБ	более 16	более 17	более 18	более 18
Подавление первого бокового лепестка, дБ	более 16	более 17	более 17	более 18
Электрический наклон	2–14°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 25 (R1//R2) более 28 (остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	500 Вт
Грозозащита	Заземление по постоянному току

Массив B1/B2: 2×1710–2170 МГц

Параметр	1710–1990 МГц	1920–2170 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,2	17,5
Усиление во всём диапазоне наклонов, дБи	17,0 ± 0,5	17,2 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 5°	66 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,0 ± 0,6°	6,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 27
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 17
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y1/Y2: 2×2490–2690 МГц

Параметр	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,8
Усиление во всём диапазоне наклонов, дБи	17,6 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	58 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	5,0 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 28
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 18
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 469 × 198 мм
Размеры упаковки	1880 × 585 × 350 мм
Масса антенны	32,7 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	43,7 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	629 / 202 / 657 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы K806602618R01: 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц.
Усиление K806602618R01 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K806602618R01: в горизонтальной плоскости 65°/65°/65°, в вертикальной 15,8 ± 1,5° / 14,3 ± 0,8° / 13,8 ± 0,5° / 13,3 ± 0,8°.
Наклон луча K806602618R01: 2–14° / 2–12°.
Под разъёмы K806602618R01 (12×4.3-10) подбирают джамперы и переходы.
Монтаж K806602618R01: Ø50–Ø115 мм; ветровая нагрузка 629 / 202 / 657 Н.
Габариты и масса K806602618R01: 1499 × 469 × 198 мм, 32,7 кг.

Поставка и документы

Поставляем KADAMM K806602618R01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K806602618R01?
Ø.50–Ø115 мм

Что нужно для подбора K806602618R01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806602618R01.

Какие частоты поддерживает K806602618R01?
Рабочая полоса K806602618R01 — 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
