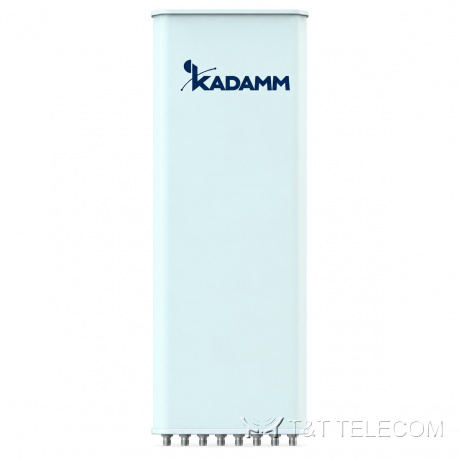

KADAMM K805902719 — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 18,3 дБи, 10 портов, RET

Name: KADAMM K805902719 — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 18,3 дБи, 10 портов, RET
Brand: KADAMM
SKU: KADAMM K805902719

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K805902719 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

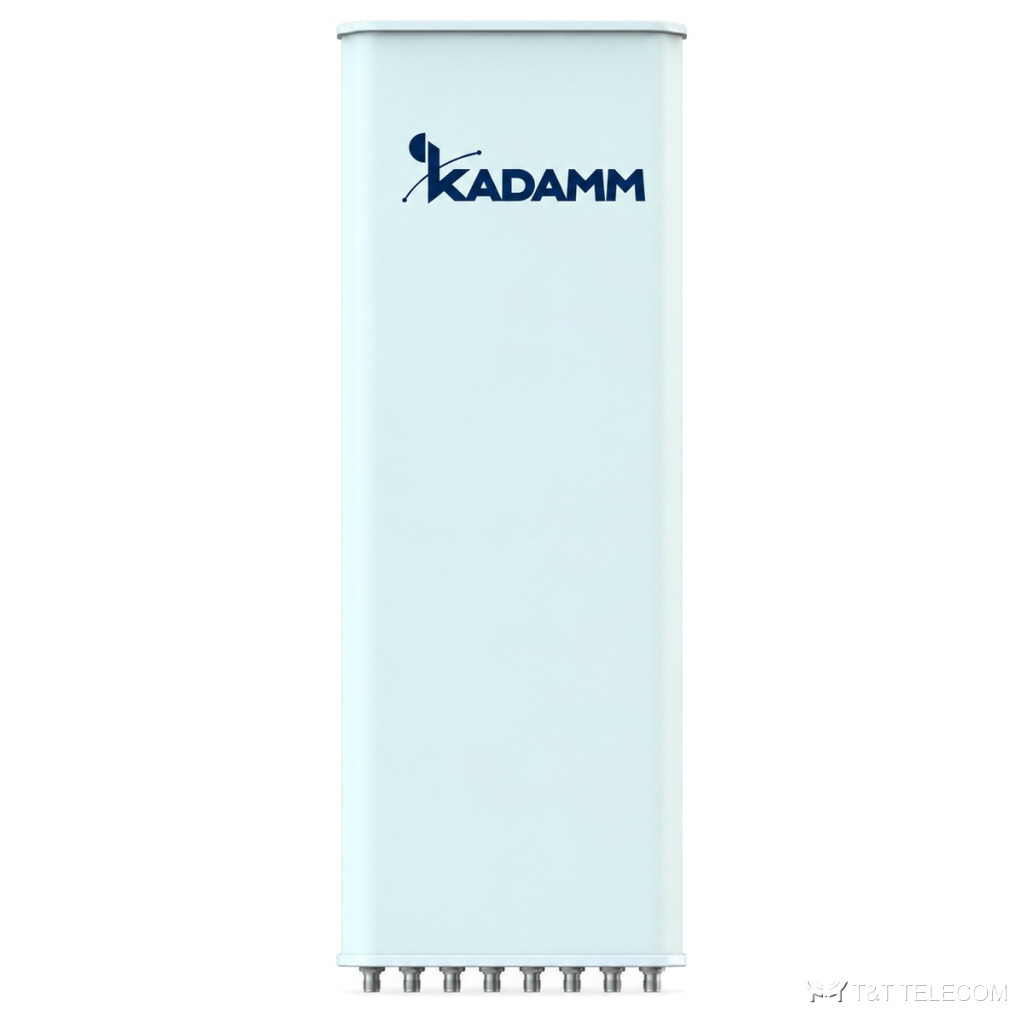

Модель KADAMM K805902719 — секторная панельная антенна для базовой станции. K805902719 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K805902719: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 500 Вт.

Область применения

Диапазоны K805902719: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K805902719.
Модернизация площадок: замена старых антенн на K805902719 без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,2	16,4	16,5	16,7
Усиление во всём диапазоне наклонов, дБи	16,0 ± 0,5	16,2 ± 0,4	16,3 ± 0,4	16,5 ± 0,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	64 ± 5°	63 ± 5°	62 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,1 ± 0,7°	8,4 ± 0,5°	8,1 ± 0,4°	7,5 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24	более 25	более 25	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 18	более 17	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25(R1//R2) ≥28 (остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	500 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,2	17,5	18,0	18,2
Усиление во всём диапазоне наклонов, дБи	17,0 ± 0,6	17,3 ± 0,7	17,8 ± 0,5	18,0 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	65 ± 5°	63 ± 5°	58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,9 ± 0,5°	6,1 ± 0,5°	5,3 ± 0,6°	4,8 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 26	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 18	более 17	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y2: 1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,3	17,6	18,1	18,3
Усиление во всём диапазоне наклонов, дБи	17,1 ± 0,6	17,4 ± 0,7	17,9 ± 0,5	18,1 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 5°	65 ± 5°	63 ± 5°	58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,0 ± 0,6°	6,4 ± 0,6°	5,6 ± 0,5°	5,0 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 26	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 18	более 17	более 16	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2680 × 469 × 198 мм
Размеры упаковки	2970 × 565 × 250 мм
Масса антенны	40 кг
Масса монтажного комплекта	8,8 кг
Масса в упаковке	58 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	1163 / 352 / 1207 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–8°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы K805902719: 698–960 МГц и 1710–2690 МГц.
Усиление K805902719 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K805902719: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,1 ± 0,7° / 8,4 ± 0,5° / 8,1 ± 0,4° / 7,5 ± 0,4°.
Наклон луча K805902719: 2–12°.
Под разъёмы K805902719 (10×4.3-10) подбирают джамперы и переходы.
Монтаж K805902719: Ø50–Ø115 мм; ветровая нагрузка 1163 / 352 / 1207 Н.
Габариты и масса K805902719: 2680 × 469 × 198 мм, 40 кг.

Поставка и документы

Подберём KADAMM K805902719 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K805902719?
10×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K805902719?
18,3 дБи. Ширина луча — 65°/65°/65°.

Как крепится K805902719?
Ø.50–Ø115 мм
