KADAMM K805902718v — пятидиапазонная секторная антенна 698–960 / 2×1710–2170 / 2×2490–2690 МГц, 17,8 дБи, 10 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

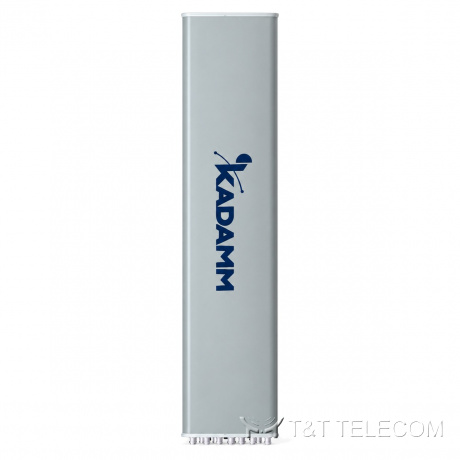

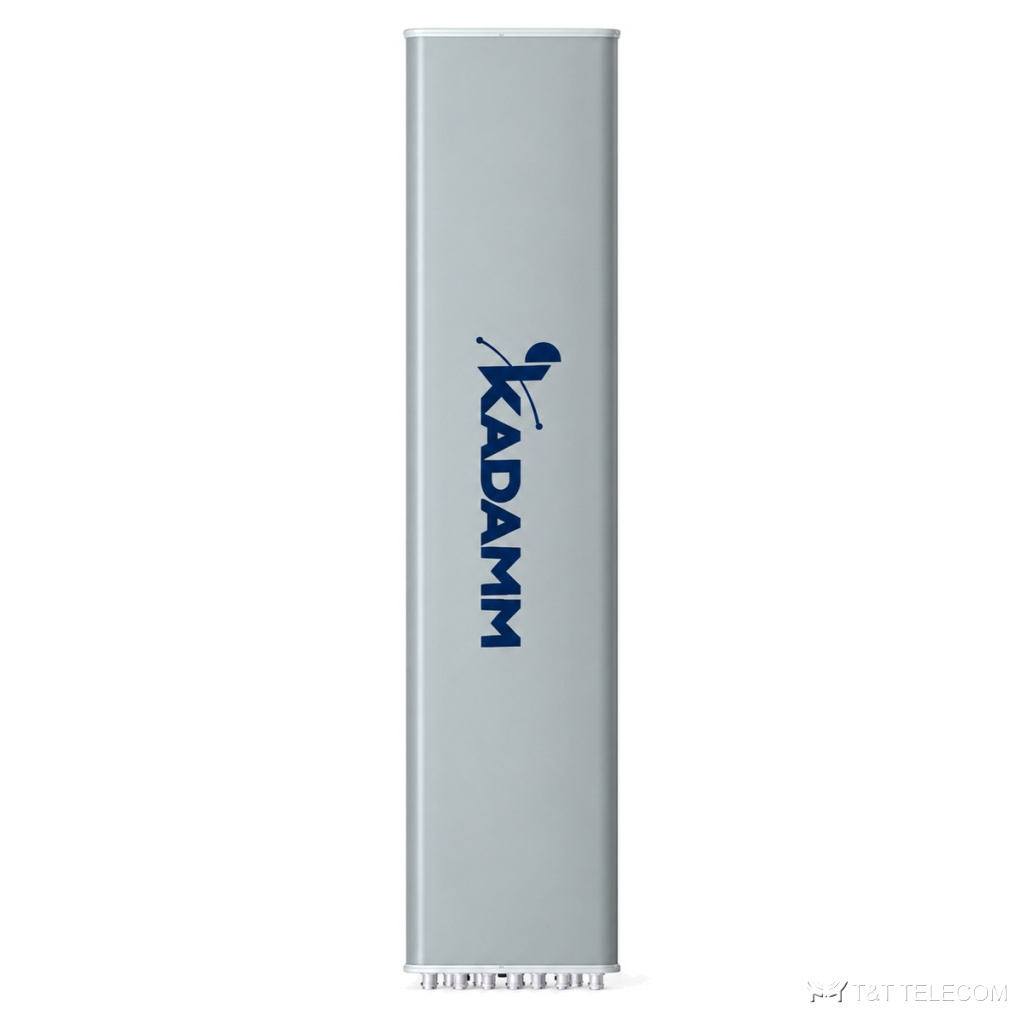

Модель KADAMM K805902718v — секторная панельная антенна для базовой станции. Задача K805902718v — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K805902718v: полоса 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K805902718v охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K805902718v в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K805902718v.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,5 | 15,8 | 16,0 | 16,1 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,3 | 15,6 ± 0,4 | 15,8 ± 0,4 | 15,9 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 65 ± 3° | 64 ± 3° | 62 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,3 ± 0,8° | 10,4 ± 0,6° | 10,1 ± 0,7° | 9,6 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | |||
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,0 ± 0,5 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 60 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 5,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | ||
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0/3GPP | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,8 |
| Усиление во всём диапазоне наклонов, дБи | 17,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 355 × 165 мм |
| Размеры упаковки | 2415 × 460 × 260 мм |
| Масса антенны | 30,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 41 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 970 / 200 / 1230 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K805902718v — 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц.
- Коэффициент усиления K805902718v — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K805902718v: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,3 ± 0,8° / 10,4 ± 0,6° / 10,1 ± 0,7° / 9,6 ± 0,6°.
- Наклон луча K805902718v: 0–10° / 2–12°.
- Разъёмы K805902718v — 10×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K805902718v: Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н.
- Габариты и масса K805902718v: 2080 × 355 × 165 мм, 30,5 кг.
