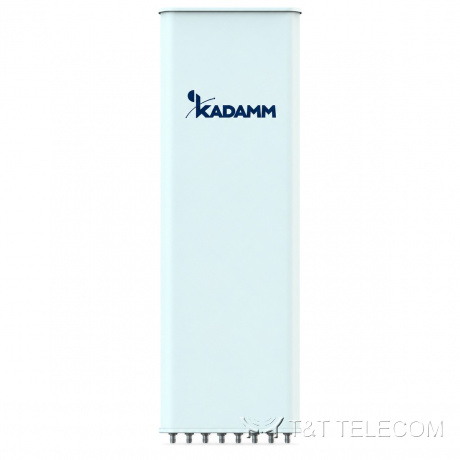

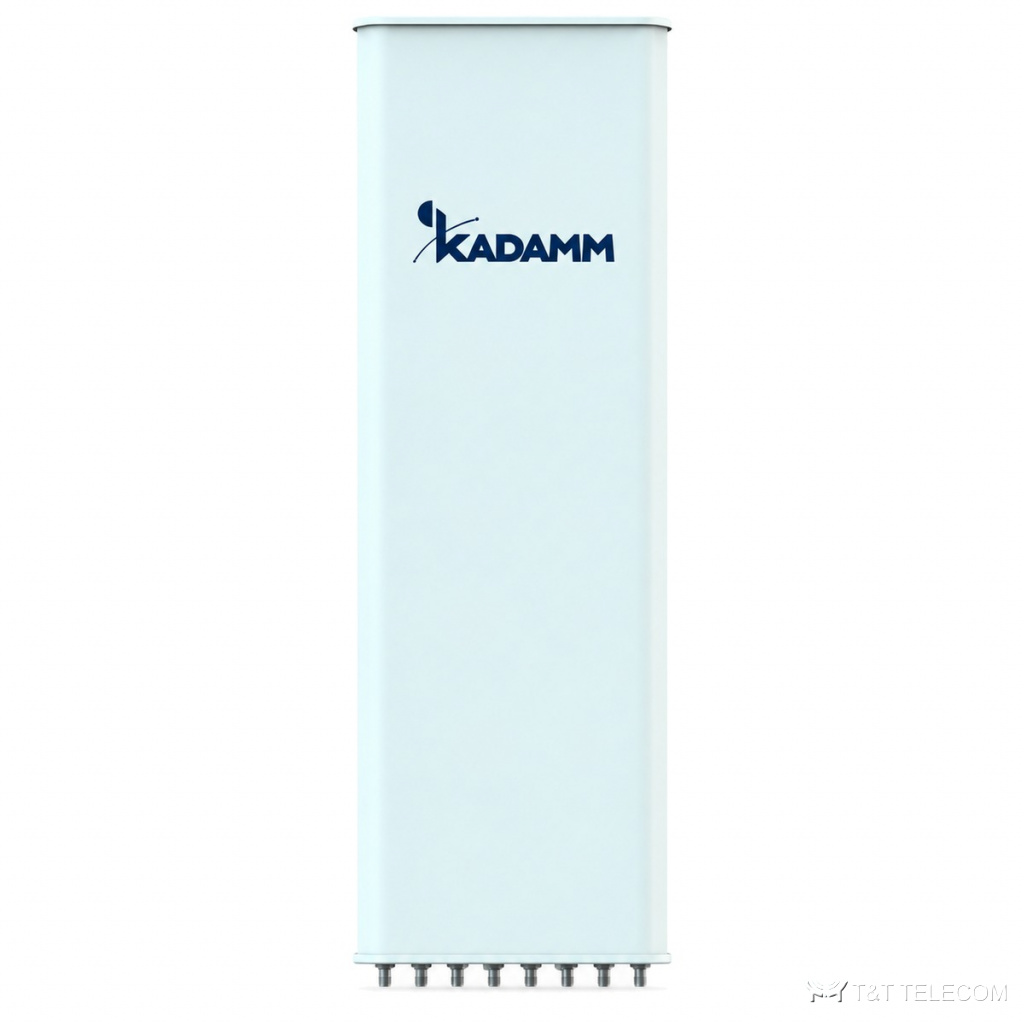

KADAMM K805902718m — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 17,7 дБи, 10 портов, RET

Name: KADAMM K805902718m — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 17,7 дБи, 10 портов, RET
Brand: KADAMM
SKU: KADAMM K805902718m

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K805902718m — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K805902718m: секторная панельная антенна для базовой станции. Задача K805902718m — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K805902718m: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.

Где применяют

Полоса K805902718m охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Сельские и трассовые соты, где нужна дальность — K805902718m.
Добавление диапазонов на существующей площадке через порты K805902718m.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	14,6 ± 0,5	15,2 ± 0,5	15,5 ± 0,5	15,9 ± 0,5
Коэффициент усиления, дБи	14,8	15,4	15,7	16,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 7°	65 ± 4°	64 ± 4°	64 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,7 ± 0,9°	10,7 ± 0,7°	10,3 ± 0,6°	9,5 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24	более 24	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 15	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25 (R1//R2) ≥28 (остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	17,0 ± 0,5	17,1 ± 0,5	17,2 ± 0,5	17,4 ± 0,5
Коэффициент усиления, дБи	17,1	17,3	17,4	17,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 7°	64 ± 5°	60 ± 6°	59 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,9 ± 0,5°	6,1 ± 0,5°	5,4 ± 0,4°	4,9 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y2: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление во всём диапазоне наклонов, дБи	17,1 ± 0,5	17,3 ± 0,5	17,4 ± 0,5	17,6 ± 0,5
Коэффициент усиления, дБи	17,2	17,4	17,5	17,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	63 ± 6°	59 ± 5°	63 ± 5°	62 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,0 ± 0,6°	6,4 ± 0,6°	5,6 ± 0,5°	5,0 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 28
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 18	более 17	более 17
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 469 × 198 мм
Размеры упаковки	2460 × 585 × 350 мм
Масса антенны	35,9 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	50,9 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	903 / 273 / 924 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы K805902718m: 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K805902718m — 17,7 дБи; больше усиление — уже луч.
Ширина луча K805902718m: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,7 ± 0,9° / 10,7 ± 0,7° / 10,3 ± 0,6° / 9,5 ± 0,6°.
Наклон луча K805902718m: 2–12°.
Под разъёмы K805902718m (10×4.3-10) подбирают джамперы и переходы.
Монтаж K805902718m: Ø50–Ø115 мм; ветровая нагрузка 903 / 273 / 924 Н.
Габариты и масса K805902718m: 2080 × 469 × 198 мм, 35,9 кг.

Поставка и документы

Поставляем KADAMM K805902718m по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K805902718m?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K805902718m.

Какие частоты поддерживает K805902718m?
Рабочая полоса K805902718m — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K805902718m?
10×4.3-10. Другие исполнения — уточняйте при заказе.
