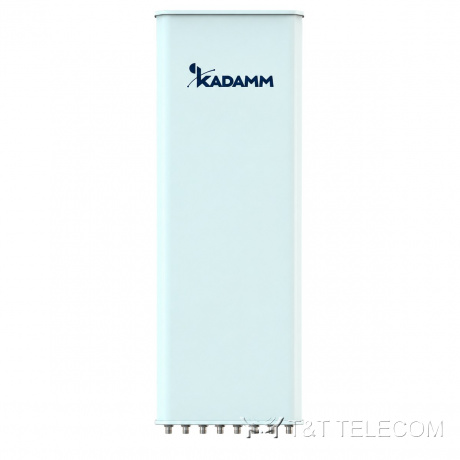

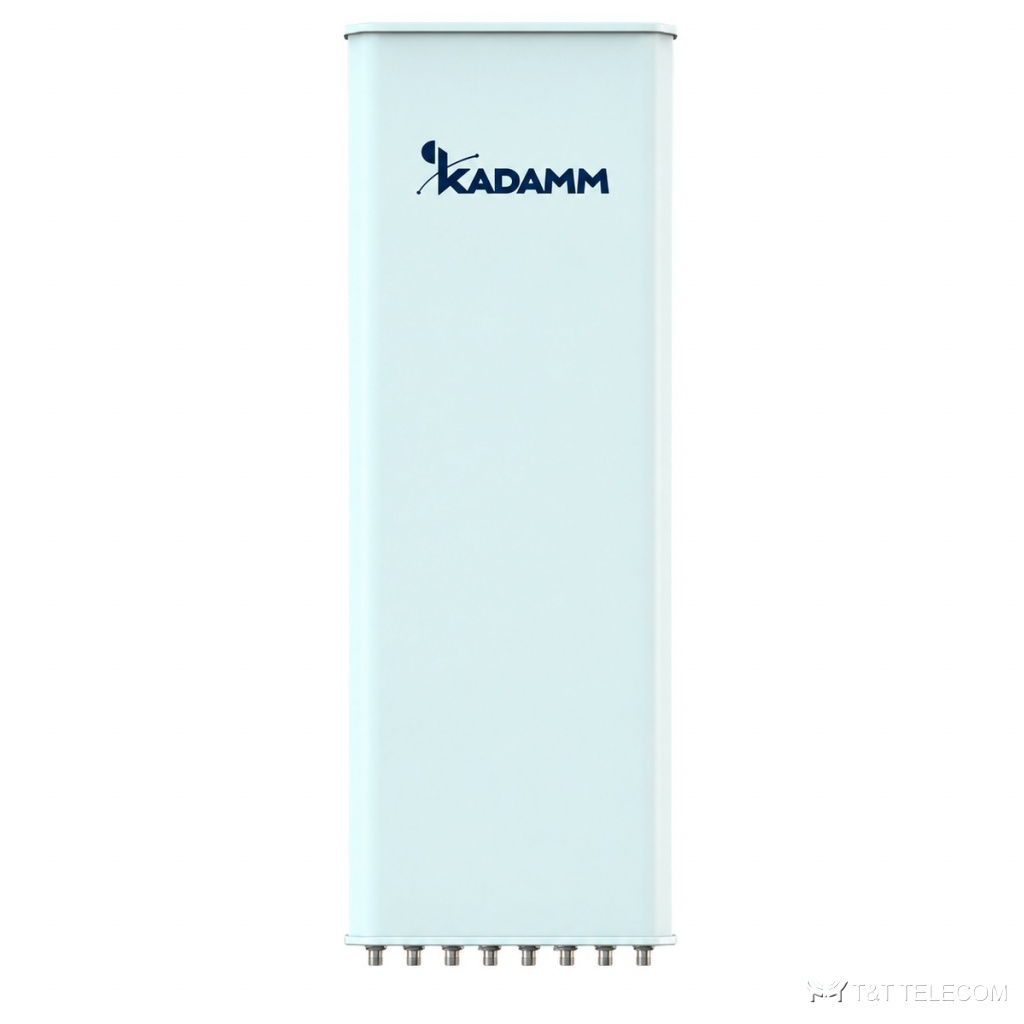

KADAMM K805902718l — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 17,6 дБи, 10 портов, RET

Name: KADAMM K805902718l — пятидиапазонная секторная антенна 2×698–960 / 3×1710–2690 МГц, 17,6 дБи, 10 портов, RET
Brand: KADAMM
SKU: KADAMM K805902718l

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K805902718l — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K805902718l — секторная панельная антенна для базовой станции. Задача K805902718l — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K805902718l: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,6 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.

Область применения

Диапазоны K805902718l: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K805902718l в секторах базовой станции.
Модернизация площадок: замена старых антенн на K805902718l без смены опоры.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр	698–803 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Коэффициент усиления, дБи	13,5 ± 0,5	14,1 ± 0,5	14,3 ± 0,5	14,5 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	66 ± 5°	66 ± 5°	66 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,8 ± 1,5°	14,3 ± 0,8°	13,8 ± 0,5°	13,3 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 22	более 24	более 23	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 19	более 18	более 18
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16	более 16
Электрический наклон	2–14°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥25 (R1//R2) ≥28 (остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Коэффициент усиления, дБи	17,0 ± 0,5	17,1 ± 0,7	17,2 ± 0,8	17,4 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 7°	64 ± 5°	60 ± 6°	59 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,9 ± 0,5°	6,1 ± 0,5°	5,4 ± 0,4°	4,9 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y2: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Коэффициент усиления, дБи	17,1 ± 0,6	17,3 ± 0,5	17,4 ± 0,4	17,6 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	63 ± 6°	59 ± 5°	63 ± 5°	62 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,0 ± 0,6°	6,4 ± 0,6°	5,6 ± 0,5°	5,0 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 28
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 18	более 17	более 17
Подавление первого бокового лепестка, дБ	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 469 × 198 мм
Размеры упаковки	1880 × 585 × 350 мм
Масса антенны	30,5 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	41 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	629 / 202 / 657 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы K805902718l: 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K805902718l — 17,6 дБи; больше усиление — уже луч.
Ширина луча K805902718l: в горизонтальной плоскости 65°/65°/65°, в вертикальной 15,8 ± 1,5° / 14,3 ± 0,8° / 13,8 ± 0,5° / 13,3 ± 0,8°.
Наклон луча K805902718l: 2–14° / 2–12°.
Разъёмы K805902718l — 10×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K805902718l: Ø50–Ø115 мм; ветровая нагрузка 629 / 202 / 657 Н.
Габариты и масса K805902718l: 1499 × 469 × 198 мм, 30,5 кг.

Поставка и документы

Поставляем KADAMM K805902718l по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K805902718l?
10×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K805902718l?
17,6 дБи. Ширина луча — 65°/65°/65°.

Как крепится K805902718l?
Ø.50–Ø115 мм
