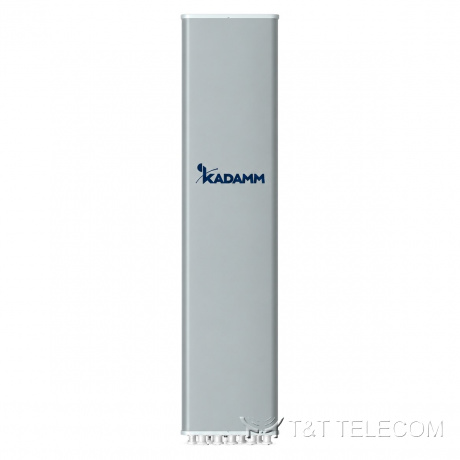

KADAMM K805902718 — пятидиапазонная секторная антенна 694–960 / 2×1710–2170 / 2×2490–2690 МГц, 17,8 дБи, 10 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

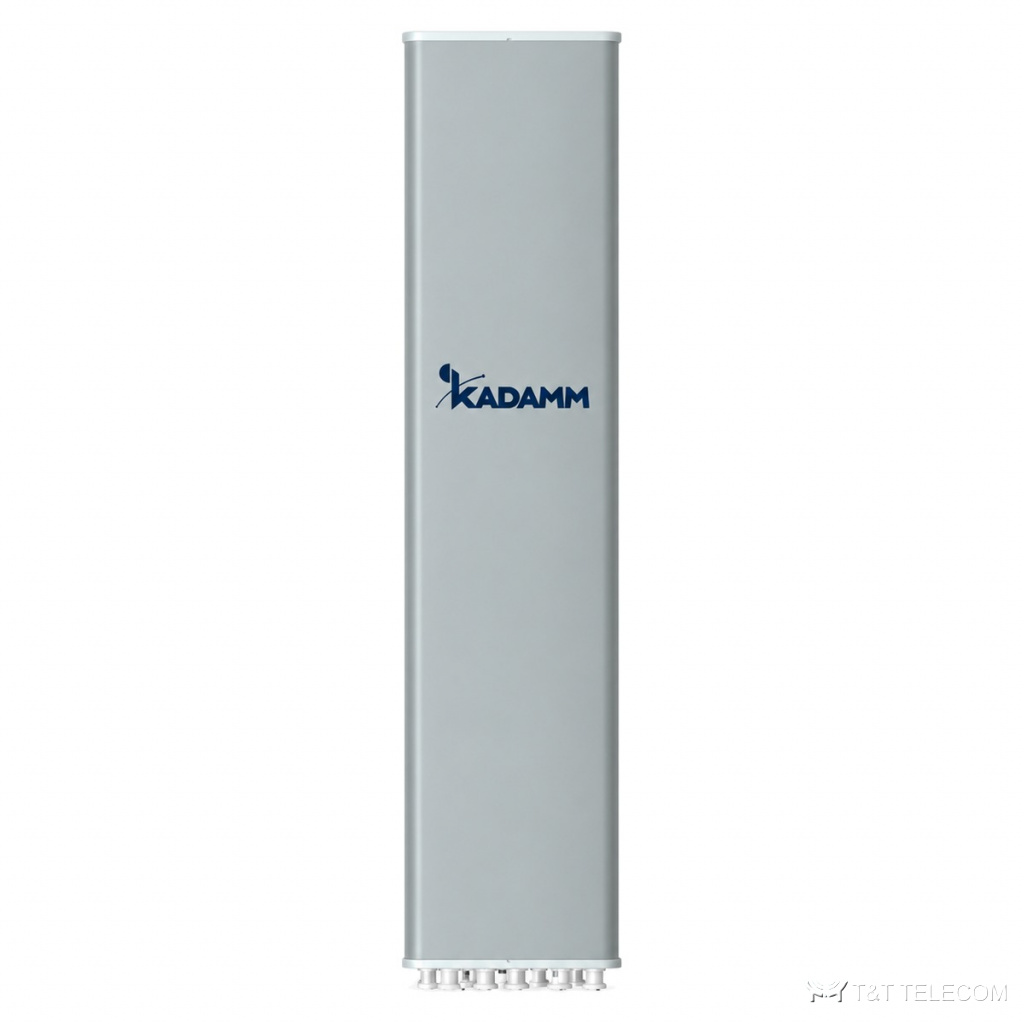

KADAMM K805902718 — секторная панельная антенна для базовой станции. Задача K805902718 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K805902718: полоса 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K805902718: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K805902718.
- Модернизация площадок: замена старых антенн на K805902718 без смены опоры.
Технические характеристики
Массив R1: 694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,2 | 14,6 | 14,9 | 15,1 |
| Усиление во всём диапазоне наклонов, дБи | 14,0 ± 0,4 | 14,4 ± 0,4 | 14,7 ± 0,4 | 14,9 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 4° | 67 ± 3° | 66 ± 3° | 64 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,1 ± 1,4° | 14,7 ± 0,8° | 14,1 ± 1,0° | 12,9 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 17 | более 17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,0 ± 0,5 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 60 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 5,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | ||
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0/3GPP | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,8 |
| Усиление во всём диапазоне наклонов, дБи | 17,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 355 × 165 мм |
| Размеры упаковки | 1885 × 460 × 260 мм |
| Масса антенны | 21 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 30 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 598 / 187 / 669 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K805902718 — 694–960 МГц и 1710–2170 МГц и 2490–2690 МГц.
- Коэффициент усиления K805902718 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K805902718: в горизонтальной плоскости 65°/65°/65°, в вертикальной 16,1 ± 1,4° / 14,7 ± 0,8° / 14,1 ± 1,0° / 12,9 ± 0,8°.
- Наклон луча K805902718: 2–12°.
- Под разъёмы K805902718 (10×4.3-10) подбирают джамперы и переходы.
- Монтаж K805902718: Ø50–Ø115 мм; ветровая нагрузка 598 / 187 / 669 Н.
- Габариты и масса K805902718: 1499 × 355 × 165 мм, 21 кг.
Поставка и документы
KADAMM K805902718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
