KADAMM K805902716 — пятидиапазонная секторная антенна 694–960 / 4×1695–2690 МГц, 16,7 дБи, 10 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

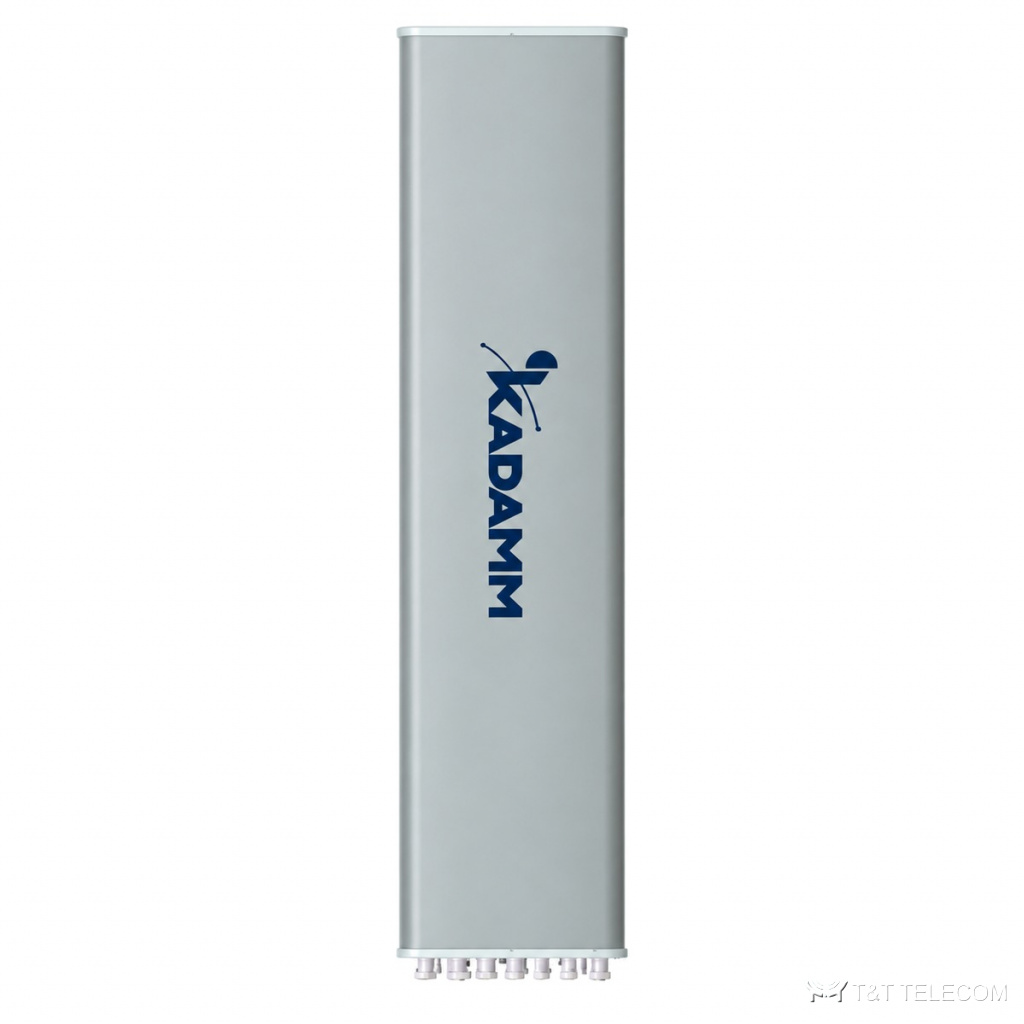

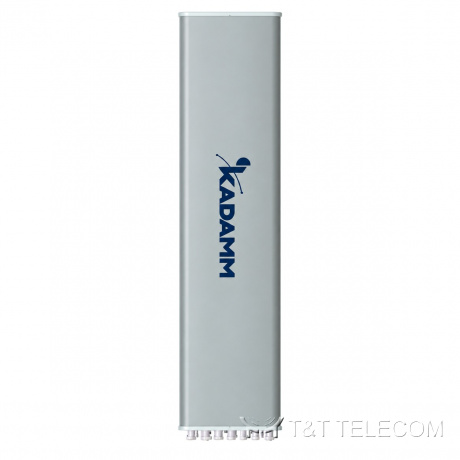

KADAMM K805902716 — секторная панельная антенна для базовой станции. Задача K805902716 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K805902716: полоса 694–960 МГц и 1695–2690 МГц; усиление 16,7 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.
Где применяют
- Через K805902716 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K805902716.
- Модернизация площадок: замена старых антенн на K805902716 без смены опоры.
Технические характеристики
Массив R1: 694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,5 | 15,8 | 16,0 | 16,1 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,5 | 15,6 ± 0,4 | 15,8 ± 0,4 | 16,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 67 ± 3° | 66 ± 3° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5 ± 0,6° | 9,5 ± 0,5° | 9,3 ± 0,4° | 8,6 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 17 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2/Y3/Y4: 4×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,8 | 16,2 | 16,5 | 16,7 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,4 | 16,3 ± 0,5 | 16,5 ± 0,5 | 16,6 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 5° | 61 ± 4° | 62 ± 5° | 63 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,4 ± 0,4° | 9,2 ± 0,5° | 8,1 ± 0,5° | 7,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 16 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1999 × 349 × 165 мм |
| Размеры упаковки | 2279 × 420 × 215 мм |
| Масса антенны | 21,6 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 33,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 440 / 135 / 675 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K805902716 — 694–960 МГц и 1695–2690 МГц.
- Усиление K805902716 — 16,7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K805902716: в горизонтальной плоскости 65°/65°, в вертикальной 10,5 ± 0,6° / 9,5 ± 0,5° / 9,3 ± 0,4° / 8,6 ± 0,3°.
- Наклон луча K805902716: 2–10°.
- Под разъёмы K805902716 (10×4.3-10) подбирают джамперы и переходы.
- Монтаж K805902716: Ø50–Ø115 мм; ветровая нагрузка 440 / 135 / 675 Н.
- Габариты и масса K805902716: 1999 × 349 × 165 мм, 21,6 кг.
Поставка и документы
KADAMM K805902716 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K805902716?
Ø.50–Ø115 мм
Что нужно для подбора K805902716?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K805902716.
Какие частоты поддерживает K805902716?
Рабочая полоса K805902716 — 694–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K805902716 — техническое описание 239.33 КБ
