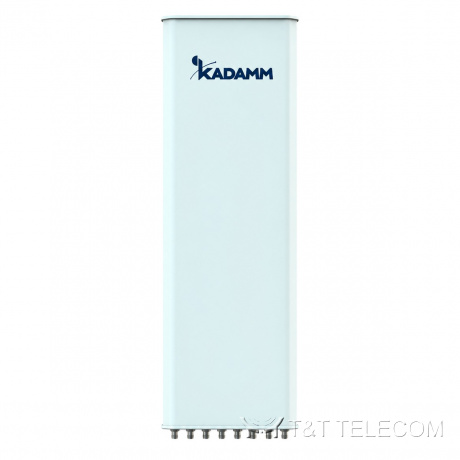

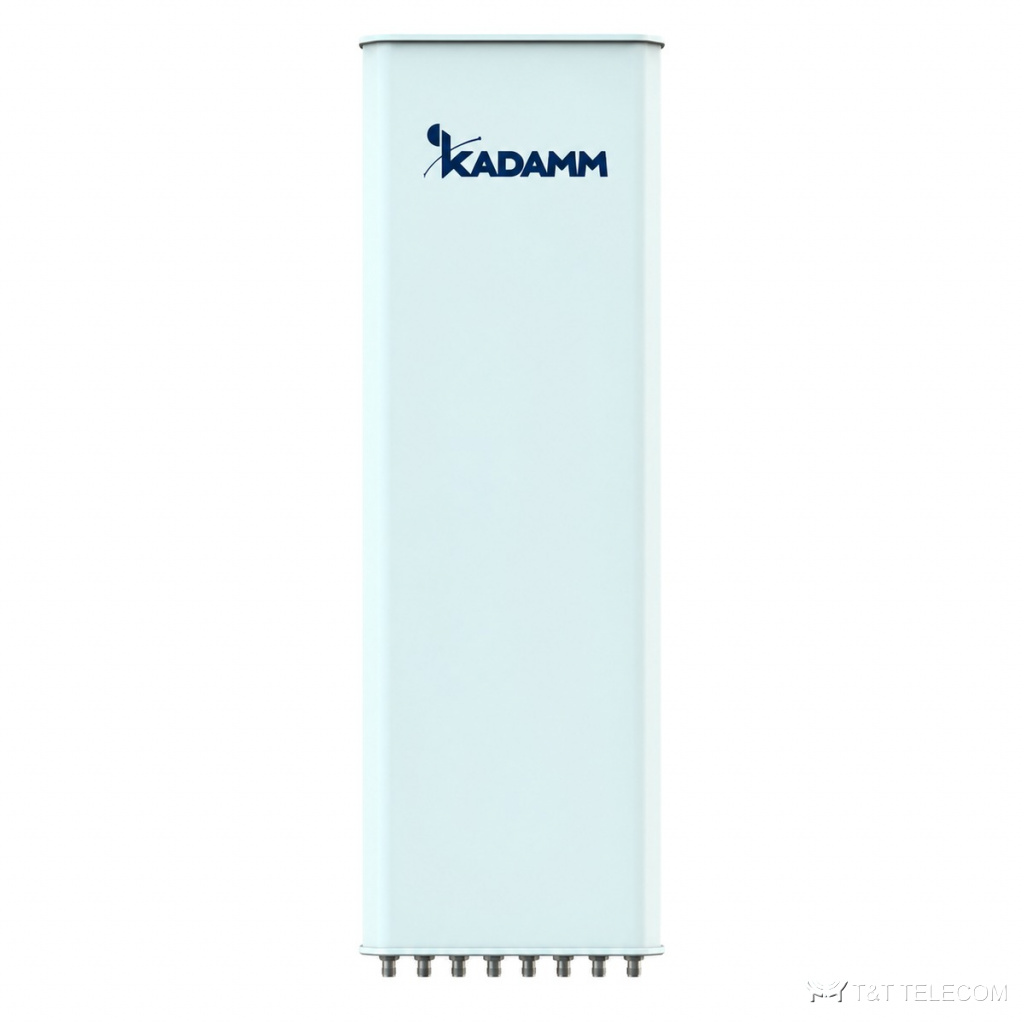

Модель KADAMM K805902715 — секторная панельная антенна для базовой станции. На мачте или крыше K805902715 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K805902715: полоса 698–960 МГц и 1710–2690 МГц; усиление 15,5 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.

Для каких задач

Полоса K805902715 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K805902715 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K805902715 без смены опоры.

Технические характеристики

Массив R1: 698–960 МГц

Параметр	698–806 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,3	14,6	14,8	15,0
Усиление во всём диапазоне наклонов, дБи	14,0 ± 0,5	14,3 ± 0,4	14,5 ± 0,4	14,8 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 6°	68 ± 6°	66 ± 6°	64 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	17,5 ± 1,5°	16,7 ± 1,4°	16,0 ± 1,4°	15,2 ± 1,2°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 21	более 20	более 18	более 19
Подавление первого бокового лепестка, дБ	более 18	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,5	15,0	15,3	15,5
Усиление во всём диапазоне наклонов, дБи	14,3 ± 0,4	14,7 ± 0,5	15,0 ± 0,6	15,3 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	66 ± 6°	64 ± 6°	68 ± 6°	63 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,8 ± 1,4°	13,8 ± 1,3°	12,6 ± 1,1°	12,0 ± 1,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 19	более 18	более 18
Подавление первого бокового лепестка, дБ	более 18	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив Y2/Y4: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	14,3	14,8	15,1	15,3
Усиление во всём диапазоне наклонов, дБи	14,1 ± 0,4	14,6 ± 0,4	14,8 ± 0,4	15,1 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	66 ± 6°	64 ± 6°	68 ± 6°	63 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	14,0 ± 1,1°	12,2 ± 0,9°	11,2 ± 0,9°	10,3 ± 1,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 20	более 19	более 18	более 18
Подавление первого бокового лепестка, дБ	более 18	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 355 × 165 мм
Размеры упаковки	1835 × 460 × 260 мм
Масса антенны	23,2 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	32,3 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	598 / 187 / 669 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+60 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Сверьте частоты своей сети с полосой K805902715 — 698–960 МГц и 1710–2690 МГц.
Усиление K805902715 — 15,5 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K805902715: в горизонтальной плоскости 65°/65°/65°, в вертикальной 17,5 ± 1,5° / 16,7 ± 1,4° / 16,0 ± 1,4° / 15,2 ± 1,2°.
Наклон луча K805902715: 2–12°.
Под разъёмы K805902715 (10×4.3-10) подбирают джамперы и переходы.
Монтаж K805902715: Ø50–Ø115 мм; ветровая нагрузка 598 / 187 / 669 Н.
Габариты и масса K805902715: 1499 × 355 × 165 мм, 23,2 кг.

Поставка и документы

Поставляем KADAMM K805902715 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K805902715?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K805902715.

Какие частоты поддерживает K805902715?
Рабочая полоса K805902715 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K805902715?
10×4.3-10. Другие исполнения — уточняйте при заказе.
