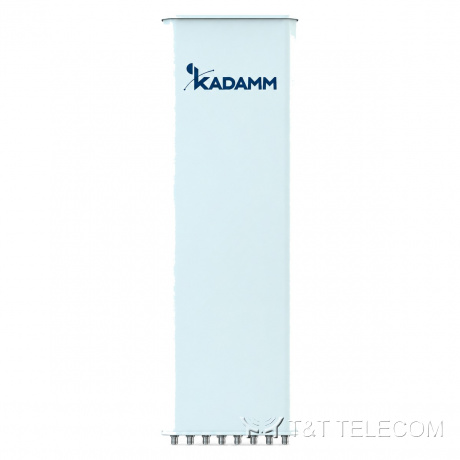

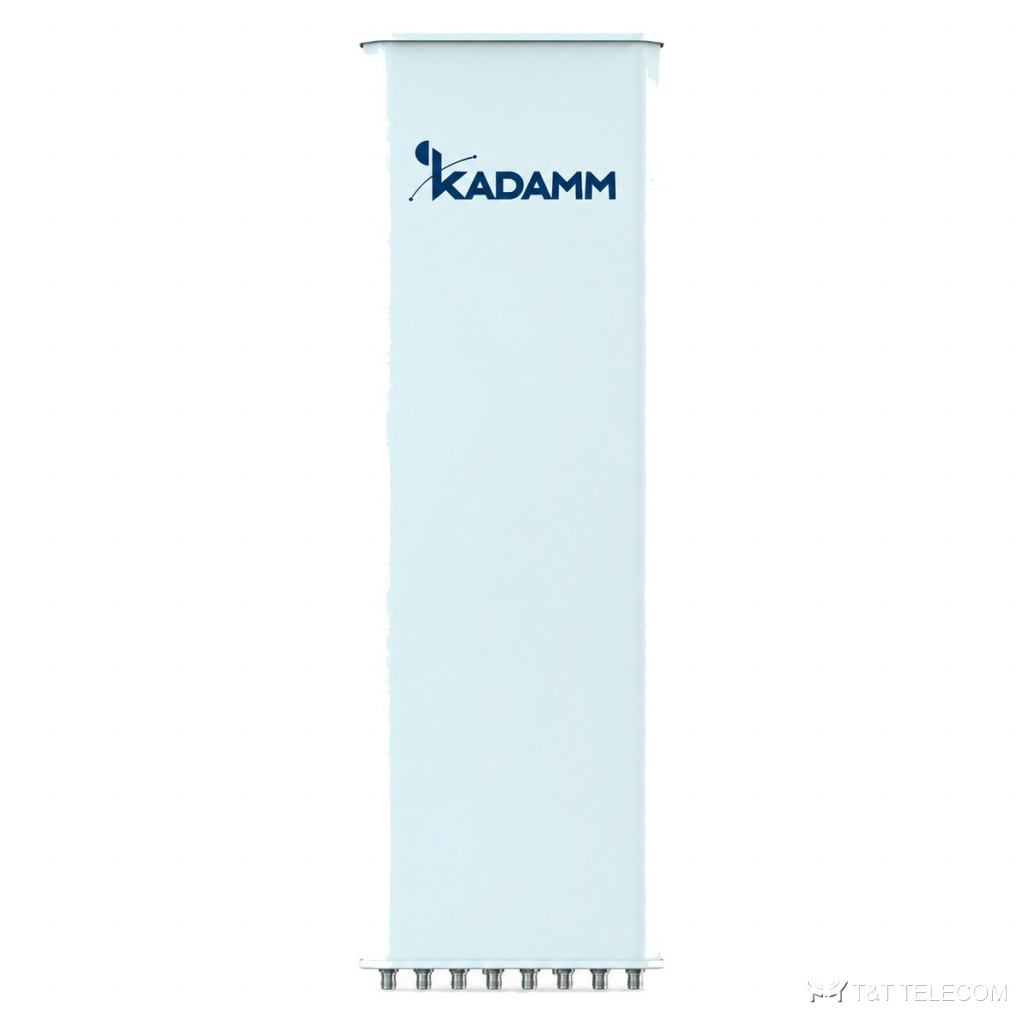

KADAMM K805702717 — пятидиапазонная секторная антенна 698–960 / 4×1710–2690 МГц, 16,7 дБи, 10 портов, RET

Name: KADAMM K805702717 — пятидиапазонная секторная антенна 698–960 / 4×1710–2690 МГц, 16,7 дБи, 10 портов, RET
Brand: KADAMM
SKU: KADAMM K805702717

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K805702717 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM K805702717: секторная панельная антенна для базовой станции. K805702717 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K805702717: полоса 698–960 МГц и 1710–2690 МГц; усиление 16,7 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 10×4.3-10; мощность до 400 Вт.

Для каких задач

Диапазоны K805702717: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K805702717 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K805702717 без смены опоры.

Технические характеристики

Массив R1: 698–960 МГц

Параметр	698–806 МГц	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,0	15,3	15,6	15,8
Усиление во всём диапазоне наклонов, дБи	14,9 ± 0,5	15,2 ± 0,4	15,5 ± 0,4	15,7 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 4°	67 ± 3°	66 ± 2°	65 ± 2°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	11,4 ± 0,6°	10,1 ± 0,2°	9,6 ± 0,4°	9,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 19
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16	более 16
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,0	16,4	16,5	16,7
Усиление во всём диапазоне наклонов, дБи	15,8 ± 0,4	16,2 ± 0,5	16,3 ± 0,6	16,5 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 7°	64 ± 4°	65 ± 5°	65 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,6 ± 0,4°	8,0 ± 0,5°	7,2 ± 0,6°	6,4 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 16	более 16	более 15	более 15
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току

Массив Y2/Y4: 2×1710–2690 МГц

Параметр	1710–1920 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,8	16,0	16,2	16,5
Усиление во всём диапазоне наклонов, дБи	15,6 ± 0,4	15,8 ± 0,4	16,0 ± 0,4	16,3 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 8°	65 ± 4°	66 ± 4°	66 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,5 ± 0,4°	8,0 ± 0,5°	7,1 ± 0,6°	6,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 16	более 16	более 15	более 15
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Блок RET	KADAMM RET-800232114
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	10 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	2080 × 355 × 165 мм
Размеры упаковки	2365 × 420 × 215 мм
Масса антенны	24,1 кг
Масса монтажного комплекта	5,5 кг
Масса в упаковке	35,7 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	885 / 278 / 990 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклонаполненный полипропилен (GFRPP)
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Как подобрать

Рабочие частоты системы должны лежать внутри полосы K805702717: 698–960 МГц и 1710–2690 МГц.
Усиление K805702717 — 16,7 дБи: от него зависит дальность и уровень сигнала у абонента.
Ширина луча K805702717: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,4 ± 0,6° / 10,1 ± 0,2° / 9,6 ± 0,4° / 9,1 ± 0,3°.
Наклон луча K805702717: 0–10°.
Под разъёмы K805702717 (10×4.3-10) подбирают джамперы и переходы.
Монтаж K805702717: Ø50–Ø115 мм; ветровая нагрузка 885 / 278 / 990 Н.
Габариты и масса K805702717: 2080 × 355 × 165 мм, 24,1 кг.

Поставка и документы

Поставляем KADAMM K805702717 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у K805702717?
16,7 дБи. Ширина луча — 65°/65°/65°.

Как крепится K805702717?
Ø.50–Ø115 мм

Что нужно для подбора K805702717?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K805702717.
