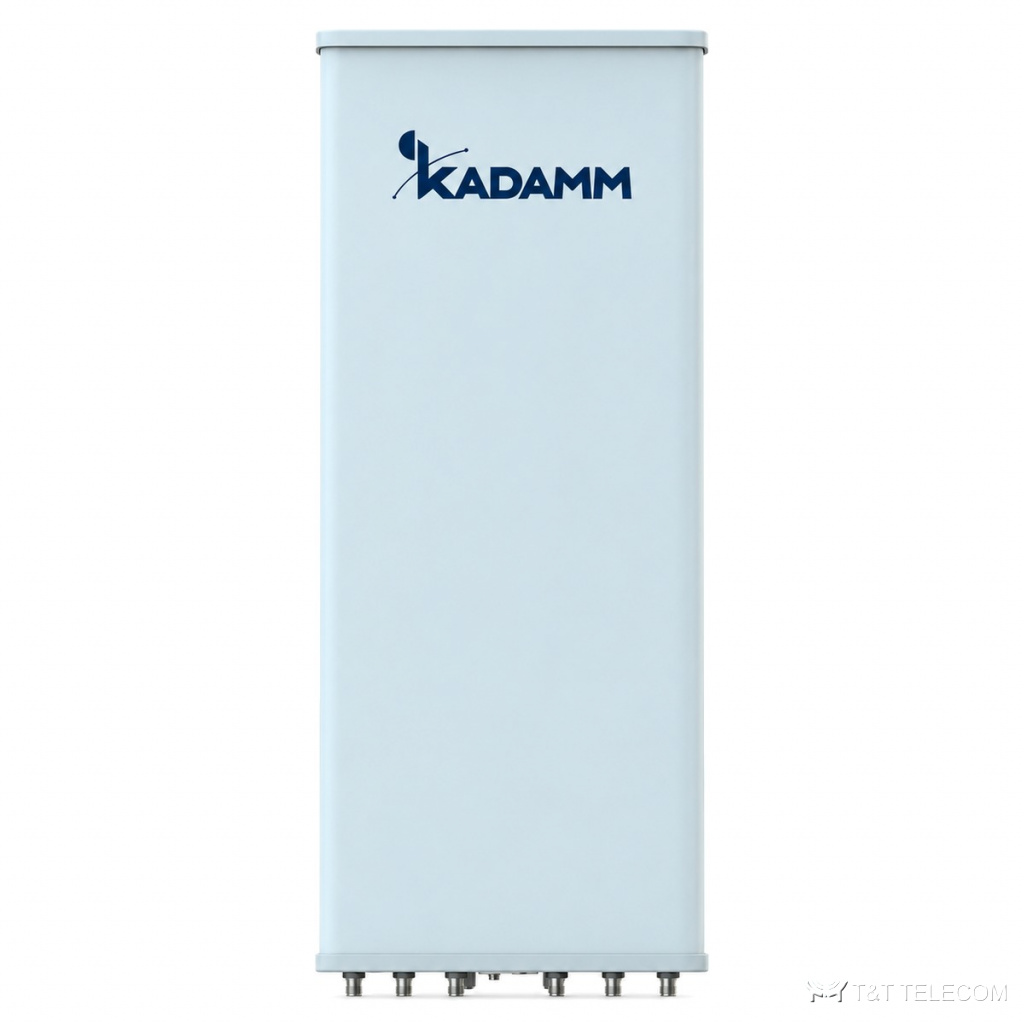

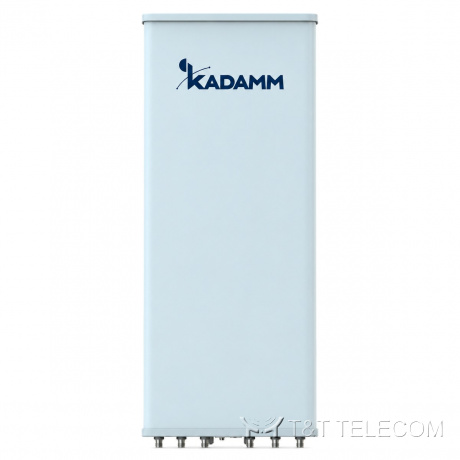

Модель KADAMM K804902719v02 — секторная панельная антенна для базовой станции. На мачте или крыше K804902719v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K804902719v02: полоса 694–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K804902719v02: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K804902719v02.
- Добавление диапазонов на существующей площадке через порты K804902719v02.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,5 | 16,1 ± 0,5 | 16,4 ± 0,5 | 16,6 ± 0,5 |
| Коэффициент усиления, дБи | 15,5 | 16,3 | 16,6 | 16,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 64 ± 5° | 62 ± 5° | 59 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,1 ± 0,5° | 8,5 ± 0,5° | 8,2 ± 0,5° | 7,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 19 | более 19 | более 19 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥ 25 R1, R2//(Y1,Y2) ≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17 ± 0,6 | 17,4 ± 0,6 | 17,8 ± 0,6 | 18,3 ± 0,6 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 18 | 18,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6° | 63 ± 6° | 62 ± 6° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,5° | 6,1 ± 0,6° | 5,3 ± 0,6° | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2550 × 446 × 198 мм |
| Размеры упаковки | 2830 × 510 × 250 мм |
| Масса антенны | 34,8 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 53,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 70 / 265 / 1070 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K804902719v02 — 694–960 МГц и 1710–2690 МГц.
- Усиление K804902719v02 — 18,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804902719v02: в горизонтальной плоскости 65°/65°, в вертикальной 9,1 ± 0,5° / 8,5 ± 0,5° / 8,2 ± 0,5° / 7,7 ± 0,4°.
- Наклон луча K804902719v02: 2–12°.
- Под разъёмы K804902719v02 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804902719v02: Ø50–Ø115 мм; ветровая нагрузка 70 / 265 / 1070 Н.
- Габариты и масса K804902719v02: 2550 × 446 × 198 мм, 34,8 кг.
Поставка и документы
Поставляем KADAMM K804902719v02 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K804902719v02?
18,5 дБи. Ширина луча — 65°/65°.
Как крепится K804902719v02?
Ø.50–Ø115 мм
Что нужно для подбора K804902719v02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804902719v02.
