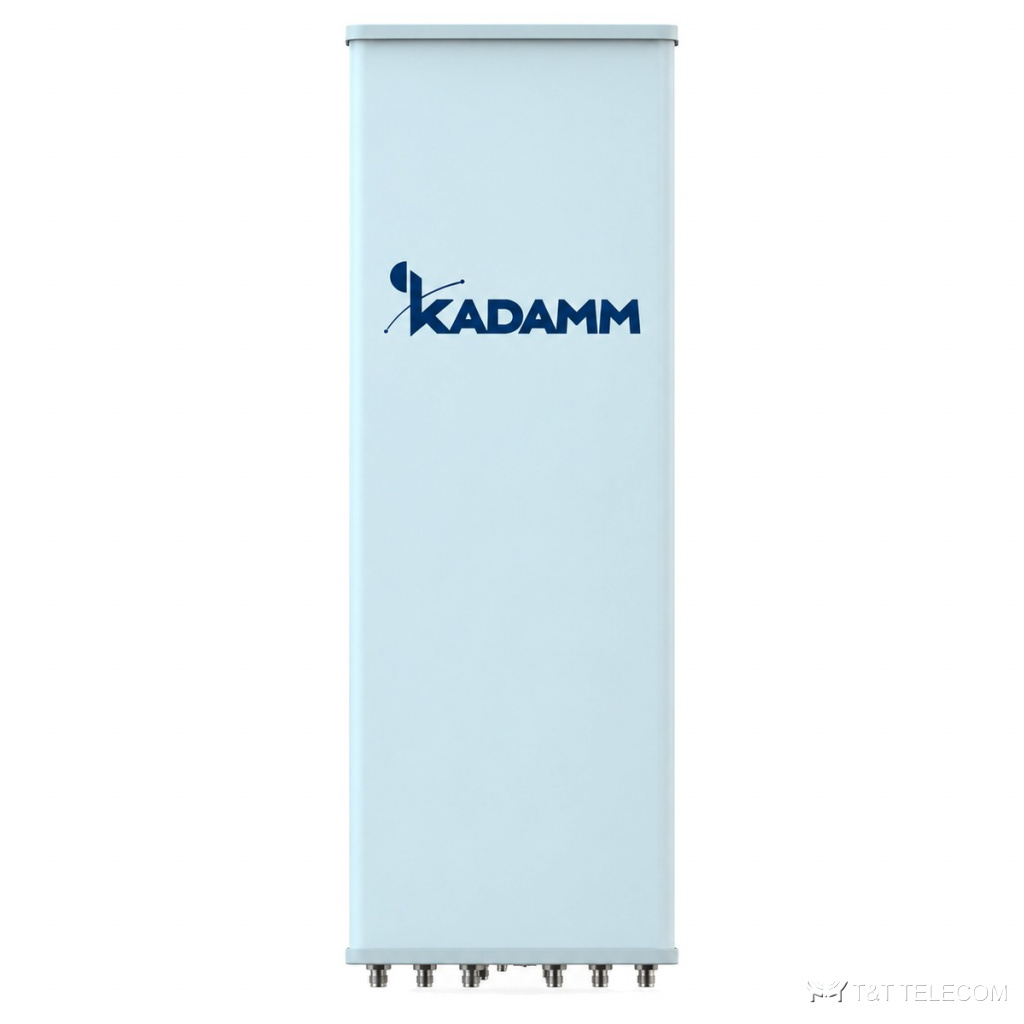

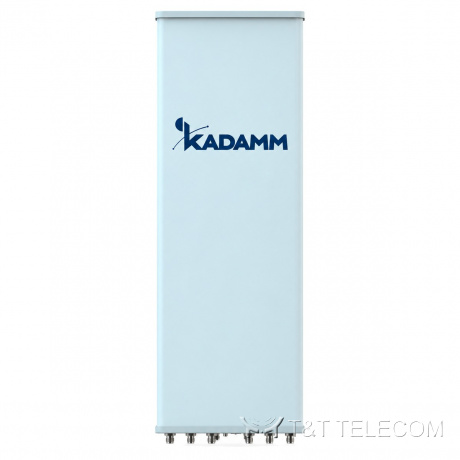

KADAMM K804902719 — четырёхдиапазонная секторная антенна 2×698–960 / 2×1710–2690 МГц, 18,5 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804902719 — секторная панельная антенна для базовой станции. K804902719 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K804902719: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 500 Вт.
Для каких задач
- Диапазоны K804902719: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804902719 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K804902719 без смены опоры.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,5 | 13,8 ± 0,5 | 14,1 ± 0,5 | 14,4 ± 0,5 |
| Коэффициент усиления, дБи | 13,7 | 14,0 | 14,3 | 14,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 64 ± 5° | 63 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,6 ± 1,2° | 14,2 ± 1,2° | 13,4 ± 1,1° | 12,6 ± 1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥ 25 R1//(Y1,Y2)≥ 28 R2//(Y1,Y2)≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,5 | 17,3 ± 0,5 | 17,8 ± 0,5 | 18,3 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 18,0 | 18,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 5° | 64 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,5° | 6,1 ± 0,6° | 5,3 ± 0,6° | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 165 мм |
| Размеры упаковки | 1780 × 510 × 250 мм |
| Масса антенны | 24,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 32,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 440 / 145 / 575 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K804902719 — 698–960 МГц и 1710–2690 МГц.
- Усиление K804902719 — 18,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804902719: в горизонтальной плоскости 65°/65°, в вертикальной 15,6 ± 1,2° / 14,2 ± 1,2° / 13,4 ± 1,1° / 12,6 ± 1°.
- Наклон луча K804902719: 2–12°.
- Разъёмы K804902719 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804902719: Ø50–Ø115 мм; ветровая нагрузка 440 / 145 / 575 Н.
- Габариты и масса K804902719: 1499 × 446 × 165 мм, 24,5 кг.
Поставка и документы
KADAMM K804902719 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K804902719?
Ø.50–Ø115 мм
Что нужно для подбора K804902719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804902719.
Какие частоты поддерживает K804902719?
Рабочая полоса K804902719 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
