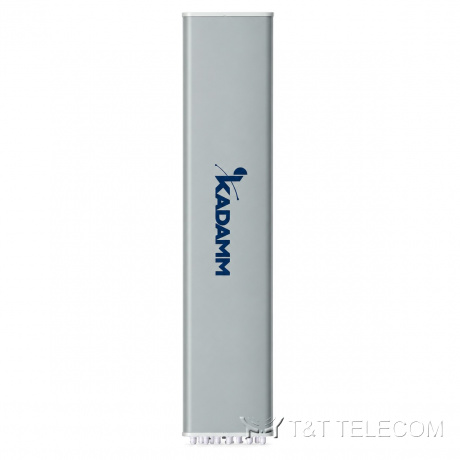

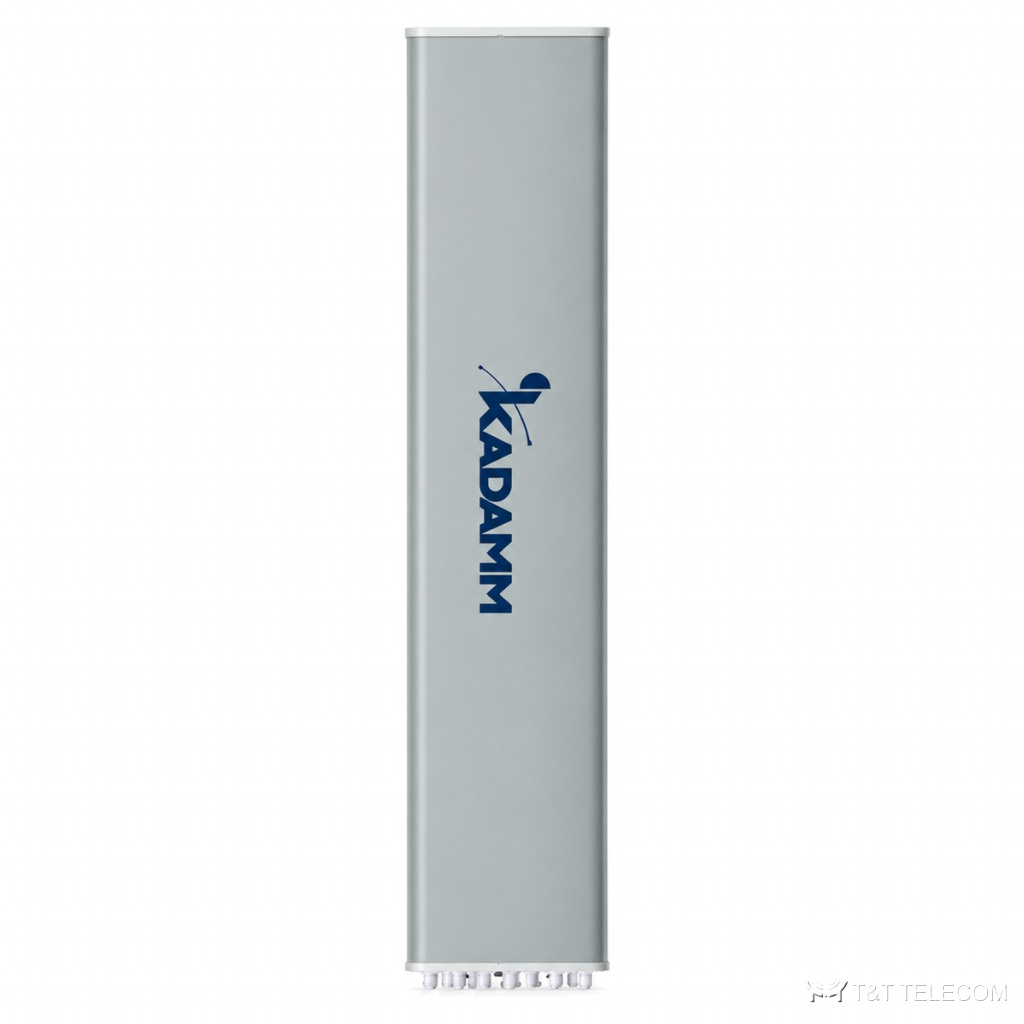

KADAMM K804902718v06 — четырёхдиапазонная секторная антенна 698–862 / 880–960 / 2×1710–2690 МГц, 18 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K804902718v06: секторная панельная антенна для базовой станции. K804902718v06 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K804902718v06: полоса 698–862 МГц и 880–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K804902718v06: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K804902718v06.
- Добавление диапазонов на существующей площадке через порты K804902718v06.
Технические характеристики
Массив R1: 698–862 МГц
| Параметр | 698–803 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление во всём диапазоне наклонов, дБи | 16,2 ± 0,5 | 16,3 ± 0,5 |
| Коэффициент усиления, дБи | 16,4 | 16,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 3° | 69 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,1 ± 0,7° | 8,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | |
| Подавление первого бокового лепестка, дБ | более 16 | более 15 |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥30 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 |
| Коэффициент усиления, дБи | 16,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,6 | 17,3 ± 0,5 | 17,6 ± 0,5 | 17,8 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 17,8 | 18,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 60 ± 5° | 60 ± 6° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,4 ± 0,5° | 5,5 ± 0,4° | 5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | |||
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 355 × 165 мм |
| Размеры упаковки | 3015 × 460 × 260 мм |
| Масса антенны | 30,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 41,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1156 / 350 / 1373 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K804902718v06 — 698–862 МГц и 880–960 МГц и 1710–2690 МГц.
- Усиление K804902718v06 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804902718v06: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,1 ± 0,7° / 8,3 ± 0,5°.
- Наклон луча K804902718v06: 2–12°.
- Разъёмы K804902718v06 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804902718v06: Ø50–Ø115 мм; ветровая нагрузка 1156 / 350 / 1373 Н.
- Габариты и масса K804902718v06: 2680 × 355 × 165 мм, 30,5 кг.
Поставка и документы
KADAMM K804902718v06 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K804902718v06?
Рабочая полоса K804902718v06 — 698–862 МГц и 880–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K804902718v06?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804902718v06?
18 дБи. Ширина луча — 65°/65°/65°.
