KADAMM K804902718v05 — четырёхдиапазонная секторная антенна 694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

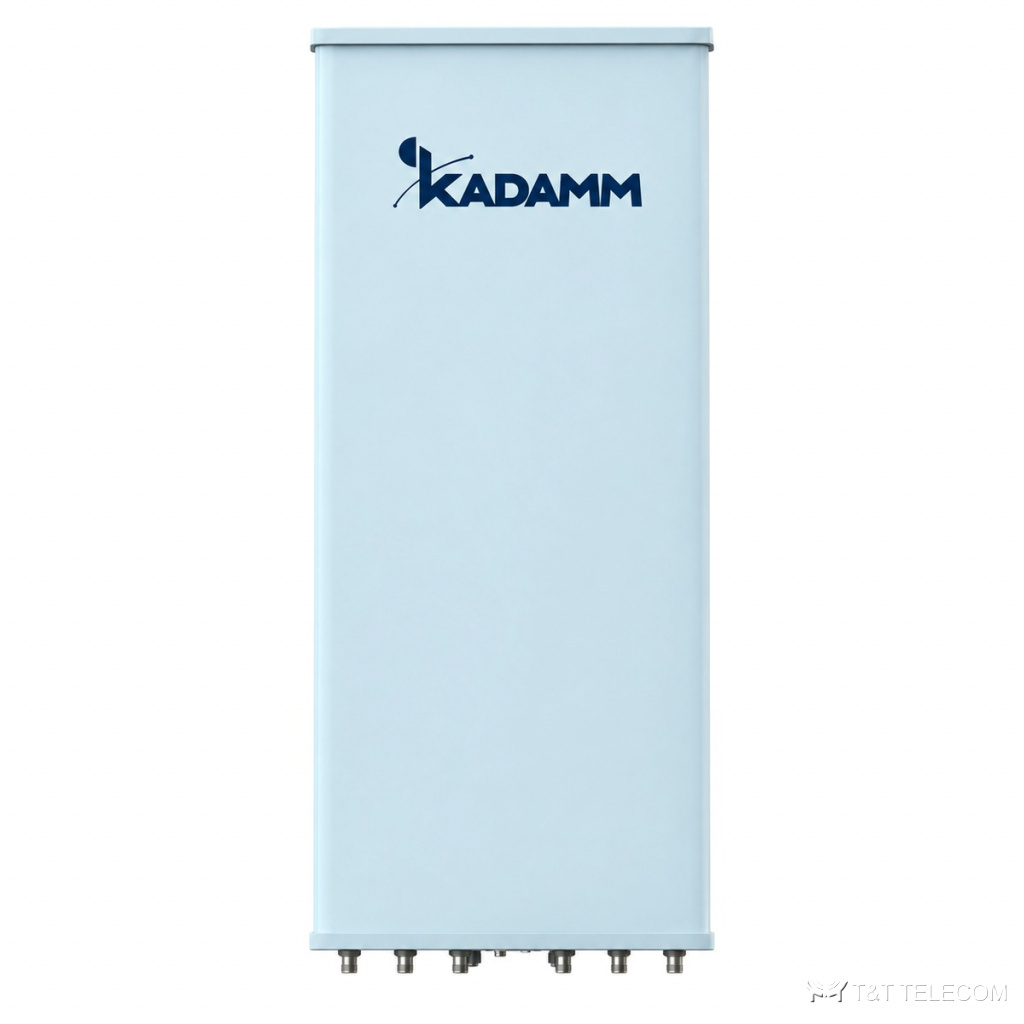

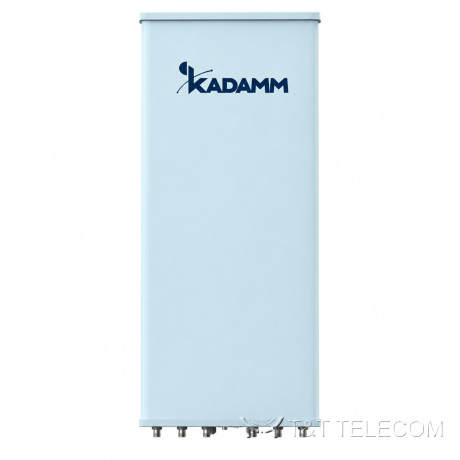

KADAMM K804902718v05: секторная панельная антенна для базовой станции. Задача K804902718v05 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K804902718v05: полоса 694–862 МГц и 880–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 18 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K804902718v05: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — K804902718v05 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804902718v05.
Технические характеристики
Массив R1: 694–862 МГц
| Параметр | 694–803 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление во всём диапазоне наклонов, дБи | 15,1 ± 0,3 | 15,4 ± 0,4 |
| Коэффициент усиления, дБи | 15,3 | 15,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 65 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,3 ± 0,8° | 10,4 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 17 |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 15,7 ± 0,4 |
| Коэффициент усиления, дБи | 15,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,6 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1: 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,6 | 17,3 ± 0,5 | 17,6 ± 0,5 | 17,8 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 17,8 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 60 ± 5° | 60 ± 6° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,4 ± 0,5° | 5,5 ± 0,4° | 5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2: 1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,8 ± 0,5 | 17,4 ± 0,5 | 17,8 ± 0,5 | 17,6 ± 0,5 |
| Коэффициент усиления, дБи | 15,6 | 17,0 | 17,6 | 18,0 | 17,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 5° | 62 ± 4° | 57 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 7,3 ± 0,6° | 6,2 ± 0,5° | 5,7 ± 0,5° | 5,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | более 18 | более 18 | более 18 | более 17 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 355 × 165 мм |
| Размеры упаковки | 2415 × 460 × 260 мм |
| Масса антенны | 27 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 37,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 970 / 200 / 1230 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K804902718v05: 694–862 МГц и 880–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K804902718v05 — 18 дБи; больше усиление — уже луч.
- Ширина луча K804902718v05: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 11,3 ± 0,8° / 10,4 ± 0,6°.
- Наклон луча K804902718v05: 2–12°.
- Разъёмы K804902718v05 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804902718v05: Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н.
- Габариты и масса K804902718v05: 2080 × 355 × 165 мм, 27 кг.
Поставка и документы
Поставляем KADAMM K804902718v05 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K804902718v05?
Ø.50–Ø115 мм
Что нужно для подбора K804902718v05?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804902718v05.
Какие частоты поддерживает K804902718v05?
Рабочая полоса K804902718v05 — 694–862 МГц и 880–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K804902718v05 — техническое описание 1.16 МБ
