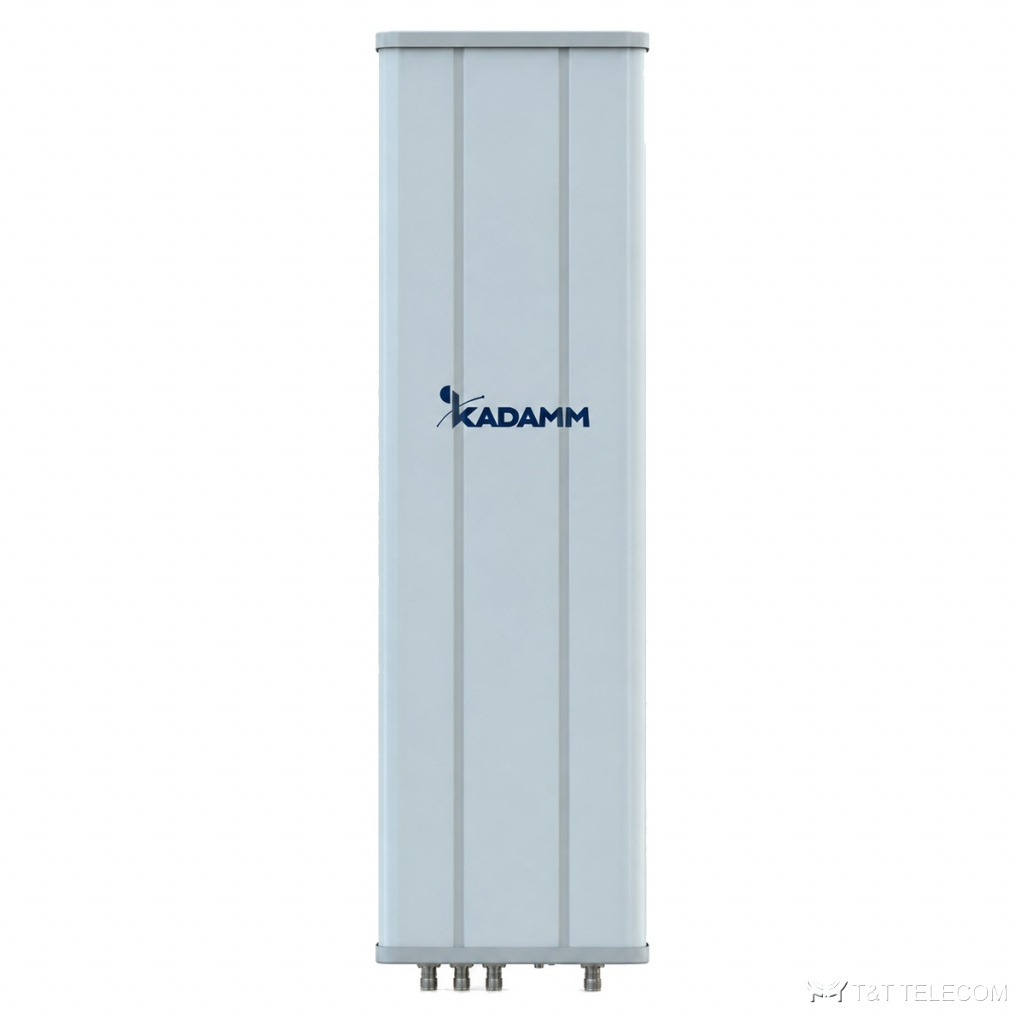

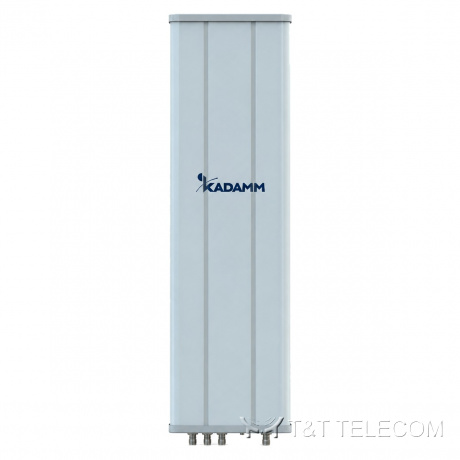

KADAMM K804902718v02 — четырёхдиапазонная секторная антенна 698–960 / 3×1710–2690 МГц, 18,1 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804902718v02 — секторная панельная антенна для базовой станции. На мачте или крыше K804902718v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K804902718v02: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,1 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 500 Вт.
Где применяют
- Полоса K804902718v02 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804902718v02 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804902718v02.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–806 МГц | 790–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,1 | 16,6 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,5 | 16,3 ± 0,5 | 16,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,9° | 66 ± 3,5° | 64 ± 3,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,2 ± 0,8° | 7,9 ± 1,1° | 7,4 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | ||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 |
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 25 | ||
| Развязка между входами разных систем, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y2: 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,0 | 17,3 | 17,7 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,6 | 17 ± 0,7 | 17,4 ± 0,6 | 17,3 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 66 ± 6° | 60 ± 6° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,6° | 6,5 ± 0,5° | 5,8 ± 0,6° | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,1 | 17,4 | 17,8 | 18,1 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,6 | 17,1 ± 0,7 | 17,5 ± 0,7 | 17,8 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 6° | 60 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,6° | 6,5 ± 0,5° | 5,8 ± 0,6° | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 379 × 177 мм |
| Размеры упаковки | 3125 × 485 × 275 мм |
| Масса антенны | 36,1 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 49,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1274 / 397 / 1424 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K804902718v02: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K804902718v02 — 18,1 дБи; больше усиление — уже луч.
- Ширина луча K804902718v02: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,2 ± 0,8° / 7,9 ± 1,1° / 7,4 ± 0,8°.
- Наклон луча K804902718v02: 2–10° / 2–12°.
- Под разъёмы K804902718v02 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804902718v02: Ø50–Ø115 мм; ветровая нагрузка 1274 / 397 / 1424 Н.
- Габариты и масса K804902718v02: 2680 × 379 × 177 мм, 36,1 кг.
Поставка и документы
Подберём KADAMM K804902718v02 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K804902718v02?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804902718v02?
18,1 дБи. Ширина луча — 65°/65°/65°.
Как крепится K804902718v02?
Ø.50–Ø115 мм
