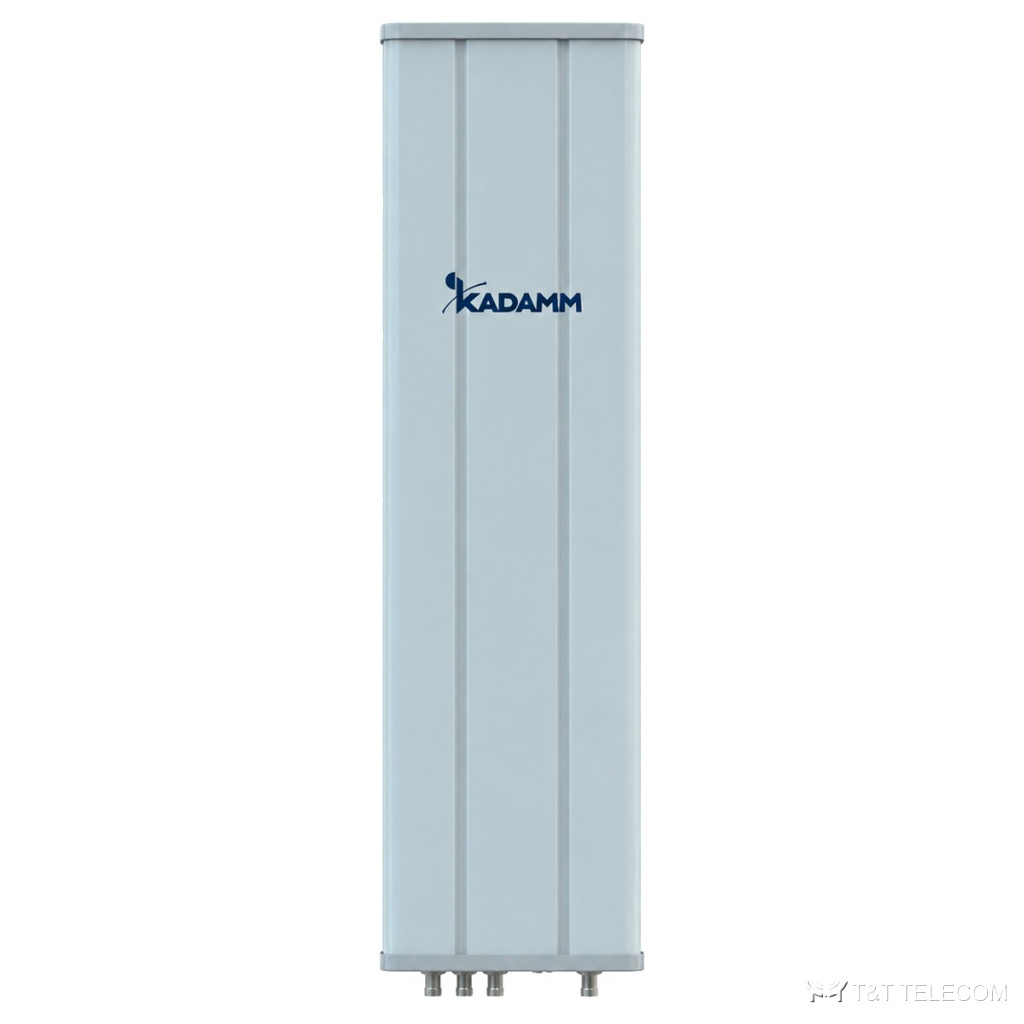

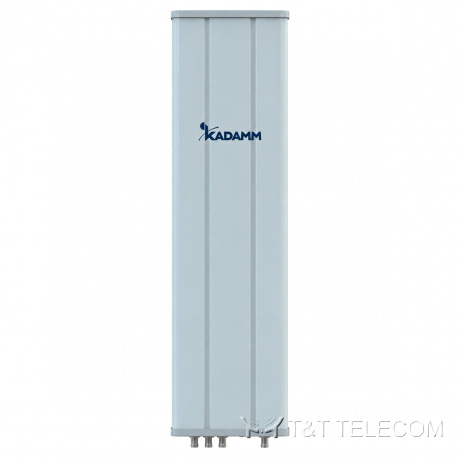

Модель KADAMM K804902718 — секторная панельная антенна для базовой станции. K804902718 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K804902718: полоса 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 500 Вт.

Для каких задач

Через K804902718 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
Макросоты городских и пригородных сетей — K804902718 в секторах базовой станции.
Добавление диапазонов на существующей площадке через порты K804902718.

Технические характеристики

Массив R1: 698–960 МГц

Параметр	698–806 МГц	790–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	13,9	14,4	15,0
Усиление во всём диапазоне наклонов, дБи	13,8 ± 0,5	14,3 ± 0,5	14,8 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 4°	66 ± 4°	64 ± 3,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	15,9 ± 1,1°	14,6 ± 1,2°	13,4 ± 0,9°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 23	более 24	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 20
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	500 Вт
Грозозащита	Заземление по постоянному току

Массив Y2: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,9	17,1	17,6	17,5
Усиление во всём диапазоне наклонов, дБи	16,8 ± 0,6	17 ± 0,7	17,4 ± 0,6	17,3 ± 0,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 7°	66 ± 6°	60 ± 6°	58 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,1 ± 0,6°	6,5 ± 0,5°	5,8 ± 0,6°	5,0 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 26	более 26	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 18	более 17	более 16
Подавление первого бокового лепестка, дБ	более 18	более 17	более 16	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Грозозащита	Заземление по постоянному току

Массив Y1/Y3: 2×1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	17,0	17,2	17,7	18,0
Усиление во всём диапазоне наклонов, дБи	16,8 ± 0,6	17,1 ± 0,7	17,5 ± 0,7	17,8 ± 0,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	68 ± 6°	66 ± 6°	60 ± 5°	58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,1 ± 0,6°	6,5 ± 0,5°	5,8 ± 0,6°	5,0 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25
Поляризационная развязка (кроссполяризационная), дБ	более 18
Подавление первого бокового лепестка, дБ	более 18	более 17	более 16	более 15
Электрический наклон	2–12°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	более 25
Развязка между входами разных систем, дБ	более 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	250 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	8 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 379 × 177 мм
Размеры упаковки	1885 × 485 × 275 мм
Масса антенны	24,4 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	33,6 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	636 / 203 / 711 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

На что смотреть при выборе

Сверьте частоты своей сети с полосой K804902718 — 698–960 МГц и 1710–2690 МГц.
Коэффициент усиления K804902718 — 18 дБи; больше усиление — уже луч.
Ширина луча K804902718: в горизонтальной плоскости 65°/65°/65°, в вертикальной 15,9 ± 1,1° / 14,6 ± 1,2° / 13,4 ± 0,9°.
Наклон луча K804902718: 2–12°.
Под разъёмы K804902718 (8×4.3-10) подбирают джамперы и переходы.
Монтаж K804902718: Ø50–Ø115 мм; ветровая нагрузка 636 / 203 / 711 Н.
Габариты и масса K804902718: 1499 × 379 × 177 мм, 24,4 кг.
