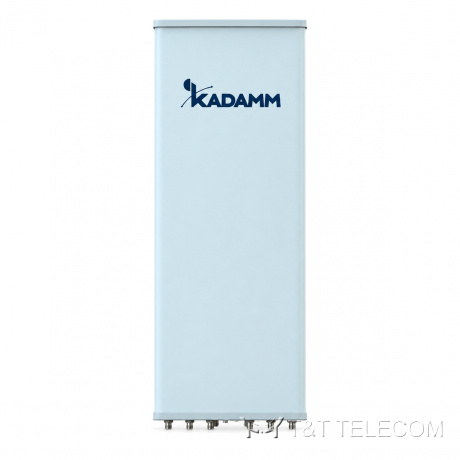

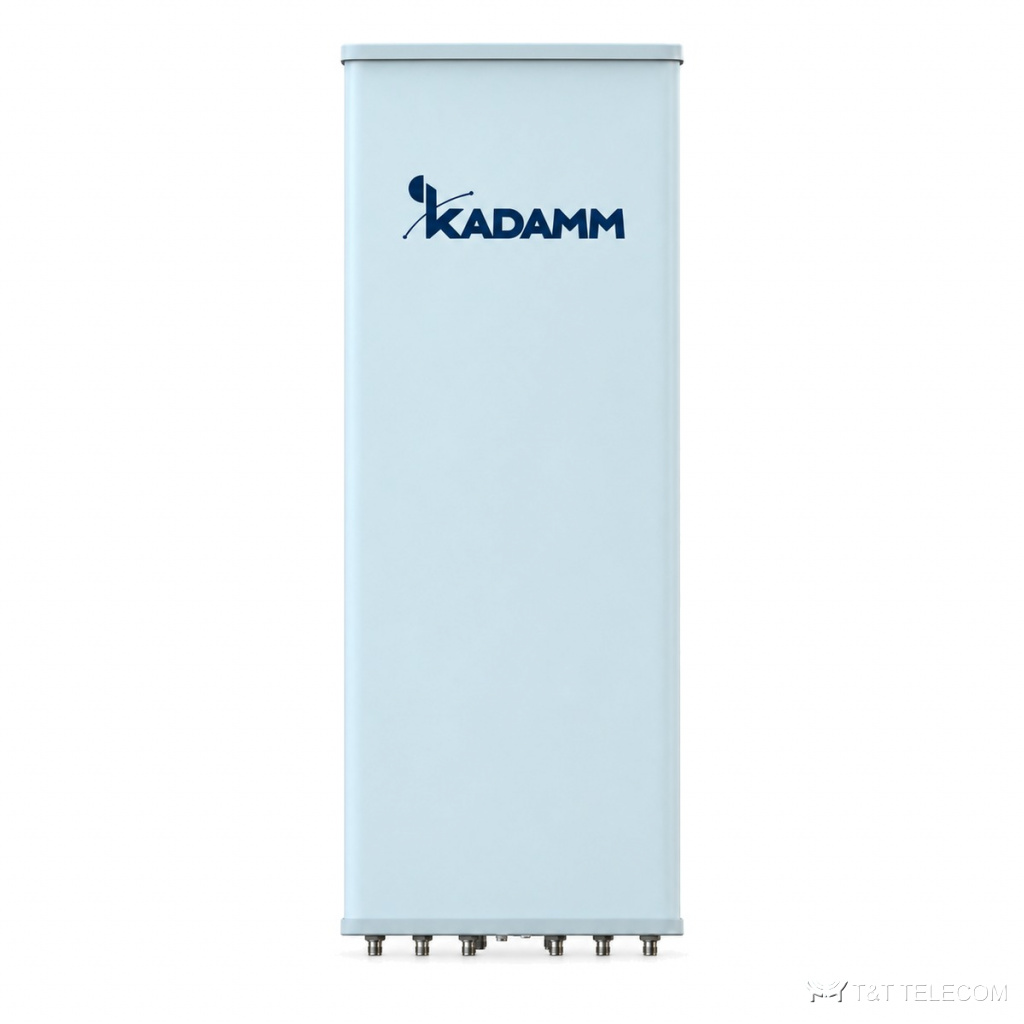

KADAMM K804802718 — четырёхдиапазонная секторная антенна 2×694–960 / 2×1695–2690 МГц, 18 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804802718 — секторная панельная антенна для базовой станции. Задача K804802718 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K804802718: полоса 694–960 МГц и 1695–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K804802718: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804802718 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804802718.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 15,2 ± 0,7 | 15,7 ± 0,6 | 16,0 ± 0,5 | 16,2 ± 0,5 |
| Коэффициент усиления, дБи | 15,4 | 15,9 | 16,2 | 16,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 7° | 68 ± 7° | 66 ± 7° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,6° | 7,8 ± 0,5° | 7,5 ± 0,5° | 7,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 23 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥ 25 R1,R2//(Y1,Y2)≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17 ± 0,5 | 17,5 ± 0,7 | 17,6 ± 0,8 | 17,8 ± 0,9 |
| Коэффициент усиления, дБи | 17,2 | 17,7 | 17,8 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 7° | 65 ± 6° | 64 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,4 ± 0,5° | 5,6 ± 0,5° | 5 ± 0,5° | 4,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2550 × 446 × 198 мм |
| Размеры упаковки | 2830 × 510 × 250 мм |
| Масса антенны | 41 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 59 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 770 / 265 / 1070 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K804802718 — 694–960 МГц и 1695–2690 МГц.
- Коэффициент усиления K804802718 — 18 дБи; больше усиление — уже луч.
- Ширина луча K804802718: в горизонтальной плоскости 65°/65°, в вертикальной 8,8 ± 0,6° / 7,8 ± 0,5° / 7,5 ± 0,5° / 7,2 ± 0,4°.
- Наклон луча K804802718: 2–12°.
- Под разъёмы K804802718 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804802718: Ø50–Ø115 мм; ветровая нагрузка 770 / 265 / 1070 Н.
- Габариты и масса K804802718: 2550 × 446 × 198 мм, 41 кг.
Поставка и документы
Поставляем KADAMM K804802718 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K804802718?
Рабочая полоса K804802718 — 694–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K804802718?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804802718?
18 дБи. Ширина луча — 65°/65°.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K804802718 — техническое описание 239.45 КБ
