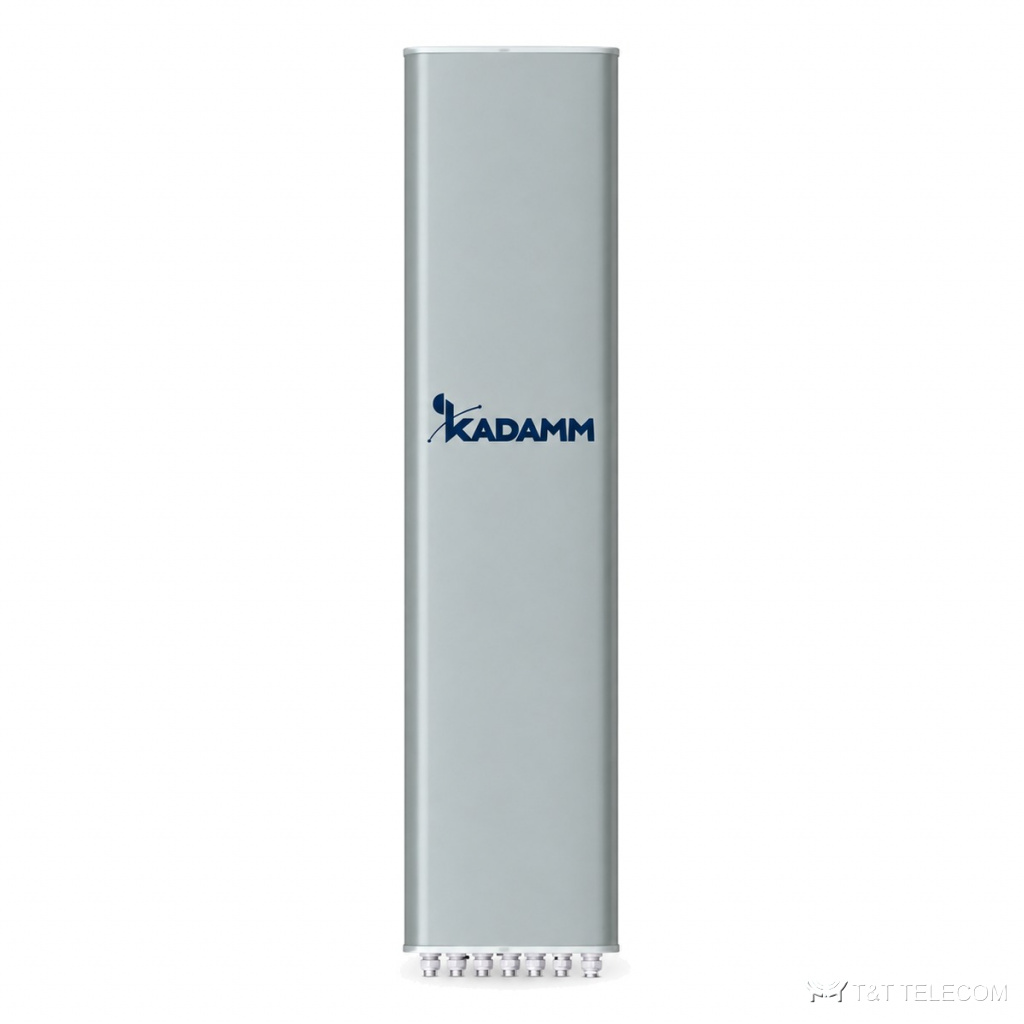

KADAMM K804802618 — четырёхдиапазонная секторная антенна 2×698–960 / 2×1427–1518 / 2×1710–2690 МГц, 18,1 дБи, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804802618 — секторная панельная антенна для базовой станции. Задача K804802618 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K804802618: полоса 698–960 МГц и 1427–2690 МГц; усиление 18,1 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K804802618 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — K804802618 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804802618.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,7 | 14,0 | 14,4 | 14,7 |
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,5 | 13,8 ± 0,5 | 14,2 ± 0,3 | 14,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 66 ± 4° | 64 ± 4° | 62 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,6 ± 1,2° | 14,2 ± 1,2° | 13,4 ± 1,1° | 12,6 ± 1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 15 | более 15 | более 17 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥25 R1,R2//Y1,Y2 ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,3 | 17,2 | 17,6 | 17,9 | 18,1 |
| Усиление во всём диапазоне наклонов, дБи | 16,1 ± 0,5 | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,5 | 18,0 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 67 ± 6° | 65 ± 5° | 65 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,1 ± 0,6° | 6,8 ± 0,6° | 5,8 ± 0,5° | 5,3 ± 0,5° | 4,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 22 | более 21 | более 21 |
| Подавление первого бокового лепестка, дБ | более 15 | более 17 | более 16 | более 17 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | более 25 | ||||
| Развязка между входами разных систем, дБ | Y1,Y2//R1,R2 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0 /3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 379 × 198 мм |
| Размеры упаковки | 1740 × 445 × 250 мм |
| Масса антенны | 26 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 36 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 330 / 130 / 550 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K804802618: 698–960 МГц и 1427–2690 МГц.
- Коэффициент усиления K804802618 — 18,1 дБи; больше усиление — уже луч.
- Ширина луча K804802618: в горизонтальной плоскости 65°/65°, в вертикальной 15,6 ± 1,2° / 14,2 ± 1,2° / 13,4 ± 1,1° / 12,6 ± 1°.
- Наклон луча K804802618: 2–12°.
- Разъёмы K804802618 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804802618: Ø50–Ø115 мм; ветровая нагрузка 330 / 130 / 550 Н.
- Габариты и масса K804802618: 1499 × 379 × 198 мм, 26 кг.
Поставка и документы
Подберём KADAMM K804802618 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K804802618?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804802618.
Какие частоты поддерживает K804802618?
Рабочая полоса K804802618 — 698–960 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K804802618?
8×4.3-10. Другие исполнения — уточняйте при заказе.
