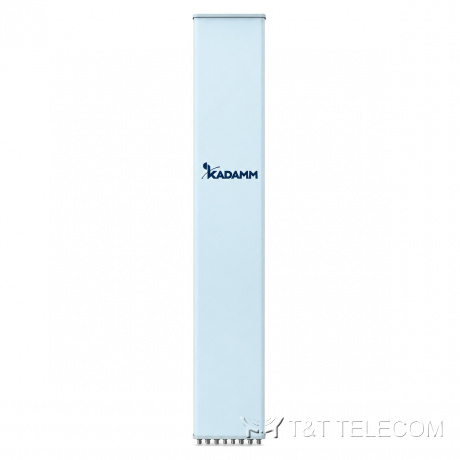

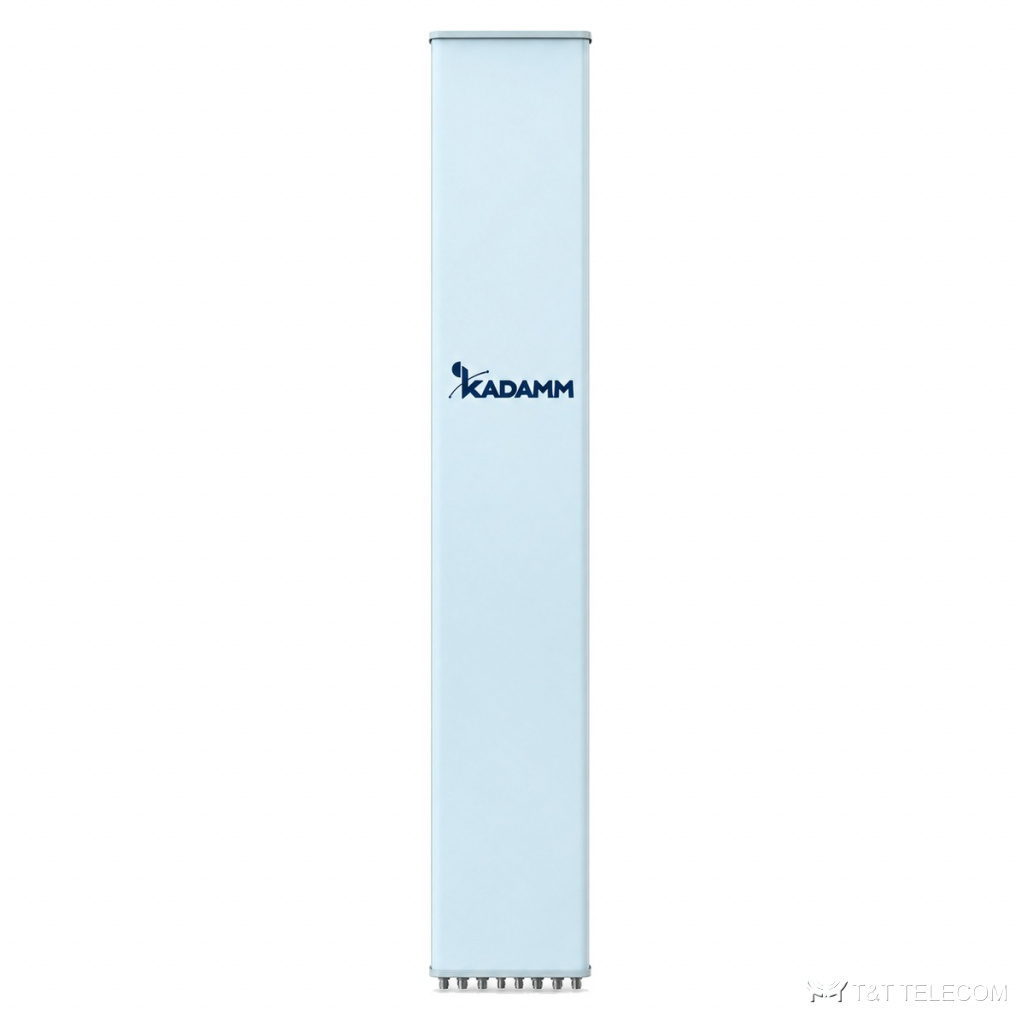

KADAMM K804702720v01 — четырёхдиапазонная секторная антенна 2×698–960 / 2×1427–2690 МГц, 19,7 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804702720v01 — секторная панельная антенна для базовой станции. K804702720v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K804702720v01: полоса 698–960 МГц и 1427–2690 МГц; усиление 19,7 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K804702720v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — K804702720v01 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804702720v01.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16 | 16,6 | 16,8 | 17 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,5 | 16,4 ± 0,5 | 16,6 ± 0,5 | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 67 ± 5° | 65 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,0 ± 0,5° | 8,1 ± 0,4° | 7,8 ± 0,3° | 7,4 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 21 | более 22 | более 23 | более 22 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,9 | 18,7 | 19 | 19,4 | 19,7 |
| Усиление во всём диапазоне наклонов, дБи | 16,7 ± 0,5 | 18,5 ± 0,5 | 18,8 ± 0,5 | 19,2 ± 0,5 | 19,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 65 ± 6° | 62 ± 5° | 60 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 6,1 ± 0,6° | 5,4 ± 0,5° | 4,8 ± 0,5° | 4,3 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 32 | более 32 | более 30 | более 30 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 20 | более 22 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥25 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800232114 | ||||
| Протокол RET | AISG 2.0 /3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2550 × 446 × 198 мм |
| Размеры упаковки | 2830 × 510 × 250 мм |
| Масса антенны | 36 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 52,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 770 / 265 / 1070 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K804702720v01 — 698–960 МГц и 1427–2690 МГц.
- Коэффициент усиления K804702720v01 — 19,7 дБи; больше усиление — уже луч.
- Ширина луча K804702720v01: в горизонтальной плоскости 65°/65°, в вертикальной 9,0 ± 0,5° / 8,1 ± 0,4° / 7,8 ± 0,3° / 7,4 ± 0,4°.
- Наклон луча K804702720v01: 2–12°.
- Под разъёмы K804702720v01 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804702720v01: Ø50–Ø115 мм; ветровая нагрузка 770 / 265 / 1070 Н.
- Габариты и масса K804702720v01: 2550 × 446 × 198 мм, 36 кг.
Поставка и документы
KADAMM K804702720v01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K804702720v01?
19,7 дБи. Ширина луча — 65°/65°.
Как крепится K804702720v01?
Ø.50–Ø115 мм
Что нужно для подбора K804702720v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804702720v01.
