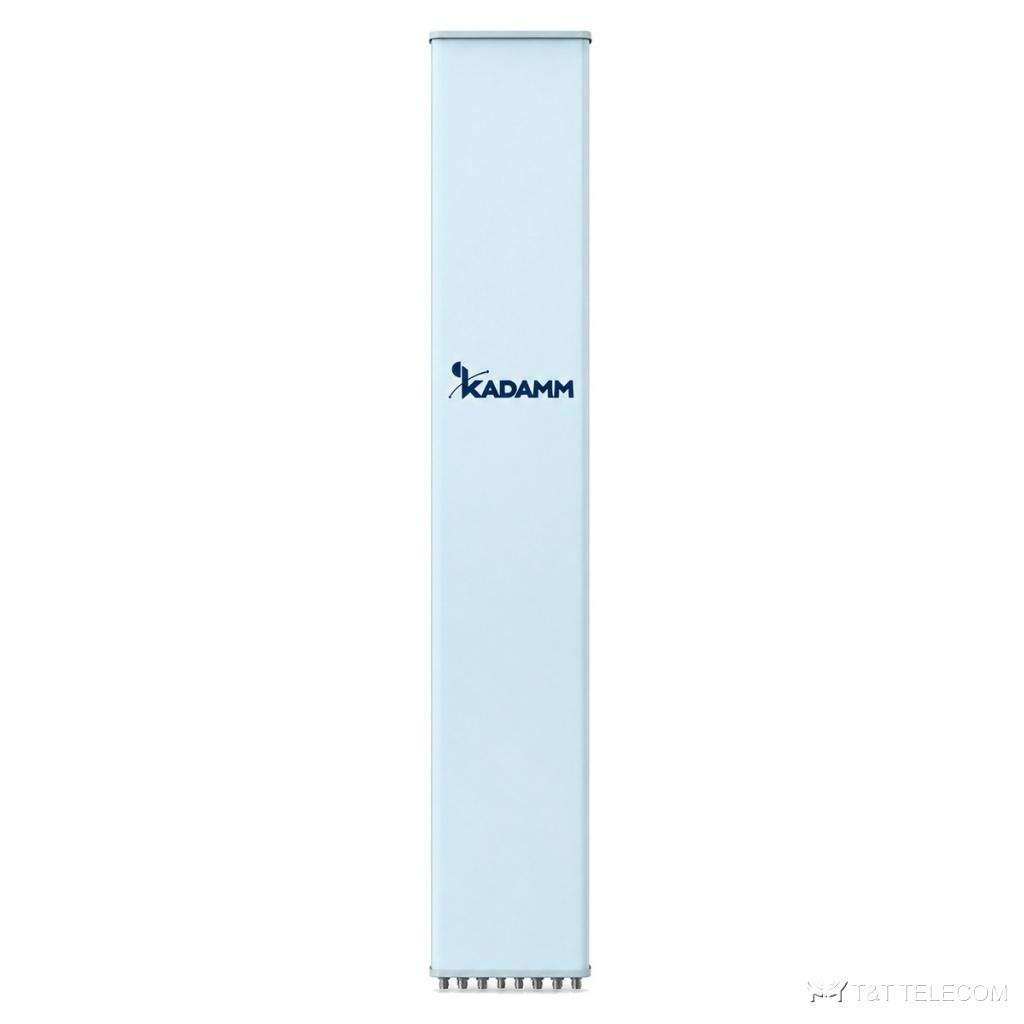

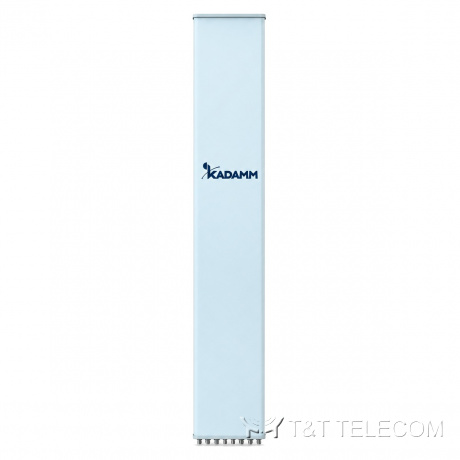

KADAMM K804702719 — четырёхдиапазонная секторная антенна 2×698–960 / 2×1427–2690 МГц, 19,3 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K804702719 — секторная панельная антенна для базовой станции. Задача K804702719 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K804702719: полоса 698–960 МГц и 1427–2690 МГц; усиление 19,3 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K804702719 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Сельские и трассовые соты, где нужна дальность — K804702719.
- Добавление диапазонов на существующей площадке через порты K804702719.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14 | 14,6 | 14,8 | 15,1 |
| Усиление во всём диапазоне наклонов, дБи | 13,8 ± 0,5 | 14,4 ± 0,5 | 14,6 ± 0,5 | 14,9 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 66 ± 4° | 65 ± 5° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,1 ± 0,9° | 13,8 ± 1° | 13 ± 0,5° | 12,2 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,7 | 18,3 | 18,7 | 18,9 | 19,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,5 | 18,1 ± 0,5 | 18,5 ± 0,5 | 18,7 ± 0,5 | 19,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 63 ± 4° | 61 ± 7° | 63 ± 7° | 58 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,1 ± 0,6° | 6,7 ± 0,4° | 6,0 ± 0,5° | 5,3 ± 0,5° | 4,8 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 29 | более 28 | более 27 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 18 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥25 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800232114 | ||||
| Протокол RET | AISG 2.0 /3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 198 мм |
| Размеры упаковки | 1790 × 510 × 250 мм |
| Масса антенны | 22,6 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 34,1 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 440 / 145 / 575 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K804702719 — 698–960 МГц и 1427–2690 МГц.
- Коэффициент усиления K804702719 — 19,3 дБи; больше усиление — уже луч.
- Ширина луча K804702719: в горизонтальной плоскости 65°/65°, в вертикальной 15,1 ± 0,9° / 13,8 ± 1° / 13 ± 0,5° / 12,2 ± 0,8°.
- Наклон луча K804702719: 2–12°.
- Разъёмы K804702719 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804702719: Ø50–Ø115 мм; ветровая нагрузка 440 / 145 / 575 Н.
- Габариты и масса K804702719: 1499 × 446 × 198 мм, 22,6 кг.
Поставка и документы
Поставляем KADAMM K804702719 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K804702719?
Ø.50–Ø115 мм
Что нужно для подбора K804702719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804702719.
Какие частоты поддерживает K804702719?
Рабочая полоса K804702719 — 698–960 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
