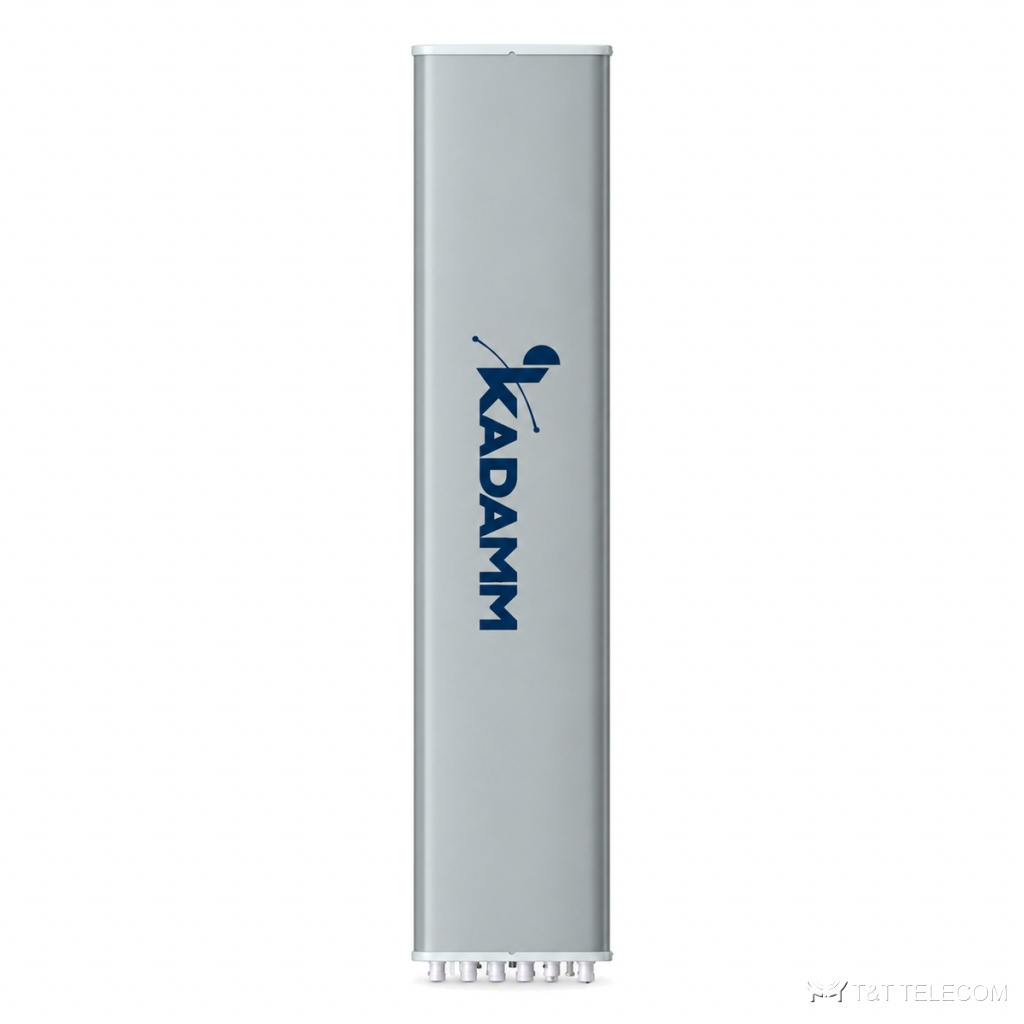

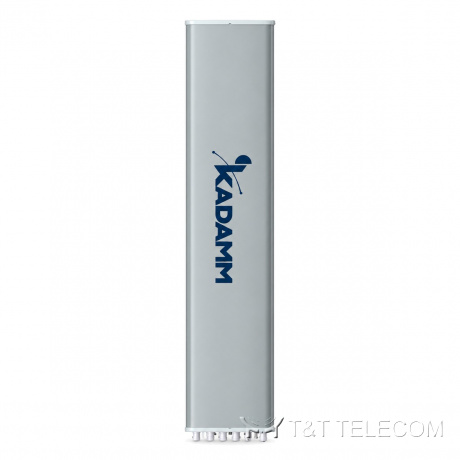

KADAMM K804702718 — четырёхдиапазонная секторная антенна 2×617–894 / 2×1710–2690 МГц, 18 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804702718 — секторная панельная антенна для базовой станции. Задача K804702718 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K804702718: полоса 617–894 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Где применяют
- Через K804702718 работают LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804702718 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804702718.
Технические характеристики
Массив R1/R2: 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 13,9 | 14,6 | 15,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 65 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14 ± 1° | 12,5 ± 1° | 11,3 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | ||
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 2–14° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | R1//R2≥26 R1//Y1,Y2≥30 R2//Y1,Y2≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 17 | 17,5 | 17,7 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 63 ± 5° | 61 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,6 ± 0,5° | 5 ± 0,5° | 4,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | Y1//R1,R2≥30 Y2//R1,R2≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 178 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 35,8 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 48 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1160 / 225 / 1180 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–12° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K804702718: 617–894 МГц и 1710–2690 МГц.
- Усиление K804702718 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804702718: в горизонтальной плоскости 65°/65°, в вертикальной 14 ± 1° / 12,5 ± 1° / 11,3 ± 0,7°.
- Наклон луча K804702718: 2–14° / 2–12°.
- Разъёмы K804702718 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804702718: Ø50–Ø115 мм; ветровая нагрузка 1160 / 225 / 1180 Н.
- Габариты и масса K804702718: 2080 × 499 × 178 мм, 35,8 кг.
Поставка и документы
KADAMM K804702718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K804702718?
18 дБи. Ширина луча — 65°/65°.
Как крепится K804702718?
Ø.50–Ø115 мм
Что нужно для подбора K804702718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804702718.
