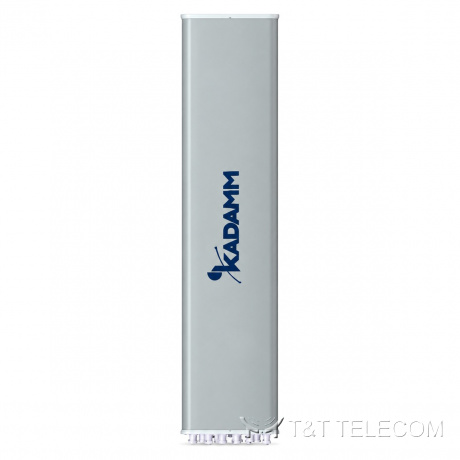

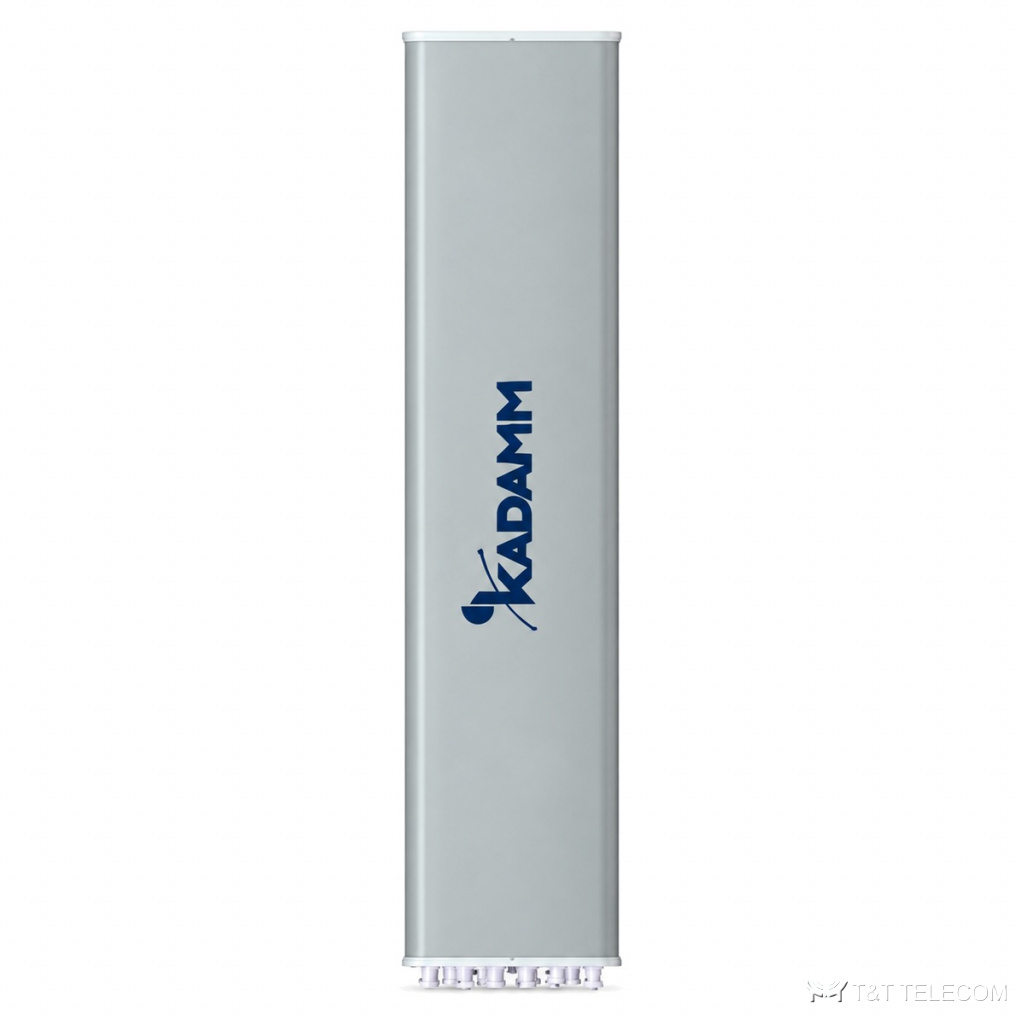

KADAMM K804702618v01 — четырёхдиапазонная секторная антенна 2×698–960 / 2×1710–2690 МГц, 18,1 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K804702618v01 — секторная панельная антенна для базовой станции. На мачте или крыше K804702618v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K804702618v01: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,1 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K804702618v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K804702618v01.
- Добавление диапазонов на существующей площадке через порты K804702618v01.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 14,4 ± 0,7 | 15,1 ± 0,5 | 15,5 ± 0,5 | 15,6 ± 0,6 |
| Коэффициент усиления, дБи | 14,6 | 15,3 | 15,7 | 15,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 66 ± 3° | 65 ± 3° | 66 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,3 ± 1,0° | 10,3 ± 0,5° | 9,9 ± 0,3° | 9,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 | более 23 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 20 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 17 | более 17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2 ≥ 25 R1,R2//(Y1,Y2)≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,6 | 17,3 ± 0,5 | 17,7 ± 0,5 | 17,9 ± 0,5 |
| Коэффициент усиления, дБи | 17,3 | 17,5 | 17,9 | 18,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 64 ± 6° | 65 ± 8° | 61 ± 5° | 57 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,4° | 5,6 ± 0,5° | 4,9 ± 0,3° | 4,4 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 27 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 20 | более 17 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 18 | более 17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 379 × 198 мм |
| Размеры упаковки | 2370 × 445 × 250 мм |
| Масса антенны | 29 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 41 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 455 / 180 / 780 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K804702618v01: 698–960 МГц и 1710–2690 МГц.
- Усиление K804702618v01 — 18,1 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804702618v01: в горизонтальной плоскости 65°/65°, в вертикальной 11,3 ± 1,0° / 10,3 ± 0,5° / 9,9 ± 0,3° / 9,3 ± 0,5°.
- Наклон луча K804702618v01: 2–12°.
- Разъёмы K804702618v01 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804702618v01: Ø50–Ø115 мм; ветровая нагрузка 455 / 180 / 780 Н.
- Габариты и масса K804702618v01: 2080 × 379 × 198 мм, 29 кг.
Поставка и документы
Поставляем KADAMM K804702618v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K804702618v01?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804702618v01?
18,1 дБи. Ширина луча — 65°/65°.
Как крепится K804702618v01?
Ø.50–Ø115 мм
