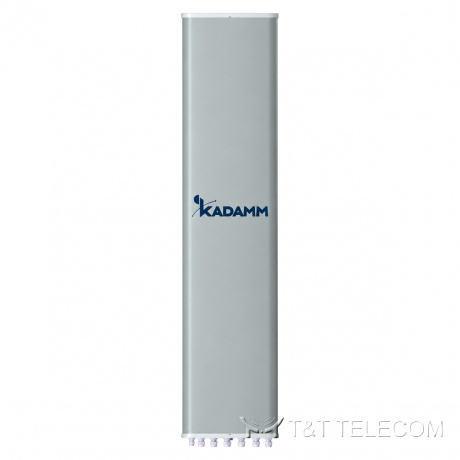

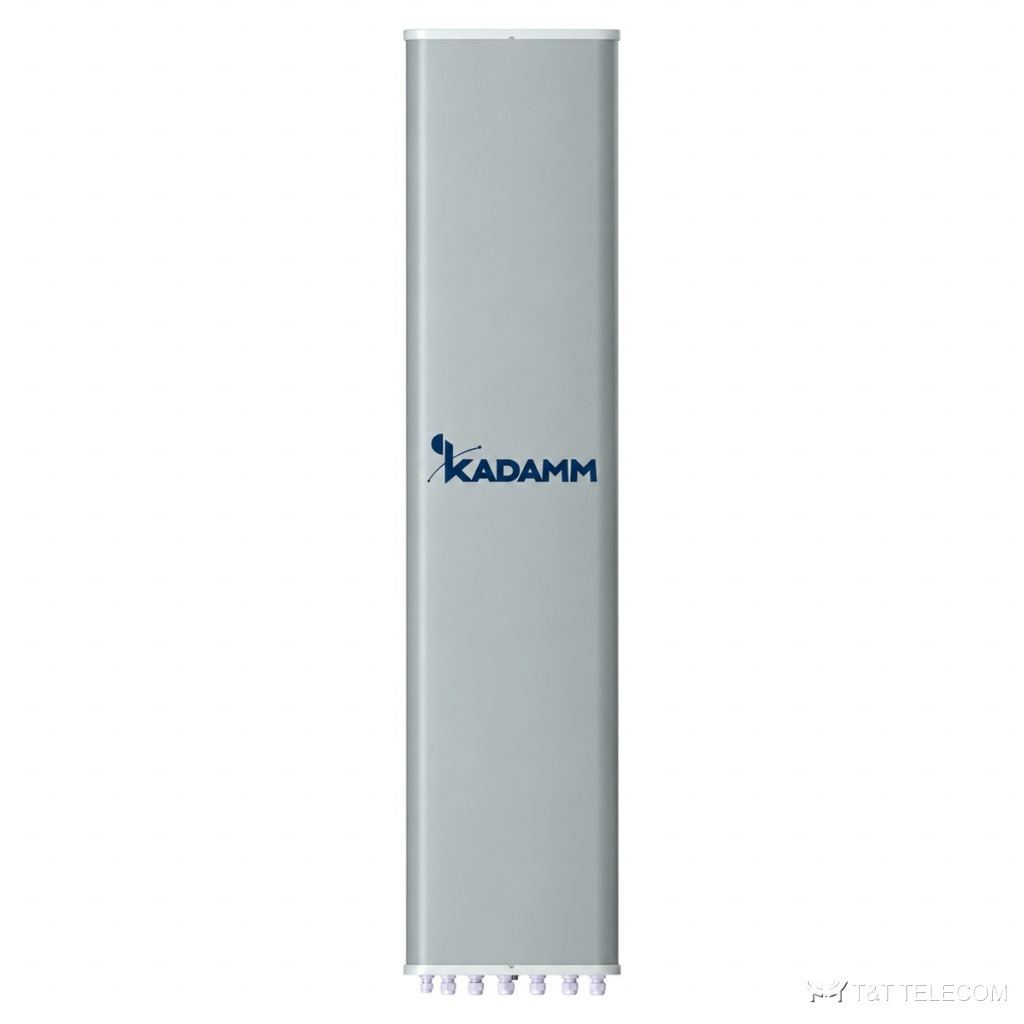

Модель KADAMM K804702618 — секторная панельная антенна для базовой станции. K804702618 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K804702618: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K804702618: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804702618 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804702618.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 13,4 ± 0,5 | 13,9 ± 0,5 | 14,1 ± 0,3 | 14,2 ± 0,6 |
| Коэффициент усиления, дБи | 13,6 | 14,1 | 14,3 | 14,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 7° | 68 ± 4° | 66 ± 4° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,6 ± 1,2° | 14,2 ± 1,2° | 13,4 ± 1,1° | 12,6 ± 1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 21 | более 22 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 20 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1,R2//(Y1,Y2)≥ 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1: 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17 ± 0,5 | 17,4 ± 0,5 | 17,6 ± 0,6 |
| Коэффициент усиления, дБи | 17 | 17,2 | 17,6 | 17,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 64 ± 6° | 65 ± 8° | 61 ± 5° | 57 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,6° | 6,1 ± 0,5° | 5,5 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 18 | более 16 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 18 | более 17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 379 × 198 мм |
| Размеры упаковки | 1790 × 445 × 250 мм |
| Масса антенны | 26 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 36 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 330 / 130 / 550 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K804702618 — 698–960 МГц и 1710–2690 МГц.
- Усиление K804702618 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804702618: в горизонтальной плоскости 65°/65°, в вертикальной 15,6 ± 1,2° / 14,2 ± 1,2° / 13,4 ± 1,1° / 12,6 ± 1°.
- Наклон луча K804702618: 2–12°.
- Разъёмы K804702618 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804702618: Ø50–Ø115 мм; ветровая нагрузка 330 / 130 / 550 Н.
- Габариты и масса K804702618: 1499 × 379 × 198 мм, 26 кг.
Поставка и документы
Поставляем KADAMM K804702618 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K804702618?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804702618?
17,8 дБи. Ширина луча — 65°/65°.
Как крепится K804702618?
Ø.50–Ø115 мм
