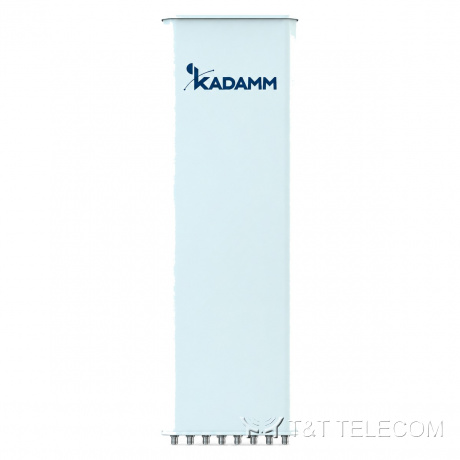

KADAMM K804602719v01 — четырёхдиапазонная секторная антенна 2×617–894 / 2×1695–2690 МГц, 19 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

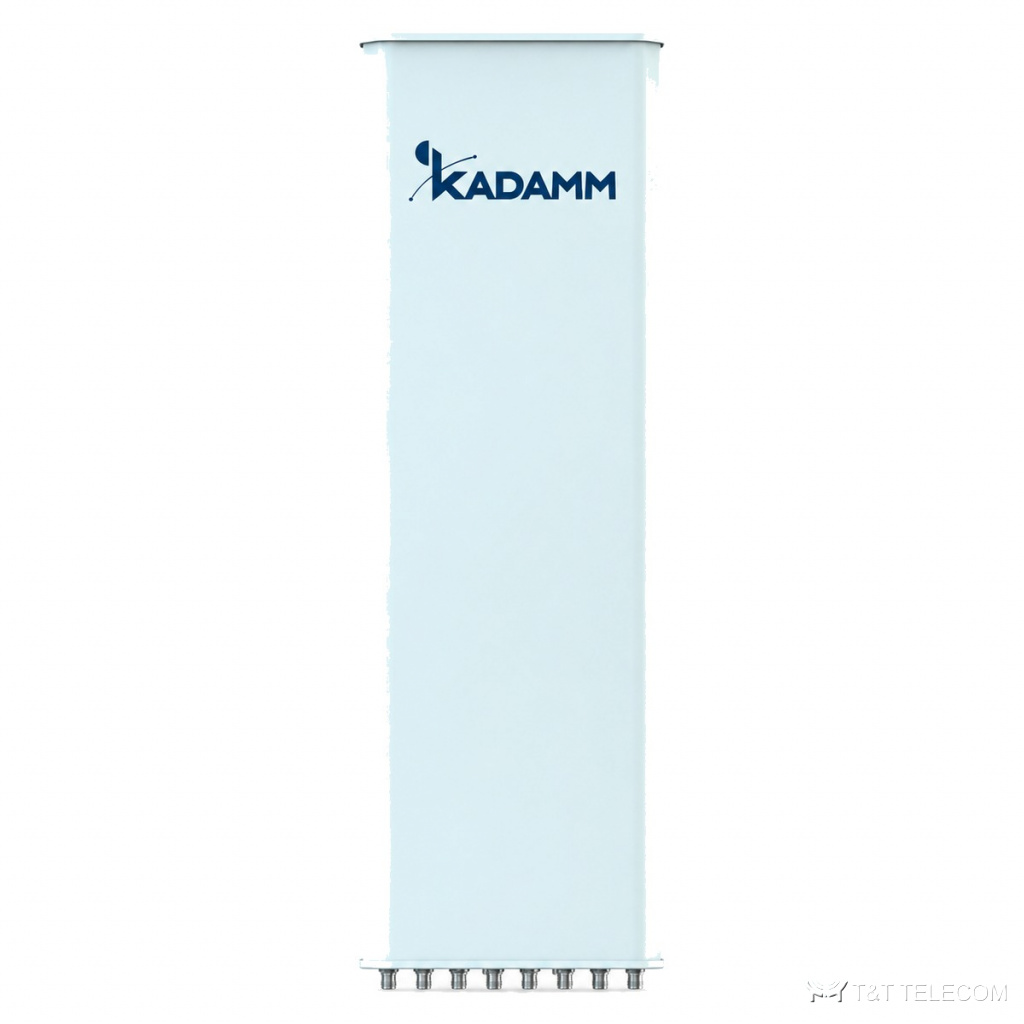

KADAMM K804602719v01: секторная панельная антенна для базовой станции. На мачте или крыше K804602719v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K804602719v01: полоса 617–894 МГц и 1695–2690 МГц; усиление 19 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K804602719v01 работают LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804602719v01 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K804602719v01 без смены опоры.
Технические характеристики
Массив R1/R2: 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 15,4 | 16,4 | 16,2 |
| Усиление во всём диапазоне наклонов, дБи | 15,2 ± 0,5 | 16,2 ± 0,5 | 16,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 62 ± 6° | 60 ± 9° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,8° | 8,5 ± 0,5° | 7,5 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 17 |
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Система 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 18,2 | 18,5 | 18,5 | 19 |
| Усиление во всём диапазоне наклонов, дБи | 18 ± 0,5 | 18,3 ± 0,5 | 18,3 ± 0,5 | 18,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 66 ± 6° | 68 ± 6° | 61 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,1 ± 0,6° | 5,4 ± 0,4° | 4,8 ± 0,3° | 4,3 ± 0,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 15 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2599 × 499 × 198 мм |
| Размеры упаковки | 2884 × 565 × 250 мм |
| Масса антенны | 44,6 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 63,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 935 / 260 / 1270 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K804602719v01 — 617–894 МГц и 1695–2690 МГц.
- Усиление K804602719v01 — 19 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804602719v01: в горизонтальной плоскости 65°/65°, в вертикальной 9,8 ± 0,8° / 8,5 ± 0,5° / 7,5 ± 0,6°.
- Наклон луча K804602719v01: 2–10° / 2–12°.
- Разъёмы K804602719v01 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804602719v01: Ø50–Ø115 мм; ветровая нагрузка 935 / 260 / 1270 Н.
- Габариты и масса K804602719v01: 2599 × 499 × 198 мм, 44,6 кг.
Поставка и документы
Поставляем KADAMM K804602719v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K804602719v01?
Рабочая полоса K804602719v01 — 617–894 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у K804602719v01?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804602719v01?
19 дБи. Ширина луча — 65°/65°.
