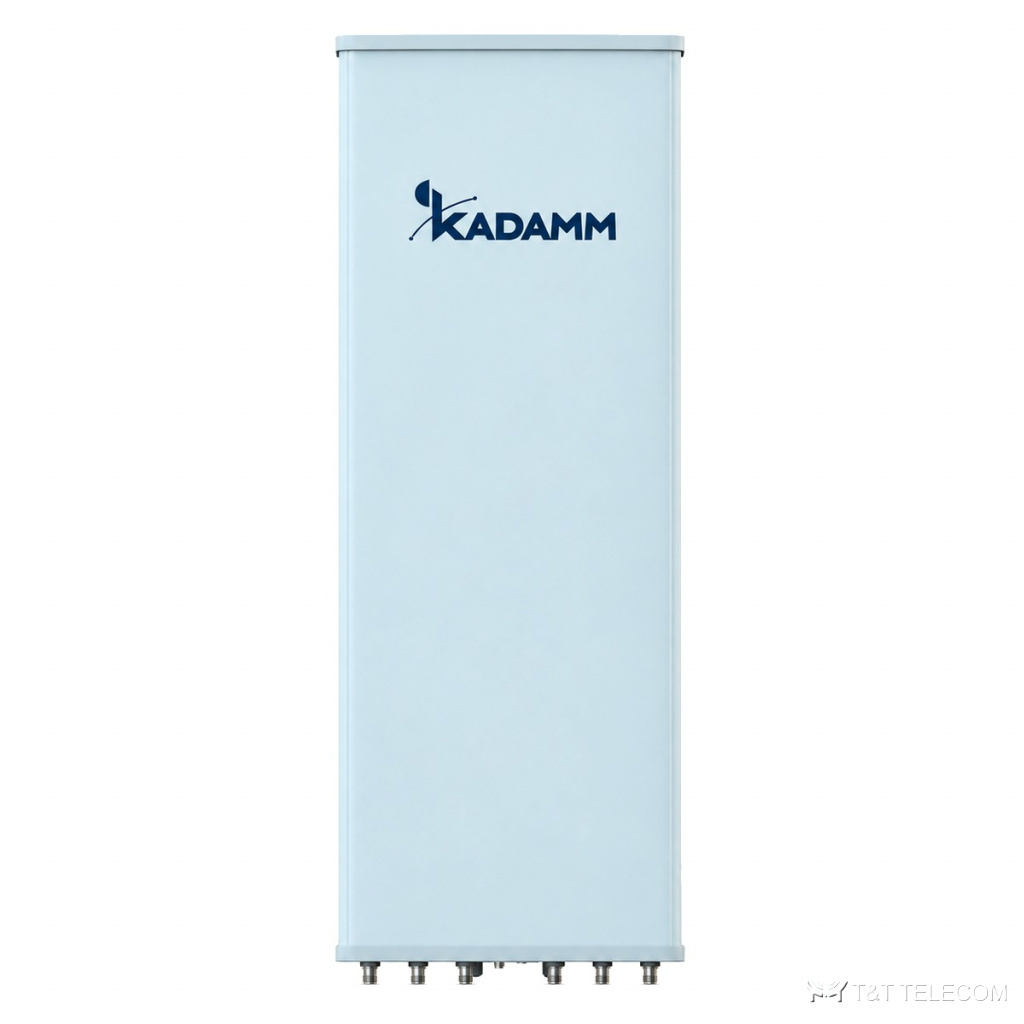

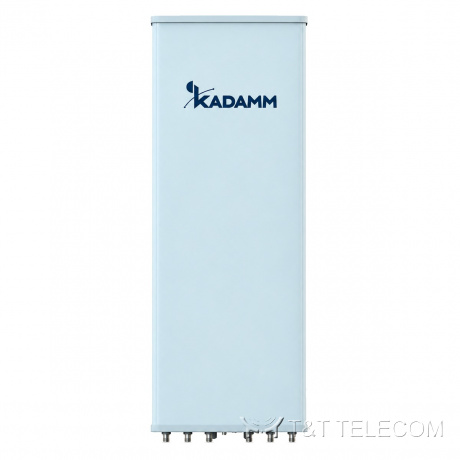

KADAMM K804602719 — четырёхдиапазонная секторная антенна 2×617–894 / 2×1695–2690 МГц, 19 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804602719 — секторная панельная антенна для базовой станции. Задача K804602719 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K804602719: полоса 617–894 МГц и 1695–2690 МГц; усиление 19 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 500 Вт.
Где применяют
- Через K804602719 работают LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K804602719 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804602719.
Технические характеристики
Массив R1/R2: 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 14,4 | 15,4 | 15,2 |
| Усиление во всём диапазоне наклонов, дБи | 14,2 ± 0,5 | 15,2 ± 0,5 | 15 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 62 ± 6° | 60 ± 9° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,4 ± 1,2° | 11,2 ± 1,1° | 10,0 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 | ≥23 | ≥24 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥16 | ≥18 | ≥17 |
| Подавление первого бокового лепестка, дБ | ≥16 | ≥15 | ≥17 |
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 18,2 | 18,5 | 18,5 | 19 |
| Усиление во всём диапазоне наклонов, дБи | 18 ± 0,5 | 18,3 ± 0,5 | 18,3 ± 0,5 | 18,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 66 ± 4° | 68 ± 6° | 61 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,1 ± 0,6° | 5,4 ± 0,4° | 4,8 ± 0,3° | 4,3 ± 0,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 | ≥28 | ≥28 | ≥27 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 | |||
| Подавление первого бокового лепестка, дБ | ≥16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 /3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 33,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 44,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 240 / 990 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K804602719 — 617–894 МГц и 1695–2690 МГц.
- Усиление K804602719 — 19 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804602719: в горизонтальной плоскости 65°/65°, в вертикальной 13,4 ± 1,2° / 11,2 ± 1,1° / 10,0 ± 0,5°.
- Наклон луча K804602719: 2–12°.
- Под разъёмы K804602719 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804602719: Ø50–Ø115 мм; ветровая нагрузка 740 / 240 / 990 Н.
- Габариты и масса K804602719: 2080 × 499 × 198 мм, 33,8 кг.
Поставка и документы
KADAMM K804602719 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K804602719?
19 дБи. Ширина луча — 65°/65°.
Как крепится K804602719?
Ø.50–Ø115 мм
Что нужно для подбора K804602719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804602719.
