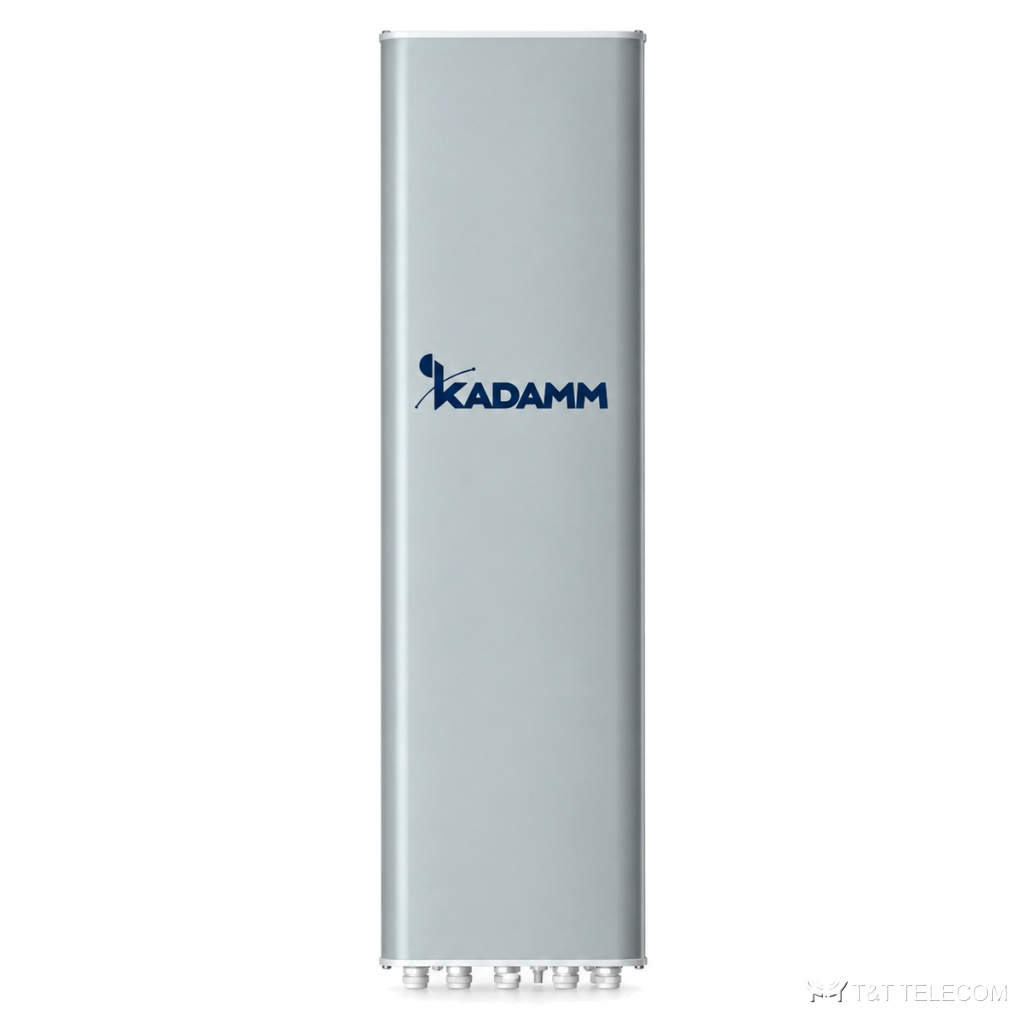

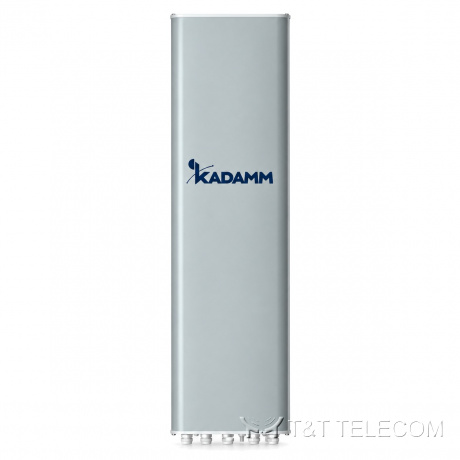

KADAMM K804333818 — четырёхдиапазонная секторная антенна 4×3300–3800 МГц, 17,3 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K804333818: секторная панельная антенна для базовой станции. Задача K804333818 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K804333818: полоса 3300–3800 МГц; усиление 17,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 100 Вт.
Для каких задач
- Через K804333818 работают 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K804333818.
- Добавление диапазонов на существующей площадке через порты K804333818.
Технические характеристики
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Диапазон частот | 4×3300–3800 МГц | |
| Коэффициент усиления, дБи | 17 ± 0,5 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 62 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6 ± 0,5° | 5,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 (при ±60°: более 8) | |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 |
| Поляризация | ±45° | |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Блок RET | KADAMM RET-800232114, съёмный, в комплекте | |
| Протокол RET | AISG 2.0 SRET | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 970 × 320 × 150 мм |
| Размеры упаковки | 1120 × 450 × 250 мм |
| Масса антенны | 12 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 20 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 345 / 135 / 410 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K804333818 — 3300–3800 МГц.
- Усиление K804333818 — 17,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804333818: в горизонтальной плоскости 65°, в вертикальной 6 ± 0,5° / 5,6 ± 0,4°.
- Наклон луча K804333818: 2–12°.
- Разъёмы K804333818 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804333818: Ø50–Ø115 мм; ветровая нагрузка 345 / 135 / 410 Н.
- Габариты и масса K804333818: 970 × 320 × 150 мм, 12 кг.
Поставка и документы
KADAMM K804333818 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K804333818?
Рабочая полоса K804333818 — 3300–3800 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
Какой разъём у K804333818?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804333818?
17,3 дБи. Ширина луча — 65°.
