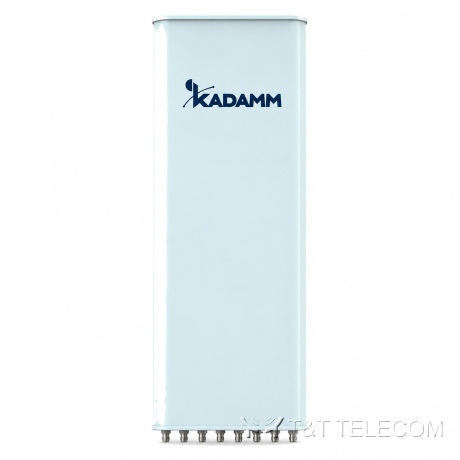

KADAMM K804172720 — четырёхдиапазонная секторная антенна 4×1710–2690 МГц, 19,7 дБи, 8 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

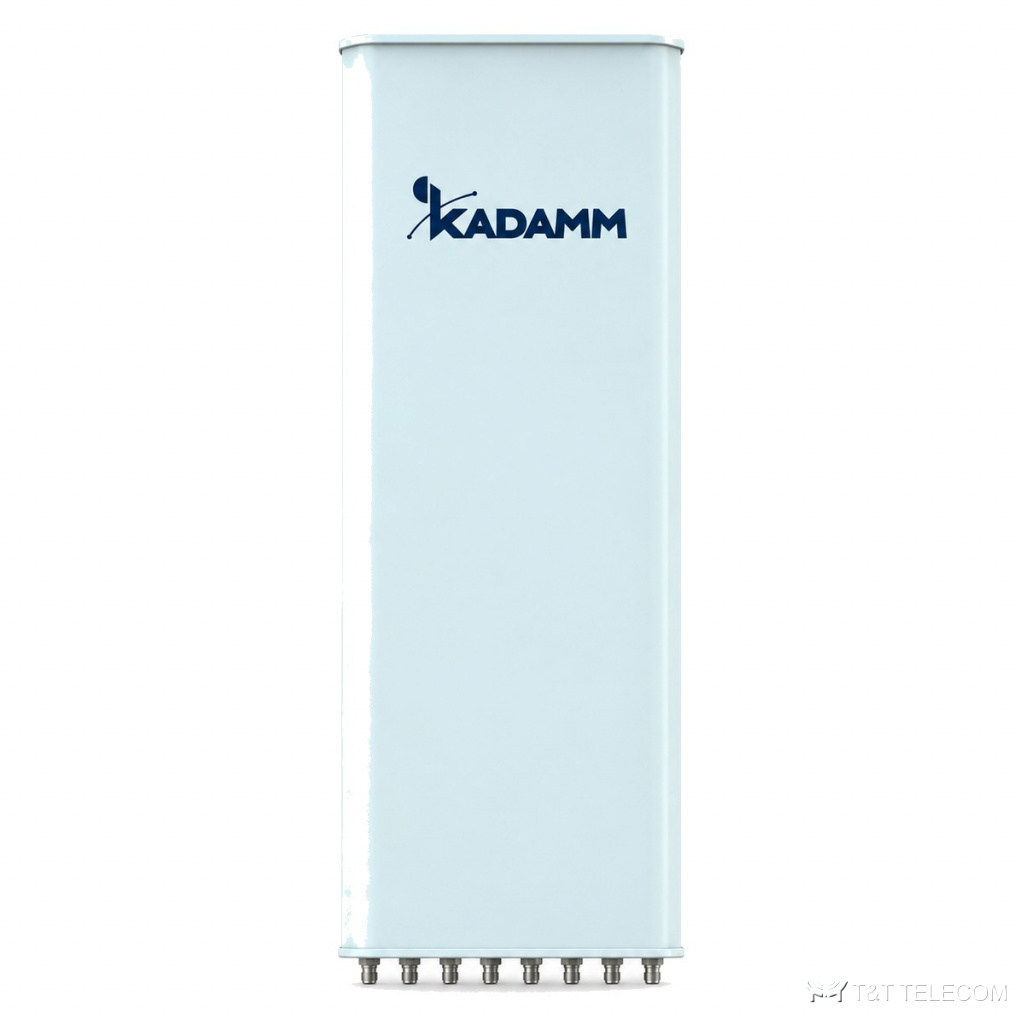

Модель KADAMM K804172720 — секторная панельная антенна для базовой станции. На мачте или крыше K804172720 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K804172720: полоса 1710–2690 МГц; усиление 19,7 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.
Область применения
- Диапазоны K804172720: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K804172720.
- Модернизация площадок: замена старых антенн на K804172720 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 4×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 19,2 | 19,5 | 19,7 | 19,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 2,5° | 62 ± 2,6° | 61 ± 1,8° | 62 ± 2,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,4° | 4,4 ± 0,3° | 4,1 ± 0,3° | 3,6 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–8° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 500 × 158 мм |
| Размеры упаковки | 2390 × 620 × 330 мм |
| Масса антенны | 32 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 44,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1063 / 248 / 1130 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K804172720 — 1710–2690 МГц.
- Коэффициент усиления K804172720 — 19,7 дБи; больше усиление — уже луч.
- Ширина луча K804172720: в горизонтальной плоскости 65°, в вертикальной 5,0 ± 0,4° / 4,4 ± 0,3° / 4,1 ± 0,3° / 3,6 ± 0,3°.
- Наклон луча K804172720: 2–8°.
- Разъёмы K804172720 — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K804172720: Ø50–Ø115 мм; ветровая нагрузка 1063 / 248 / 1130 Н.
- Габариты и масса K804172720: 1980 × 500 × 158 мм, 32 кг.
Поставка и документы
Поставляем KADAMM K804172720 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K804172720?
19,7 дБи. Ширина луча — 65°.
Как крепится K804172720?
Ø.50–Ø115 мм
Что нужно для подбора K804172720?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804172720.
