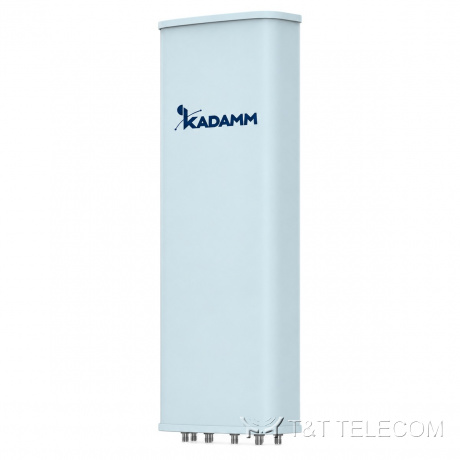

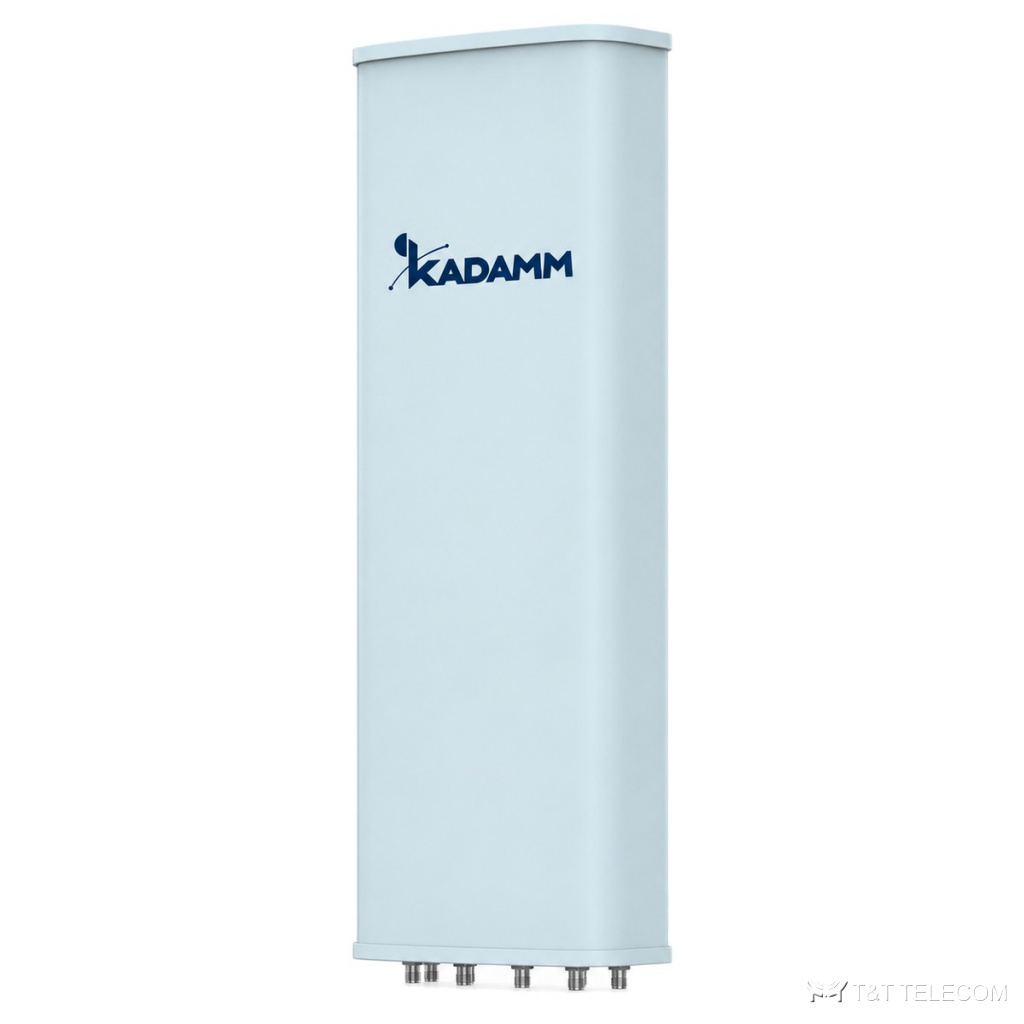

KADAMM K804172719 — четырёхдиапазонная секторная антенна 4×1710–2690 МГц, 18,2 дБи, 8 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K804172719 — секторная панельная антенна для базовой станции. Задача K804172719 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K804172719: полоса 1710–2690 МГц; усиление 18,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 200 Вт.
Где применяют
- Через K804172719 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K804172719 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K804172719.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 4×1710–2690 МГц | |||
| Усиление при среднем наклоне, дБи | 17,2 | 17,5 | 18,0 | 18,2 |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,5 | 17,3 ± 0,5 | 17,8 ± 0,5 | 18,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° | 65 ± 5° | 62 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,5° | 6,1 ± 0,4° | 5,4 ± 0,4° | 5,1 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 500 × 158 мм |
| Размеры упаковки | 1770 × 620 × 330 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 33,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 744 / 217 / 832 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K804172719 — 1710–2690 МГц.
- Усиление K804172719 — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K804172719: в горизонтальной плоскости 65°, в вертикальной 6,8 ± 0,5° / 6,1 ± 0,4° / 5,4 ± 0,4° / 5,1 ± 0,3°.
- Наклон луча K804172719: 2–12°.
- Под разъёмы K804172719 (8×4.3-10) подбирают джамперы и переходы.
- Монтаж K804172719: Ø50–Ø115 мм; ветровая нагрузка 744 / 217 / 832 Н.
- Габариты и масса K804172719: 1360 × 500 × 158 мм, 23 кг.
Поставка и документы
KADAMM K804172719 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K804172719?
Рабочая полоса K804172719 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K804172719?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K804172719?
18,2 дБи. Ширина луча — 65°.
