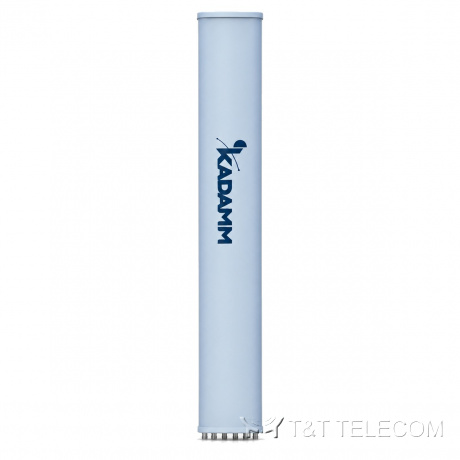

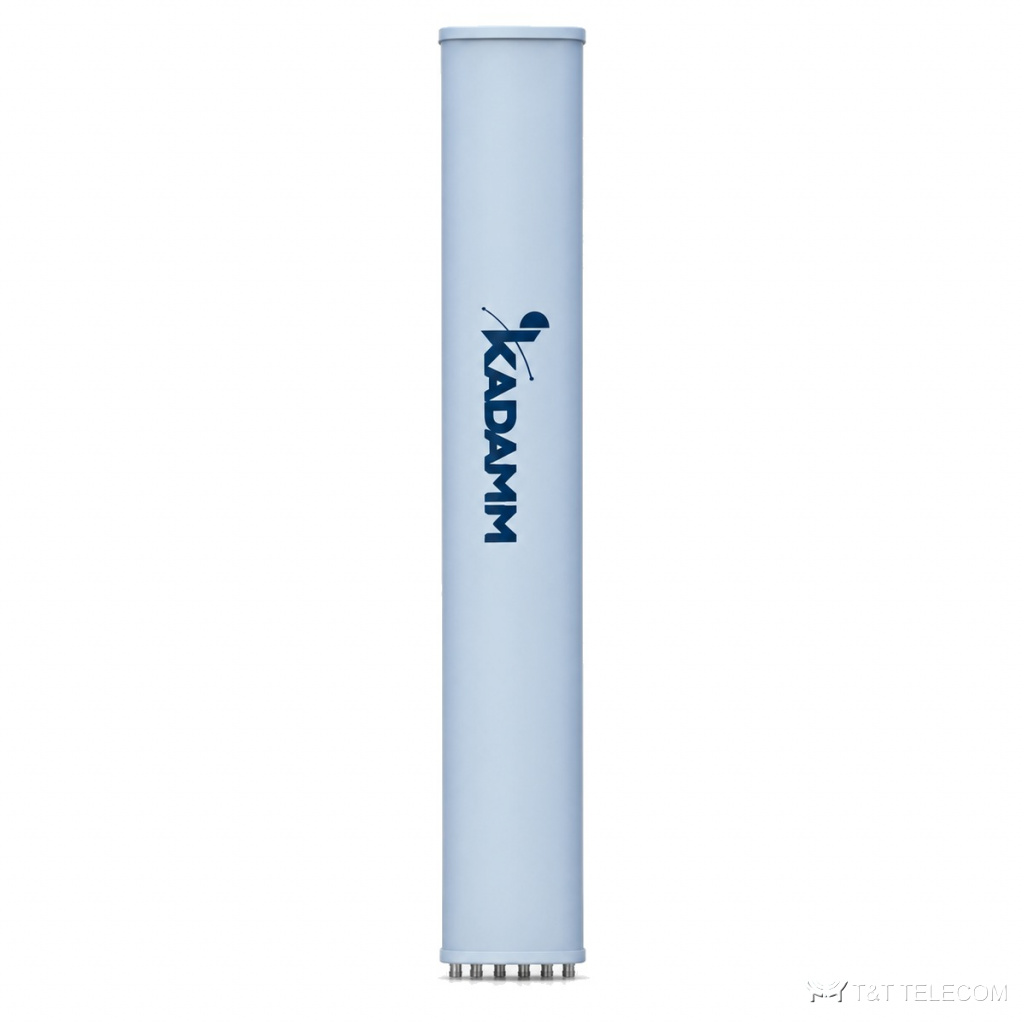

KADAMM K803902118 — трёхдиапазонная секторная антенна 790–960 / 2×1710–2170 МГц, 17,5 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K803902118 — секторная панельная антенна для базовой станции. K803902118 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K803902118: полоса 790–960 МГц и 1710–2170 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K803902118 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803902118.
- Добавление диапазонов на существующей площадке через порты K803902118.
Технические характеристики
Массив R1: 790–960 МГц
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,5 | 16,8 | 17,0 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,4 | 16,6 ± 0,4 | 16,8 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 67 ± 4° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,5° | 8,0 ± 0,5° | 7,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 |
| Электрический наклон | 0–8° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив B1: 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,4 | 17,0 ± 0,4 | 17,3. ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,6 ± 0,5° | 7,2 ± 0,4° | 6,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0/3GPP | ||
| Грозозащита | Заземление по постоянному току | ||
Массив B2: 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,8 | 17,0 | 17,4 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,4 | 16,8 ± 0,4 | 17,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,0 ± 0,4° | 6,5 ± 0,4° | 6,0 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0/3GPP | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 270 × 140 мм |
| Размеры упаковки | 3105 × 365 × 220 мм |
| Масса антенны | 26,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 38 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 903 / 330 / 1073 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K803902118: 790–960 МГц и 1710–2170 МГц.
- Коэффициент усиления K803902118 — 17,5 дБи; больше усиление — уже луч.
- Ширина луча K803902118: в горизонтальной плоскости 65°/65°/65°, в вертикальной 8,8 ± 0,5° / 8,0 ± 0,5° / 7,6 ± 0,4°.
- Наклон луча K803902118: 0–8° / 0–10°.
- Разъёмы K803902118 — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K803902118: Ø50–Ø115 мм; ветровая нагрузка 903 / 330 / 1073 Н.
- Габариты и масса K803902118: 2680 × 270 × 140 мм, 26,8 кг.
Поставка и документы
Подберём KADAMM K803902118 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K803902118?
17,5 дБи. Ширина луча — 65°/65°/65°.
Как крепится K803902118?
Ø.50–Ø115 мм
Что нужно для подбора K803902118?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803902118.
