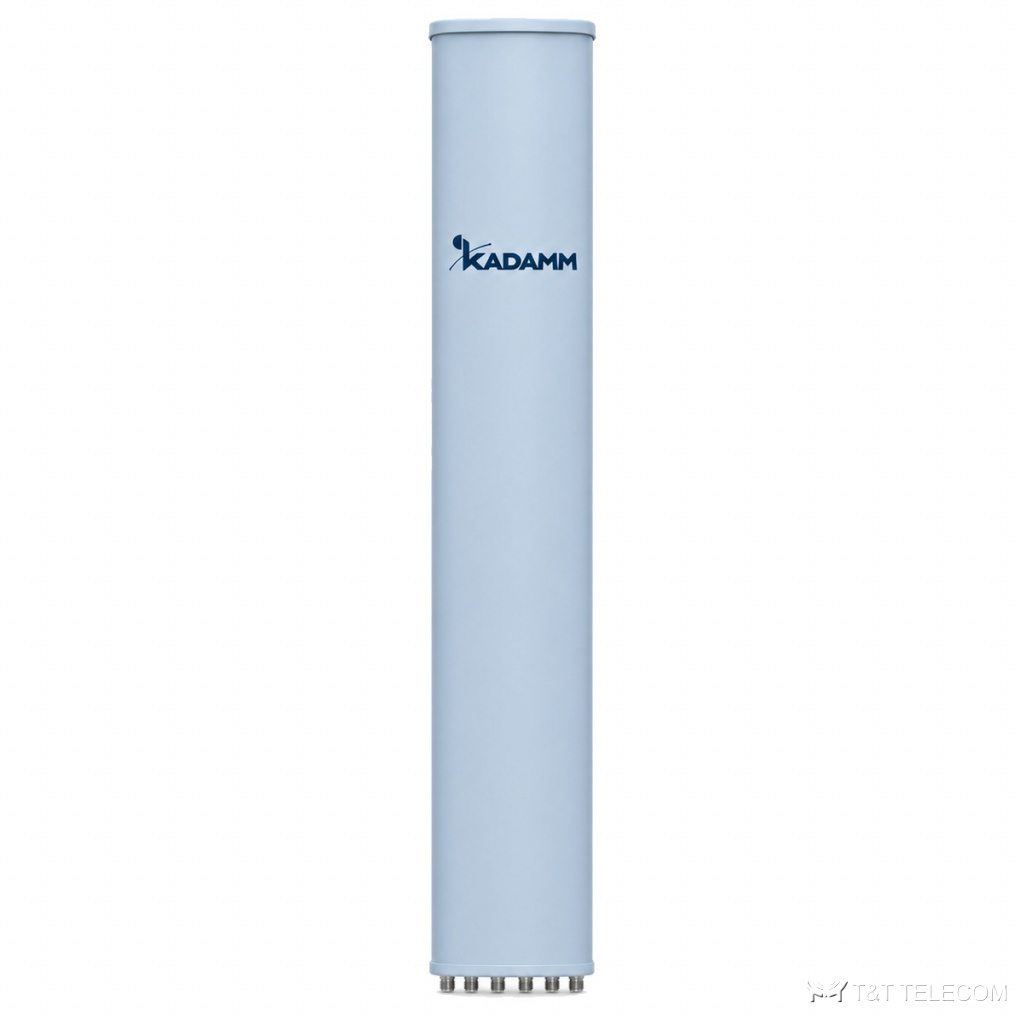

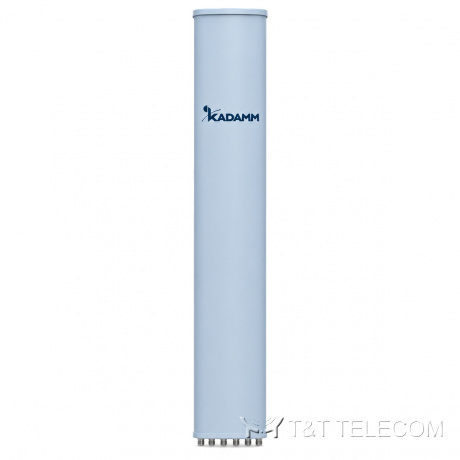

KADAMM K803902117 — трёхдиапазонная секторная антенна 790–960 / 1710–2170 / 710–2170 МГц, 16,5 дБи, 6 портов, RET

Name: KADAMM K803902117 — трёхдиапазонная секторная антенна 790–960 / 1710–2170 / 710–2170 МГц, 16,5 дБи, 6 портов, RET
Brand: KADAMM
SKU: KADAMM K803902117

Многодиапазонные секторные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM K803902117 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Модель KADAMM K803902117 — секторная панельная антенна для базовой станции. Задача K803902117 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K803902117: полоса 790–960 МГц и 1710–2170 МГц и 710–2170 МГц; усиление 16,5 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.

Область применения

Диапазоны K803902117: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
Макросоты городских и пригородных сетей — K803902117 в секторах базовой станции.
Модернизация площадок: замена старых антенн на K803902117 без смены опоры.

Технические характеристики

Массив R1: 790–960 МГц

Параметр	790–862 МГц	824–894 МГц	880–960 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,5	15,8	16,0
Усиление во всём диапазоне наклонов, дБи	15,3 ± 0,4	15,6 ± 0,4	15,8 ± 0,3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5°	67 ± 4°	65 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,8 ± 0,6°	9,3 ± 0,6°	8,8 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 24	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 18	более 18	более 17
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥28
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току

Массив B1: 1710–2170 МГц

Параметр	1710–1880 МГц	1850–1990 МГц	1920–2170 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	16,0	16,2	16,5
Усиление во всём диапазоне наклонов, дБи	15,8 ± 0,4	16,0 ± 0,4	16,3. ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5°	67 ± 5°	66 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	9,7 ± 0,7°	9,2 ± 0,6°	8,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 19	более 20
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥28
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Массив B2: 710–2170 МГц

Параметр	710–1880 МГц	1850–1990 МГц	1920–2170 МГц
Поляризация	±45°
Усиление при среднем наклоне, дБи	15,8	16,0	16,4
Усиление во всём диапазоне наклонов, дБи	15,6 ± 0,4	15,8 ± 0,4	16,2 ± 0,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 5°	67 ± 5°	66 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,6 ± 0,6°	8,2 ± 0,5°	7,6 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	более 25	более 25	более 24
Поляризационная развязка (кроссполяризационная), дБ	более 19	более 19	более 20
Подавление первого бокового лепестка, дБ	более 17	более 17	более 16
Электрический наклон	0–10°
КСВН	менее 1,5
Развязка между входами одной системы, дБ	≥28
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153
Входное сопротивление	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	6 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1980 × 270 × 140 мм
Размеры упаковки	2305 × 365 × 220 мм
Масса антенны	23 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	33,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	635 / 229 / 754 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–10°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Подбор под объект

Рабочие частоты системы должны лежать внутри полосы K803902117: 790–960 МГц и 1710–2170 МГц и 710–2170 МГц.
Коэффициент усиления K803902117 — 16,5 дБи; больше усиление — уже луч.
Ширина луча K803902117: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,8 ± 0,6° / 9,3 ± 0,6° / 8,8 ± 0,5°.
Наклон луча K803902117: 0–10°.
Разъёмы K803902117 — 6×4.3-10; кабельные сборки готовят под них заранее.
Монтаж K803902117: Ø50–Ø115 мм; ветровая нагрузка 635 / 229 / 754 Н.
Габариты и масса K803902117: 1980 × 270 × 140 мм, 23 кг.

Поставка и документы

Поставляем KADAMM K803902117 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у K803902117?
16,5 дБи. Ширина луча — 65°/65°/65°.

Как крепится K803902117?
Ø.50–Ø115 мм

Что нужно для подбора K803902117?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803902117.
