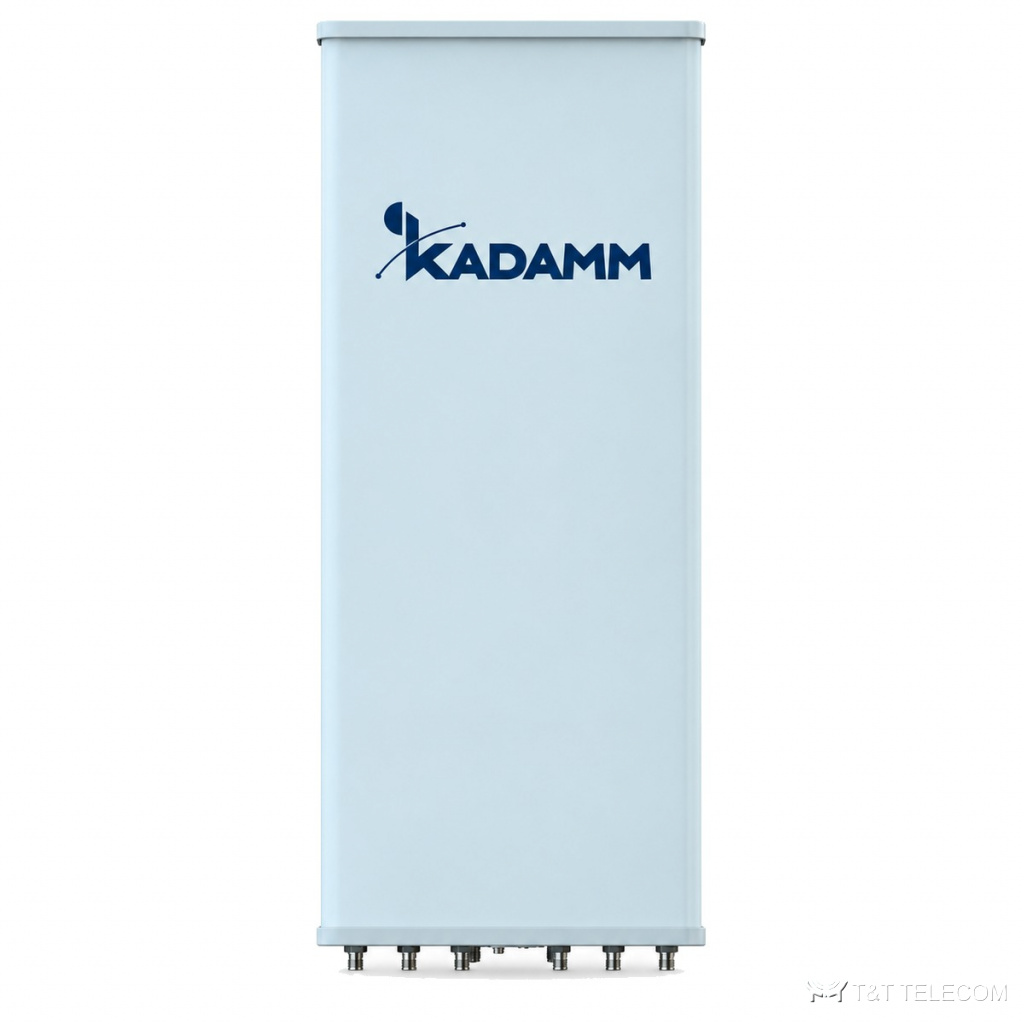

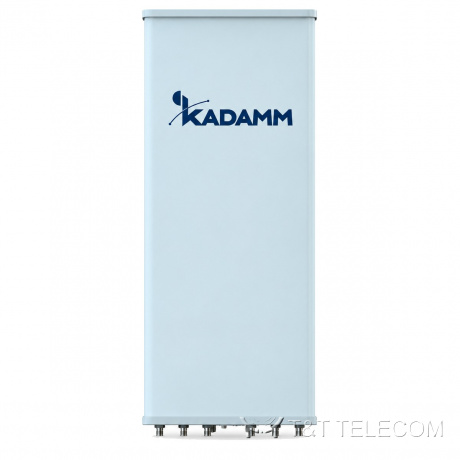

KADAMM K803802720s — трёхдиапазонная секторная антенна 698–960 / 2×1710–2690 МГц, 19,5 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803802720s: секторная панельная антенна для базовой станции. K803802720s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K803802720s: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,5 дБи; ширина луча 33°/33°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K803802720s: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803802720s.
- Добавление диапазонов на существующей площадке через порты K803802720s.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,5 | 17,8 | 18,0 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,5 | 17,5 ± 0,4 | 17,8 ± 0,5 | 18,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 4° | 35 ± 4° | 32 ± 3° | 28 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,3 ± 0,8° | 10,4 ± 0,6° | 9,8 ± 0,7° | 9,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 16 | более 15 |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 18,2 | 18,6 | 19,0 | 19,5 |
| Усиление во всём диапазоне наклонов, дБи | 18 ± 0,5 | 18,3 ± 0,5 | 18,7 ± 0,5 | 19,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 37 ± 3° | 34 ± 4° | 34 ± 4° | 30 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,9° | 8,5 ± 0,6° | 7,6 ± 0,5° | 6,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 27 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 18 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1990 × 499 × 198 мм |
| Размеры упаковки | 2080 × 565 × 250 мм |
| Масса антенны | 30 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1118 / 176 / 1272 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K803802720s — 698–960 МГц и 1710–2690 МГц.
- Усиление K803802720s — 19,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K803802720s: в горизонтальной плоскости 33°/33°, в вертикальной 11,3 ± 0,8° / 10,4 ± 0,6° / 9,8 ± 0,7° / 9,2 ± 0,6°.
- Наклон луча K803802720s: 2–12°.
- Разъёмы K803802720s — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K803802720s: Ø50–Ø115 мм; ветровая нагрузка 1118 / 176 / 1272 Н.
- Габариты и масса K803802720s: 1990 × 499 × 198 мм, 30 кг.
Поставка и документы
KADAMM K803802720s поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K803802720s?
Ø.50–Ø115 мм
Что нужно для подбора K803802720s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803802720s.
Какие частоты поддерживает K803802720s?
Рабочая полоса K803802720s — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
