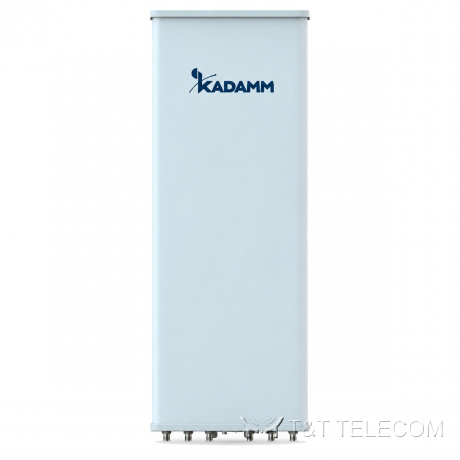

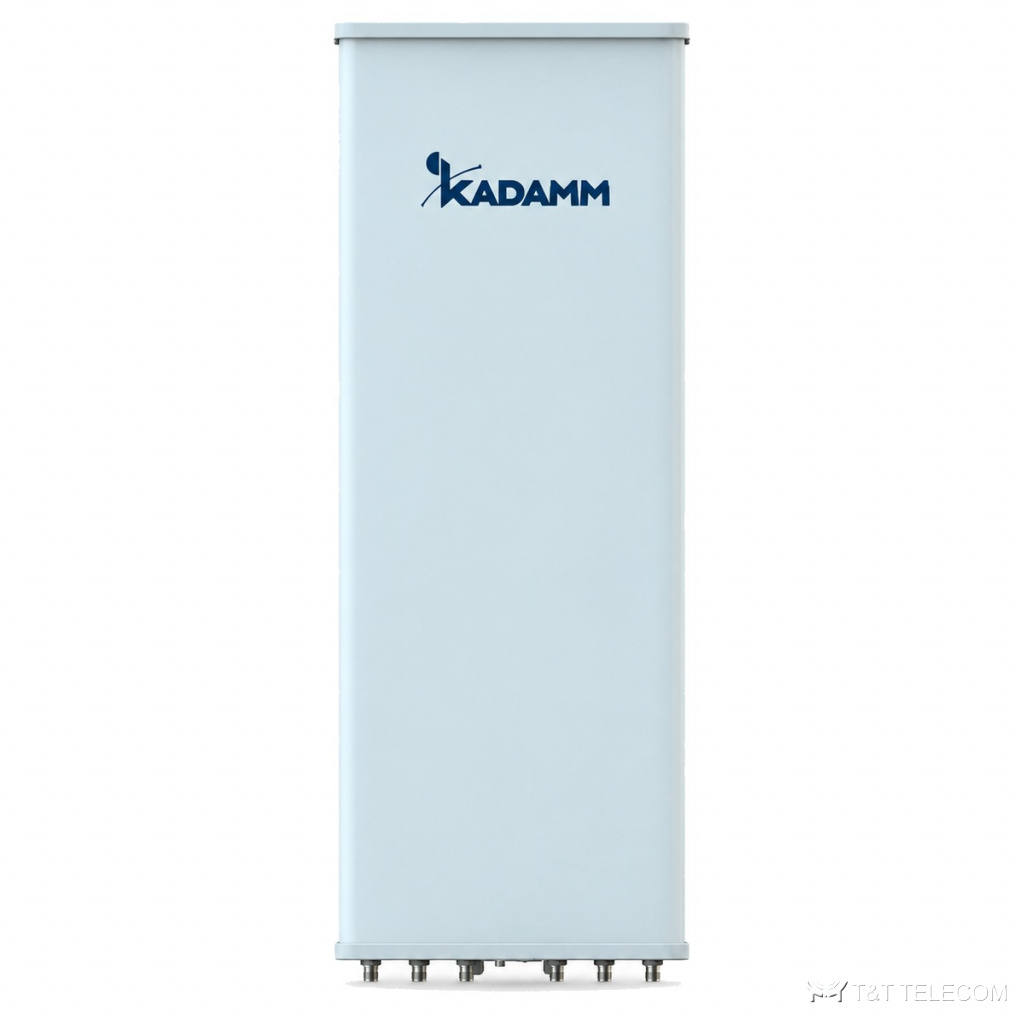

KADAMM K803802719s — трёхдиапазонная секторная антенна 698–960 / 2×1710–2690 МГц, 18,5 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803802719s — секторная панельная антенна для базовой станции. K803802719s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K803802719s: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 33°/33°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Где применяют
- Через K803802719s работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803802719s.
- Добавление диапазонов на существующей площадке через порты K803802719s.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,8 | 17,0 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,4 | 16,8 ± 0,4 | 17,0 ± 0,5 | 17,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 4° | 35 ± 4° | 32 ± 3° | 28 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,2° | 15,2 ± 0,9° | 14,8 ± 0,8° | 14,2 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 16 | более 15 | более 15 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,2 | 17,7 | 18,0 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,2 ± 0,5 | 17,8 ± 0,5 | 18,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 3° | 34 ± 4° | 32 ± 4° | 30 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,6 ± 1,1° | 12,6 ± 0,9° | 11,2 ± 0,8° | 10,3 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1895 × 620 × 342 мм |
| Масса антенны | 29,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 41 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 790 / 165 / 800 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K803802719s — 698–960 МГц и 1710–2690 МГц.
- Усиление K803802719s — 18,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K803802719s: в горизонтальной плоскости 33°/33°, в вертикальной 15,8 ± 1,2° / 15,2 ± 0,9° / 14,8 ± 0,8° / 14,2 ± 0,7°.
- Наклон луча K803802719s: 2–12°.
- Разъёмы K803802719s — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K803802719s: Ø50–Ø115 мм; ветровая нагрузка 790 / 165 / 800 Н.
- Габариты и масса K803802719s: 1499 × 499 × 178 мм, 29,5 кг.
Поставка и документы
Поставляем KADAMM K803802719s по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K803802719s?
Рабочая полоса K803802719s — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K803802719s?
6×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K803802719s?
18,5 дБи. Ширина луча — 33°/33°.
