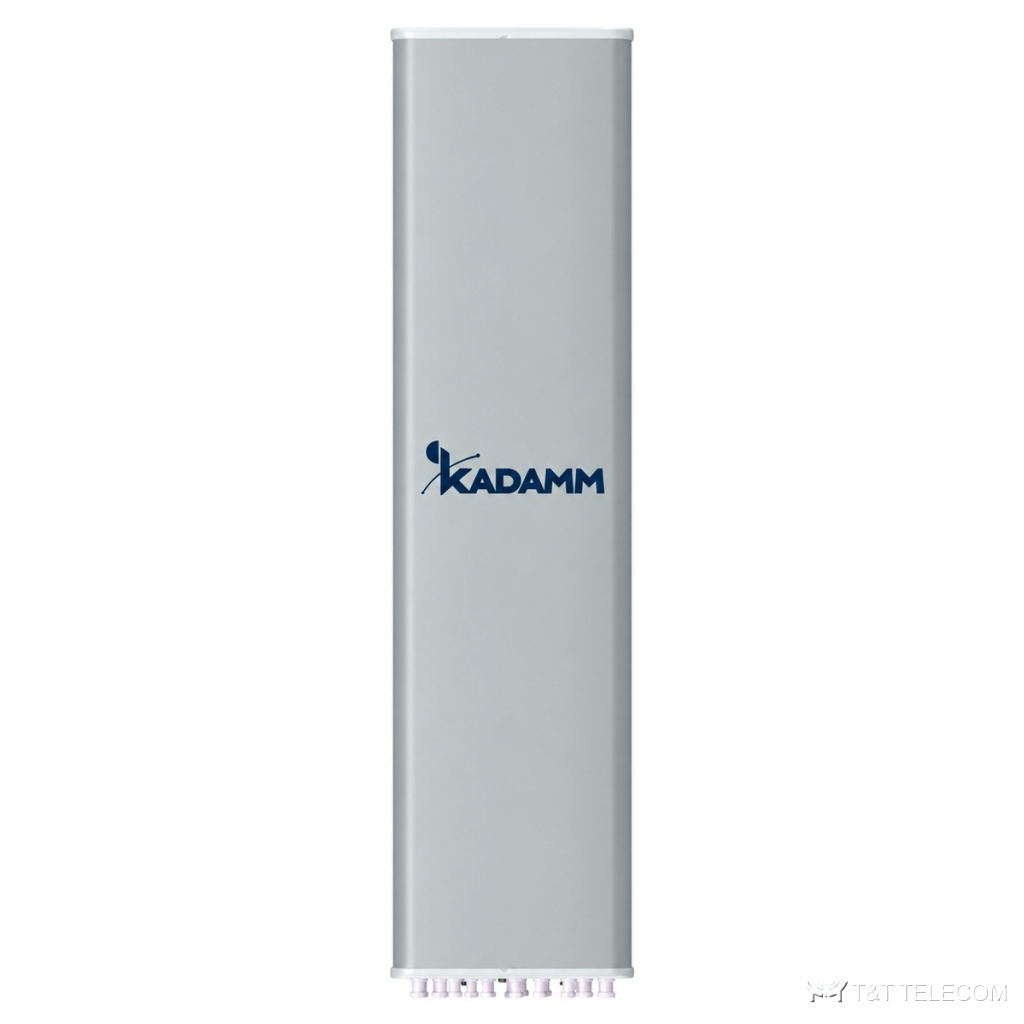

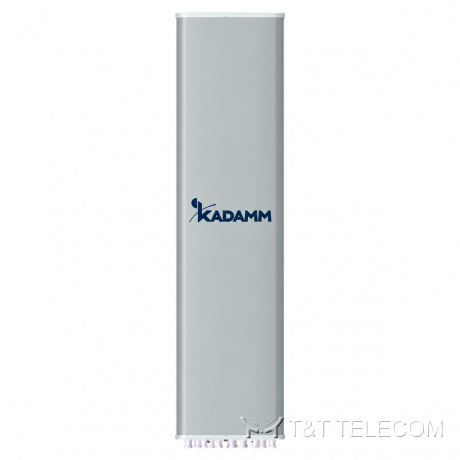

KADAMM K803802118v02 — трёхдиапазонная секторная антенна 698–960 / 2×1710–2690 МГц, 18 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803802118v02: секторная панельная антенна для базовой станции. На мачте или крыше K803802118v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K803802118v02: полоса 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Область применения
- Через K803802118v02 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803802118v02.
- Модернизация площадок: замена старых антенн на K803802118v02 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,5 | 16,7 | 16,9 | 17 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,5 | 16,5 ± 0,5 | 16,7 ± 0,5 | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 1,3° | 66 ± 1,9° | 66 ± 1,4° | 65 ± 1,4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,1 ± 0,6° | 8,3 ± 0,4° | 7,9 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 17 |
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,1 | 17,5 | 17,8 | 18 |
| Усиление во всём диапазоне наклонов, дБи | 17 ± 0,6 | 17,4 ± 0,5 | 17,7 ± 0,5 | 18,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 4,8° | 64 ± 4,0° | 63 ± 4,9° | 62 ± 4,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 5,7 ± 0,5° | 5,1 ± 0,4° | 4,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 18 | более 19 |
| Подавление первого бокового лепестка, дБ | более 19 | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2526 × 349 × 165 мм |
| Размеры упаковки | 2813 × 420 × 215 мм |
| Масса антенны | 24,2 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 37,1 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 565 / 160 / 880 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K803802118v02: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K803802118v02 — 18 дБи; больше усиление — уже луч.
- Ширина луча K803802118v02: в горизонтальной плоскости 65°/65°, в вертикальной 9,1 ± 0,6° / 8,3 ± 0,4° / 7,9 ± 0,4° / 7,5 ± 0,4°.
- Наклон луча K803802118v02: 0–10°.
- Под разъёмы K803802118v02 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803802118v02: Ø50–Ø115 мм; ветровая нагрузка 565 / 160 / 880 Н.
- Габариты и масса K803802118v02: 2526 × 349 × 165 мм, 24,2 кг.
Поставка и документы
KADAMM K803802118v02 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K803802118v02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803802118v02.
Какие частоты поддерживает K803802118v02?
Рабочая полоса K803802118v02 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K803802118v02?
6×4.3-10. Другие исполнения — уточняйте при заказе.
