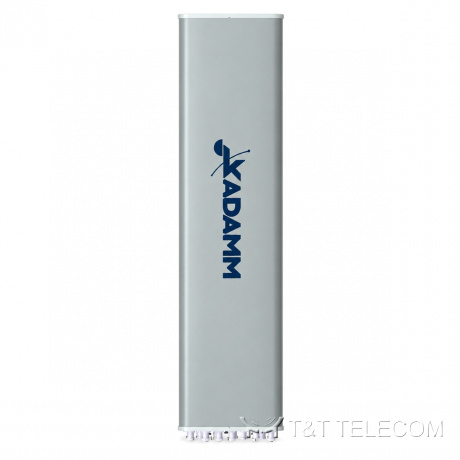

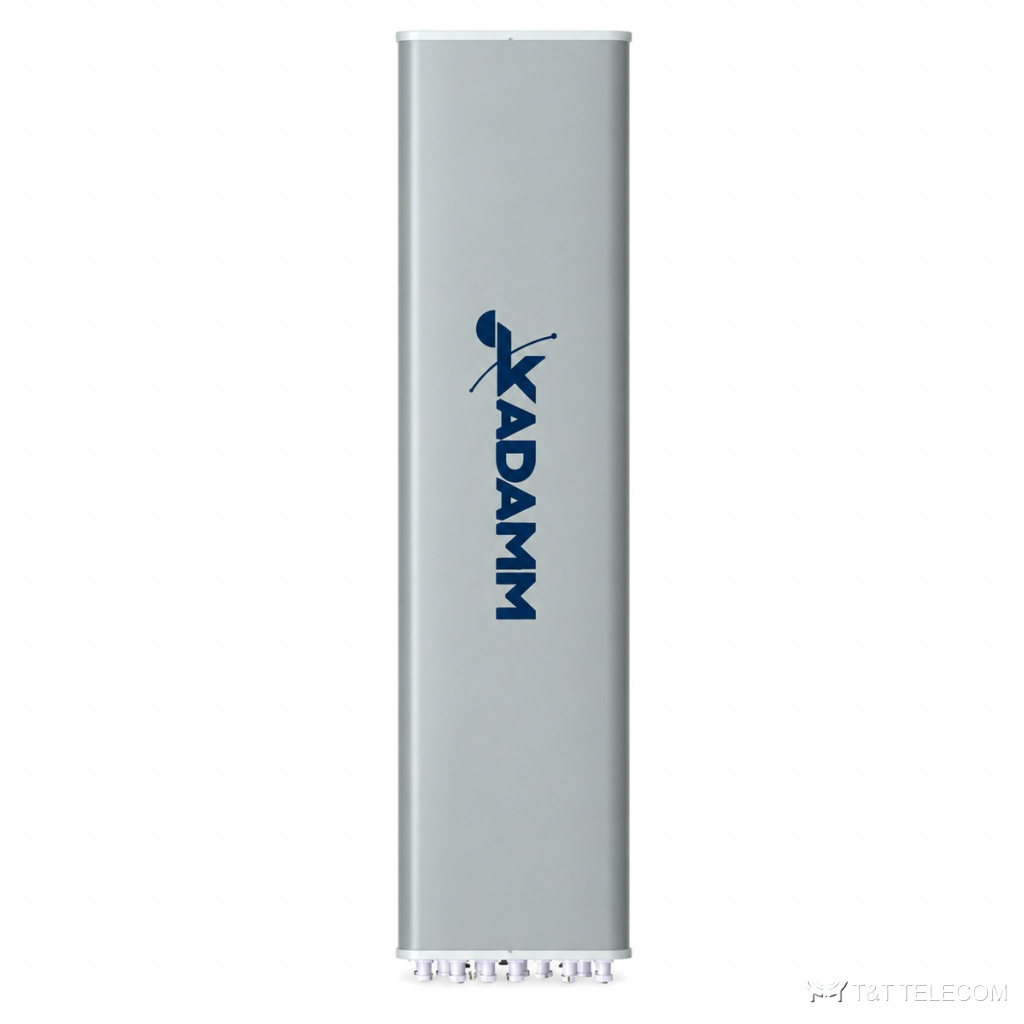

KADAMM K803802118v01 — трёхдиапазонная секторная антенна 698–960 / 2×1710–2690 МГц, 18 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803802118v01: секторная панельная антенна для базовой станции. Задача K803802118v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K803802118v01: полоса 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K803802118v01 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803802118v01.
- Модернизация площадок: замена старых антенн на K803802118v01 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,5 | 15,8 | 16,0 | 16,1 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,3 | 15,6 ± 0,4 | 15,8 ± 0,4 | 15,9 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3° | 65 ± 3° | 64 ± 3° | 62 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,3 ± 0,8° | 10,4 ± 0,6° | 10,1 ± 0,7° | 9,6 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 19 | более 19 |
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,0 | 17,4 | 17,7 | 18,0 |
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,6 | 17,3 ± 0,5 | 17,6 ± 0,5 | 17,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 60 ± 5° | 60 ± 6° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,4 ± 0,5° | 5,5 ± 0,4° | 5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 17 | более 16 |
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 355 × 165 мм |
| Размеры упаковки | 2415 × 460 × 260 мм |
| Масса антенны | 25,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 36 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 970 / 200 / 1230 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K803802118v01: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K803802118v01 — 18 дБи; больше усиление — уже луч.
- Ширина луча K803802118v01: в горизонтальной плоскости 65°/65°, в вертикальной 11,3 ± 0,8° / 10,4 ± 0,6° / 10,1 ± 0,7° / 9,6 ± 0,6°.
- Наклон луча K803802118v01: 0–10°.
- Под разъёмы K803802118v01 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803802118v01: Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н.
- Габариты и масса K803802118v01: 2080 × 355 × 165 мм, 25,5 кг.
Поставка и документы
Подберём KADAMM K803802118v01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K803802118v01?
Ø.50–Ø115 мм
Что нужно для подбора K803802118v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803802118v01.
Какие частоты поддерживает K803802118v01?
Рабочая полоса K803802118v01 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
