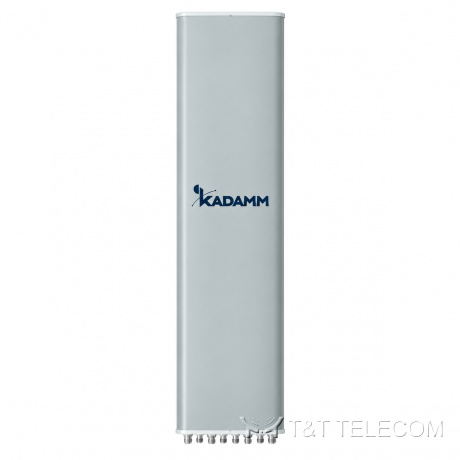

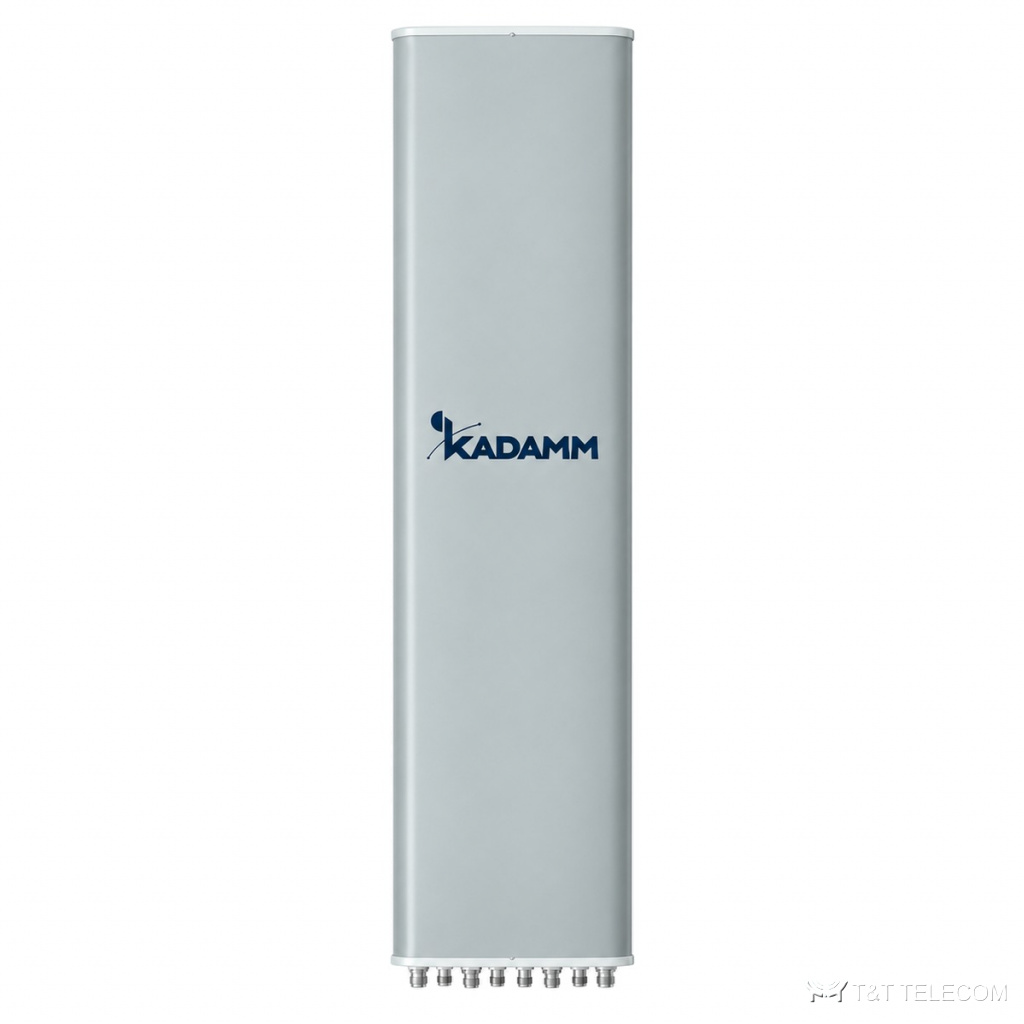

KADAMM K803802118 — трёхдиапазонная секторная антенна 698–960 / 2×1710–2690 МГц, 18,1 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K803802118 — секторная панельная антенна для базовой станции. K803802118 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K803802118: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,1 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K803802118: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K803802118 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K803802118 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,2 | 14,6 | 14,9 | 15,1 |
| Усиление во всём диапазоне наклонов, дБи | 14,0 ± 0,4 | 14,4 ± 0,4 | 14,7 ± 0,4 | 14,9 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 4° | 67 ± 3° | 66 ± 3° | 64 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,1 ± 1,4° | 14,7 ± 0,8° | 14,1 ± 1,0° | 12,9 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 17 | более 18 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,5 | 18,0 | 18,1 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,3 ± 0,5 | 17,7 ± 0,5 | 17,8 ± 0,5 | 17,3 ± 0,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 8° | 59 ± 6° | 60 ± 6° | 67 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,5° | 6,4 ± 0,5° | 5,5 ± 0,4° | 5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 23 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 21 | более 21 | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 | более 16 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 355 × 165 мм |
| Размеры упаковки | 1835 × 460 × 260 мм |
| Масса антенны | 19,7 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 598 / 187 / 669 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K803802118 — 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K803802118 — 18,1 дБи; больше усиление — уже луч.
- Ширина луча K803802118: в горизонтальной плоскости 65°/65°, в вертикальной 16,1 ± 1,4° / 14,7 ± 0,8° / 14,1 ± 1,0° / 12,9 ± 0,8°.
- Наклон луча K803802118: 2–14° / 2–12°.
- Под разъёмы K803802118 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803802118: Ø50–Ø115 мм; ветровая нагрузка 598 / 187 / 669 Н.
- Габариты и масса K803802118: 1499 × 355 × 165 мм, 19,7 кг.
Поставка и документы
Поставляем KADAMM K803802118 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K803802118?
Рабочая полоса K803802118 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K803802118?
6×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K803802118?
18,1 дБи. Ширина луча — 65°/65°.
