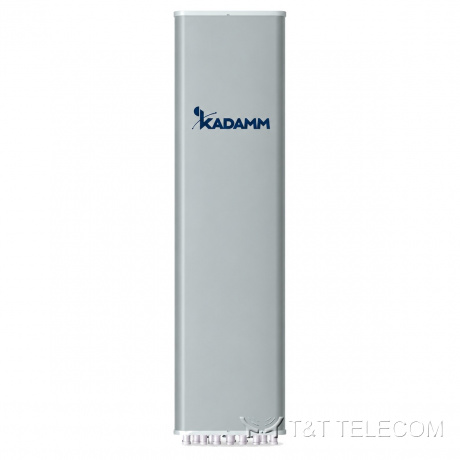

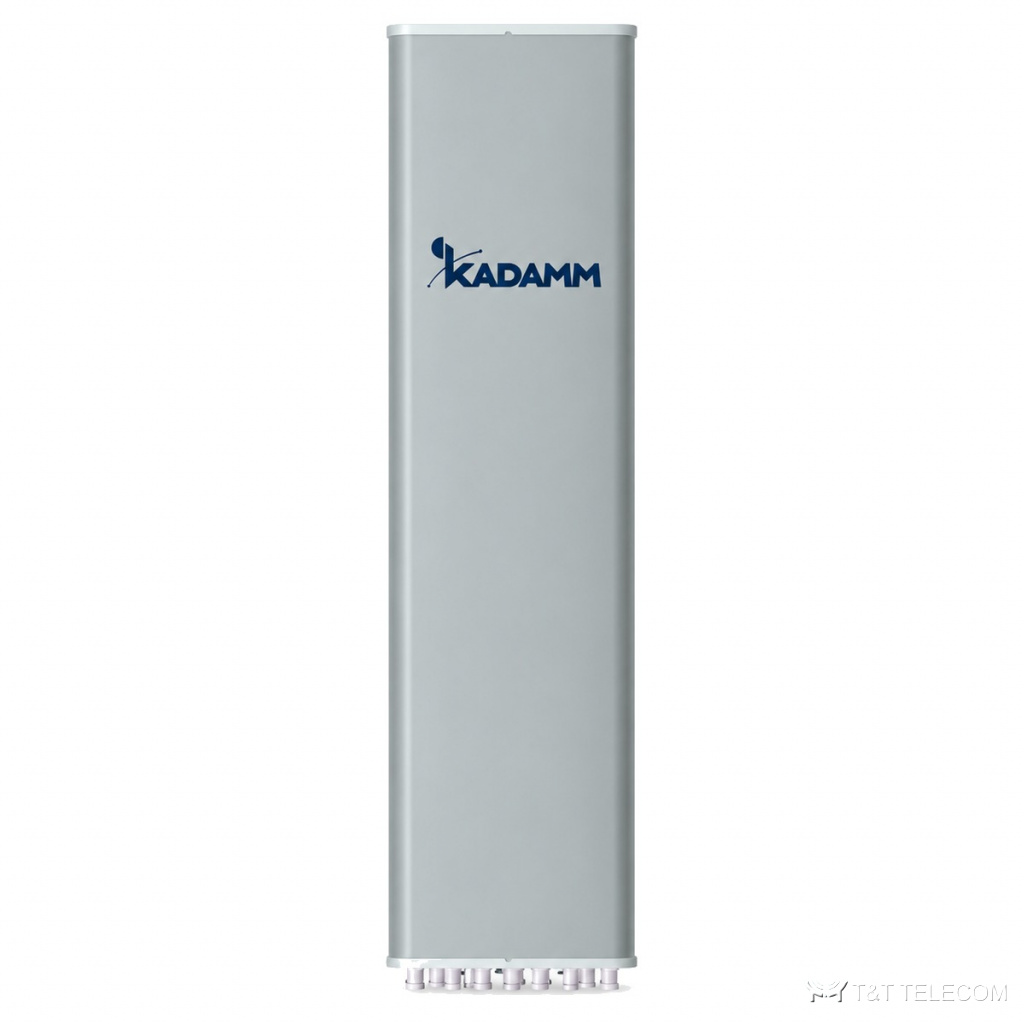

KADAMM K803702618v02 — трёхдиапазонная секторная антенна 617–894 / 2×1427–1518 / 2×1710–2690 МГц, 17,8 дБи, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K803702618v02 — секторная панельная антенна для базовой станции. На мачте или крыше K803702618v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K803702618v02: полоса 617–894 МГц и 1427–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K803702618v02 охватывает LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K803702618v02 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K803702618v02.
Технические характеристики
Массив R1: 617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 15,1 | 15,7 | 16,4 |
| Усиление во всём диапазоне наклонов, дБи | 14,9 ± 0,5 | 15,5 ± 0,5 | 16,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 68 ± 5° | 66 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,7 ± 0,8° | 8,5 ± 0,7° | 7,6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | ||
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,6 | 17,0 | 17,6 | 17,8 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,9 ± 0,5 | 17,4 ± 0,5 | 17,6 ± 0,5 | 17,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 5° | 62 ± 4° | 57 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 7,3 ± 0,6° | 6,2 ± 0,5° | 5,7 ± 0,5° | 5,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 355 × 165 мм |
| Размеры упаковки | 3125 × 460 × 260 мм |
| Масса антенны | 29,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1209 / 375 / 1352 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K803702618v02: 617–894 МГц и 1427–2690 МГц.
- Усиление K803702618v02 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K803702618v02: в горизонтальной плоскости 65°/65°, в вертикальной 9,7 ± 0,8° / 8,5 ± 0,7° / 7,6 ± 0,5°.
- Наклон луча K803702618v02: 2–12°.
- Под разъёмы K803702618v02 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803702618v02: Ø50–Ø115 мм; ветровая нагрузка 1209 / 375 / 1352 Н.
- Габариты и масса K803702618v02: 2680 × 355 × 165 мм, 29,5 кг.
Поставка и документы
Подберём KADAMM K803702618v02 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K803702618v02?
Ø.50–Ø115 мм
Что нужно для подбора K803702618v02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803702618v02.
Какие частоты поддерживает K803702618v02?
Рабочая полоса K803702618v02 — 617–894 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K803702618v02 — техническое описание 239.33 КБ
