KADAMM K803702618v01 — трёхдиапазонная секторная антенна 617–894 / 2×1427–1518 / 2×1710–2690 МГц, 17,8 дБи, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

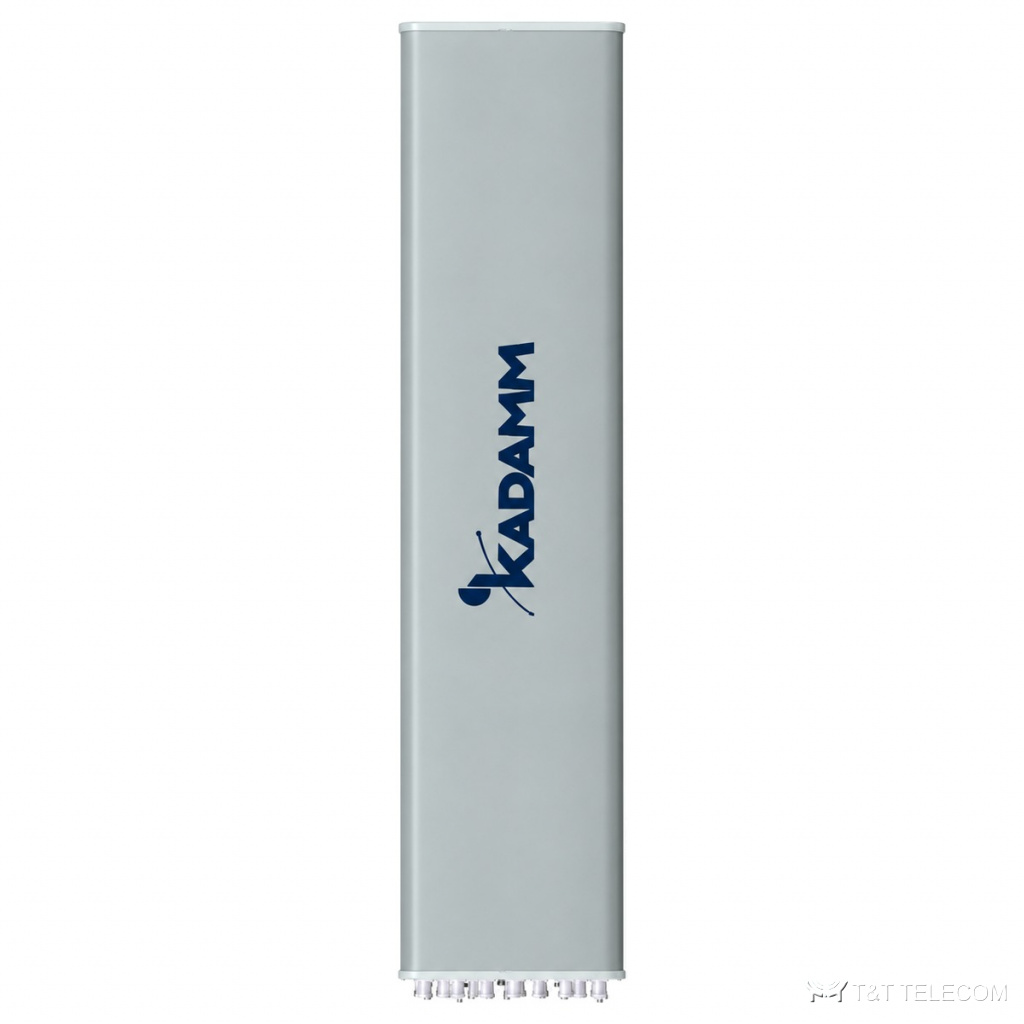

Модель KADAMM K803702618v01 — секторная панельная антенна для базовой станции. Задача K803702618v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K803702618v01: полоса 617–894 МГц и 1427–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K803702618v01 охватывает LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K803702618v01.
- Модернизация площадок: замена старых антенн на K803702618v01 без смены опоры.
Технические характеристики
Массив R1: 617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 14,5 | 15,0 | 15,4 |
| Усиление во всём диапазоне наклонов, дБи | 14,3 ± 0,5 | 14,8 ± 0,5 | 15,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 68 ± 5° | 66 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,8 ± 1,3° | 12,5 ± 1,0° | 11,3 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | ||
| Подавление первого бокового лепестка, дБ | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,6 | 17,0 | 17,6 | 17,8 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,9 ± 0,5 | 17,4 ± 0,5 | 17,6 ± 0,5 | 17,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 5° | 62 ± 4° | 57 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 7,3 ± 0,6° | 6,2 ± 0,5° | 5,7 ± 0,5° | 5,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 355 × 165 мм |
| Размеры упаковки | 2465 × 460 × 260 мм |
| Масса антенны | 24,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 34,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 885 / 278 / 990 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K803702618v01: 617–894 МГц и 1427–2690 МГц.
- Коэффициент усиления K803702618v01 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K803702618v01: в горизонтальной плоскости 65°/65°, в вертикальной 13,8 ± 1,3° / 12,5 ± 1,0° / 11,3 ± 0,7°.
- Наклон луча K803702618v01: 2–12°.
- Под разъёмы K803702618v01 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803702618v01: Ø50–Ø115 мм; ветровая нагрузка 885 / 278 / 990 Н.
- Габариты и масса K803702618v01: 2080 × 355 × 165 мм, 24,5 кг.
Поставка и документы
Поставляем KADAMM K803702618v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K803702618v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803702618v01.
Какие частоты поддерживает K803702618v01?
Рабочая полоса K803702618v01 — 617–894 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у K803702618v01?
6×4.3-10. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K803702618v01 — техническое описание 409.14 КБ
