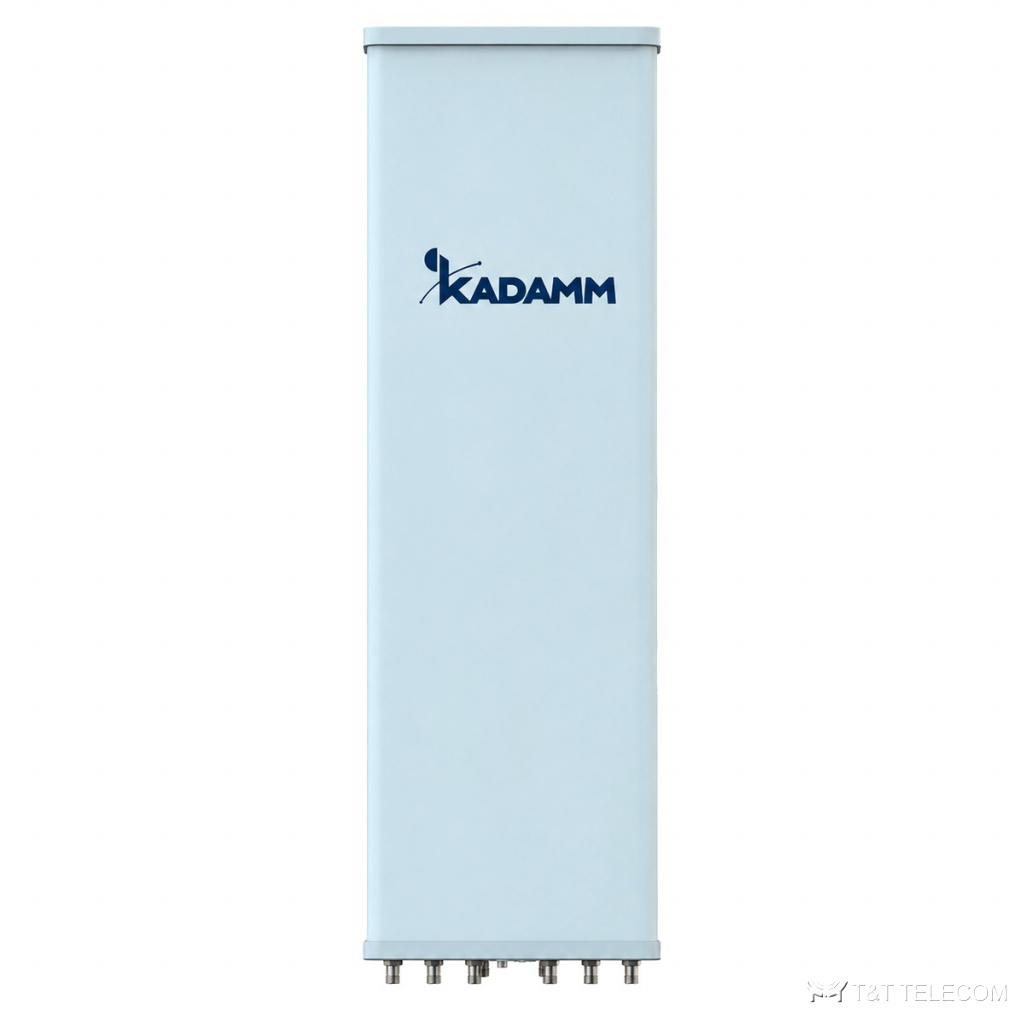

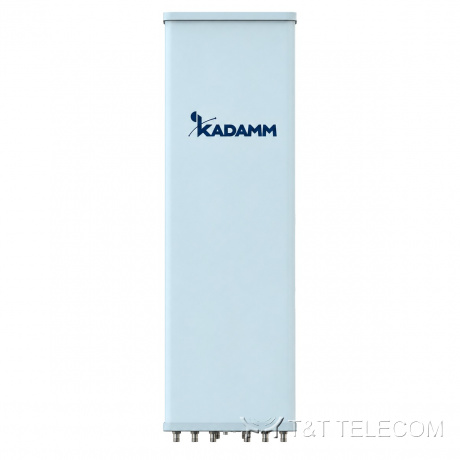

KADAMM K803602618v05 — трёхдиапазонная секторная антенна 2×698–960 / 1710–2690 МГц, 18 дБи, 6 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K803602618v05 — секторная панельная антенна для базовой станции. K803602618v05 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K803602618v05: полоса 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Где применяют
- Через K803602618v05 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K803602618v05 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K803602618v05 без смены опоры.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 15,6 ± 0,5 | 16,1 ± 0,5 | 16,6 ± 0,5 | 16,7 ± 0,5 |
| Коэффициент усиления, дБи | 15,8 | 16,3 | 16,8 | 17,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 5° | 65 ± 5° | 64 ± 5° | 63 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,7° | 8,1 ± 0,5° | 7,9 ± 0,5° | 7,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 20 | более 21 | более 20 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//Y1≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
Массив Y1: 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,7 ± 0,5 | 17,1 ± 0,5 | 17,6 ± 0,5 | 17,8 ± 0,5 |
| Коэффициент усиления, дБи | 16,9 | 17,3 | 17,8 | 18,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 5° | 64 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,4° | 5,4 ± 0,5° | 4,7 ± 0,4° | 4,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 446 × 165 мм |
| Размеры упаковки | 3125 × 540 × 265 мм |
| Масса антенны | 43,7 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 59,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1440 / 375 / 1609 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K803602618v05 — 698–960 МГц и 1710–2690 МГц.
- Усиление K803602618v05 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K803602618v05: в горизонтальной плоскости 65°/65°, в вертикальной 8,8 ± 0,7° / 8,1 ± 0,5° / 7,9 ± 0,5° / 7,6 ± 0,4°.
- Наклон луча K803602618v05: 2–12°.
- Разъёмы K803602618v05 — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K803602618v05: Ø50–Ø115 мм; ветровая нагрузка 1440 / 375 / 1609 Н.
- Габариты и масса K803602618v05: 2680 × 446 × 165 мм, 43,7 кг.
Поставка и документы
KADAMM K803602618v05 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K803602618v05?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803602618v05.
Какие частоты поддерживает K803602618v05?
Рабочая полоса K803602618v05 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K803602618v05?
6×4.3-10. Другие исполнения — уточняйте при заказе.
