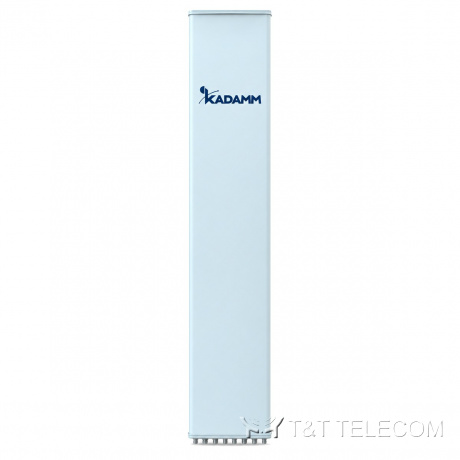

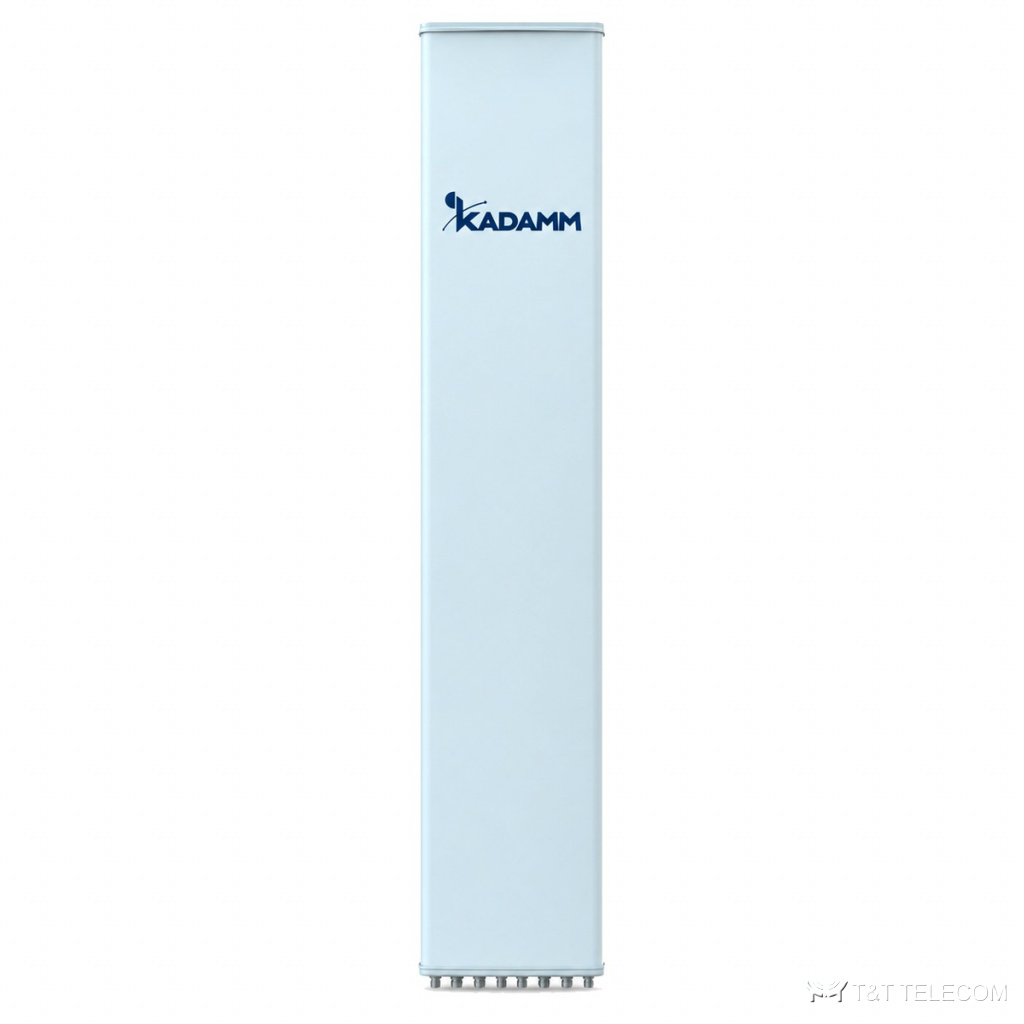

KADAMM K803602618 — трёхдиапазонная секторная антенна 698–862 / 880–960 / 1710–2690 МГц, 18 дБи, 6 портов, RET
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803602618: секторная панельная антенна для базовой станции. Задача K803602618 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K803602618: полоса 698–862 МГц и 880–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.
Область применения
- Через K803602618 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K803602618.
- Модернизация площадок: замена старых антенн на K803602618 без смены опоры.
Технические характеристики
Массив R1: 698–862 МГц
| Параметр | 698–806 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление во всём диапазоне наклонов, дБи | 14,8 ± 0,6 | 15,3 ± 0,6 |
| Коэффициент усиления, дБи | 15,0 | 15,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 66 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,0 ± 0,8° | 10,2 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | |
| Подавление первого бокового лепестка, дБ | более 16 | |
| Электрический наклон | 2–12° | |
| КСВН | менее 1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥30 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,6 |
| Коэффициент усиления, дБи | 15,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 |
| Подавление первого бокового лепестка, дБ | более 17 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
Массив Y1: 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,5 | 17,3 ± 0,5 | 17,8 ± 0,5 | 17,5 ± 0,5 |
| Коэффициент усиления, дБи | 17,2 | 17,5 | 18,0 | 17,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 5° | 64 ± 5° | 66 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,4° | 6,4 ± 0,4° | 5,5 ± 0,5° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 27 | более 27 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 300 × 146 мм |
| Размеры упаковки | 2465 × 400 × 260 мм |
| Масса антенны | 29 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 40 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 736 / 190 / 775 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K803602618 — 698–862 МГц и 880–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K803602618 — 18 дБи; больше усиление — уже луч.
- Ширина луча K803602618: в горизонтальной плоскости 65°/65°/65°, в вертикальной 11,0 ± 0,8° / 10,2 ± 0,7°.
- Наклон луча K803602618: 2–12°.
- Разъёмы K803602618 — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K803602618: Ø50–Ø115 мм; ветровая нагрузка 736 / 190 / 775 Н.
- Габариты и масса K803602618: 2080 × 300 × 146 мм, 29 кг.
Поставка и документы
KADAMM K803602618 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K803602618?
18 дБи. Ширина луча — 65°/65°/65°.
Как крепится K803602618?
Ø.50–Ø115 мм
Что нужно для подбора K803602618?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803602618.
