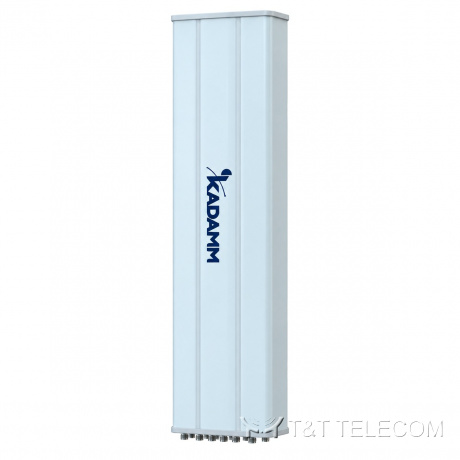

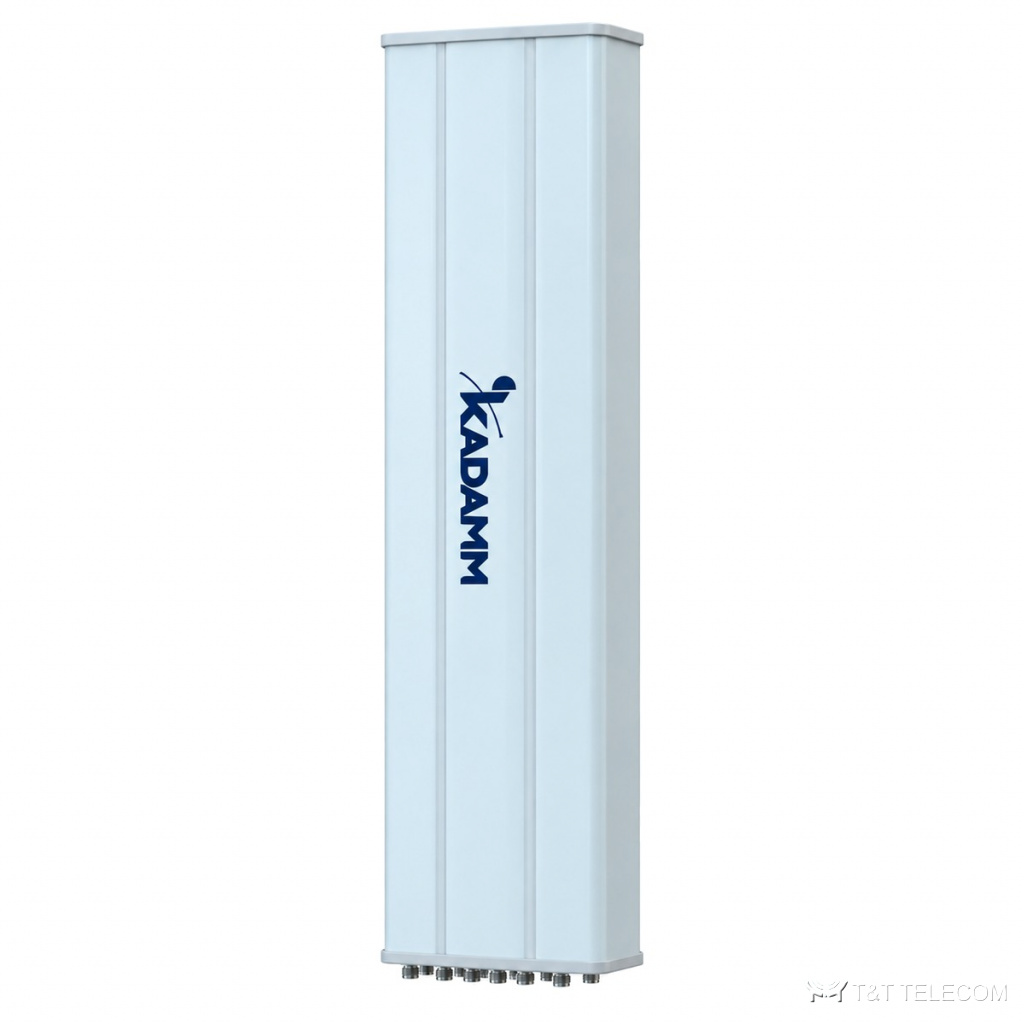

KADAMM K803172719 — трёхдиапазонная секторная антенна 3×1710–2690 МГц, 18,5 дБи, 6 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K803172719: секторная панельная антенна для базовой станции. K803172719 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K803172719: полоса 1710–2690 МГц; усиление 18,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 250 Вт.
Для каких задач
- Полоса K803172719 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K803172719.
- Модернизация площадок: замена старых антенн на K803172719 без смены опоры.
Технические характеристики
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 3×1710–2690 МГц | |||
| Усиление при среднем наклоне, дБи | 17,6 | 18,0 | 18,4 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,4 ± 0,9 | 17,8 ± 0,7 | 18,2 ± 0,5 | 18,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 65 ± 5° | 62 ± 4° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,7° | 6,2 ± 0,6° | 5,5 ± 0,5° | 5,0 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 25 | более 25 | более 23 | более 23 |
| Подавление первого бокового лепестка, дБ | более 19 | более 22 | более 20 | более 19 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | KADAMM RET-800232114, съёмный, в комплекте | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 379 × 177 мм |
| Размеры упаковки | 1650 × 445 × 230 мм |
| Масса антенны | 18,2 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 28,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 330 / 130 / 550 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K803172719 — 1710–2690 МГц.
- Коэффициент усиления K803172719 — 18,5 дБи; больше усиление — уже луч.
- Ширина луча K803172719: в горизонтальной плоскости 65°, в вертикальной 6,8 ± 0,7° / 6,2 ± 0,6° / 5,5 ± 0,5° / 5,0 ± 0,4°.
- Наклон луча K803172719: 2–12°.
- Под разъёмы K803172719 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж K803172719: Ø50–Ø115 мм; ветровая нагрузка 330 / 130 / 550 Н.
- Габариты и масса K803172719: 1360 × 379 × 177 мм, 18,2 кг.
Поставка и документы
Подберём KADAMM K803172719 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K803172719?
Рабочая полоса K803172719 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K803172719?
6×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K803172719?
18,5 дБи. Ширина луча — 65°.
