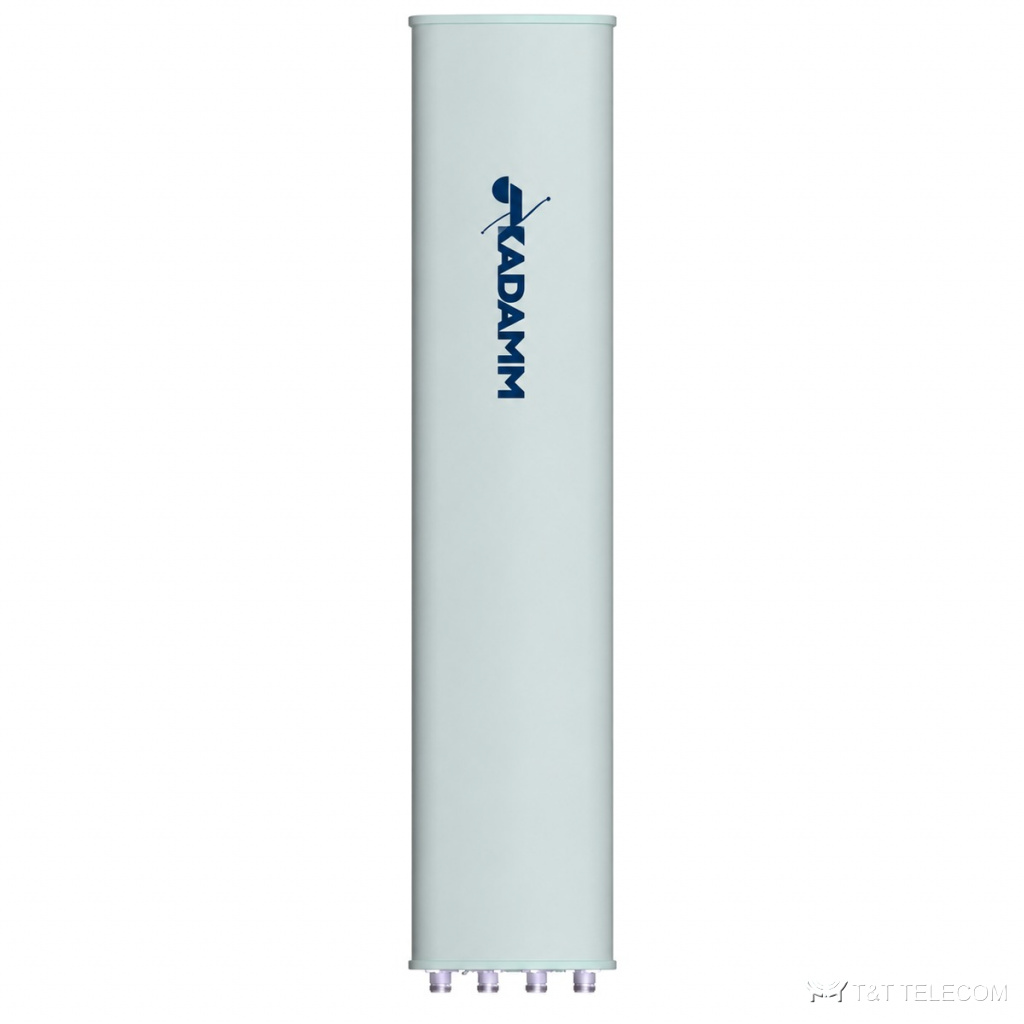

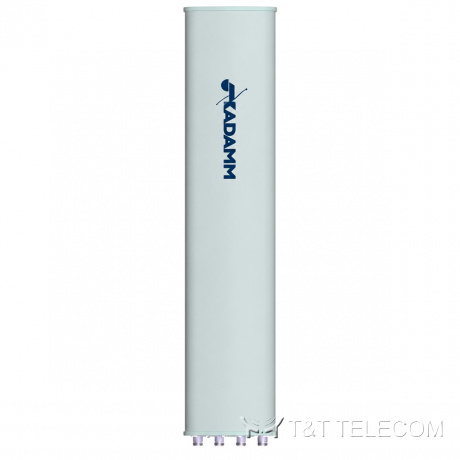

KADAMM K802902018v02 — двухдиапазонная секторная антенна 790–960 / 1710–2170 МГц, 17,6 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802902018v02 — секторная панельная антенна для базовой станции. Задача K802902018v02 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K802902018v02: полоса 790–960 МГц и 1710–2170 МГц; усиление 17,6 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Область применения
- Через K802902018v02 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K802902018v02.
- Модернизация площадок: замена старых антенн на K802902018v02 без смены опоры.
Технические характеристики
Система 790–960 МГц
| Параметр | 790–862 МГц | 824–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,5 | 17,0 | 17,1 |
| Усиление во всём диапазоне наклонов, дБи | 16,4 ± 0,7 | 16,8 ± 0,6 | 17 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 3° | 64 ± 3° | 62 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9 ± 0,9° | 8,6 ± 0,8° | 8,1 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,2 | 17,4 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 17 ± 0,3 | 17,2 ± 0,3 | 17,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 3° | 64 ± 3° | 61 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,3 ± 0,3° | 6 ± 0,3° | 5,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 0–8° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 270 × 140 мм |
| Размеры упаковки | 2905 × 365 × 220 мм |
| Масса антенны | 25 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 34 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 865 / 315 / 1027 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K802902018v02: 790–960 МГц и 1710–2170 МГц.
- Коэффициент усиления K802902018v02 — 17,6 дБи; больше усиление — уже луч.
- Ширина луча K802902018v02: в горизонтальной плоскости 65°/65°, в вертикальной 9 ± 0,9° / 8,6 ± 0,8° / 8,1 ± 0,7°.
- Наклон луча K802902018v02: 0–10° / 0–8°.
- Под разъёмы K802902018v02 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802902018v02: Ø50–Ø115 мм; ветровая нагрузка 865 / 315 / 1027 Н.
- Габариты и масса K802902018v02: 2580 × 270 × 140 мм, 25 кг.
Поставка и документы
Поставляем KADAMM K802902018v02 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K802902018v02?
Рабочая полоса K802902018v02 — 790–960 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Какой разъём у K802902018v02?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K802902018v02?
17,6 дБи. Ширина луча — 65°/65°.
