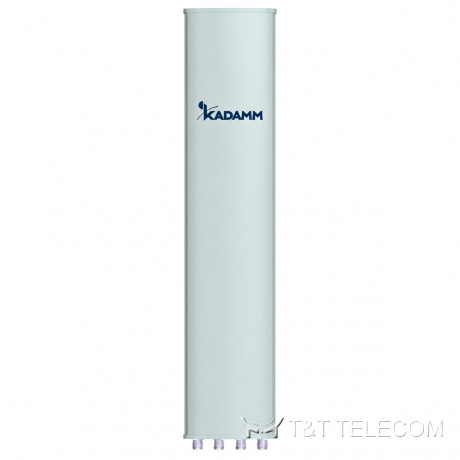

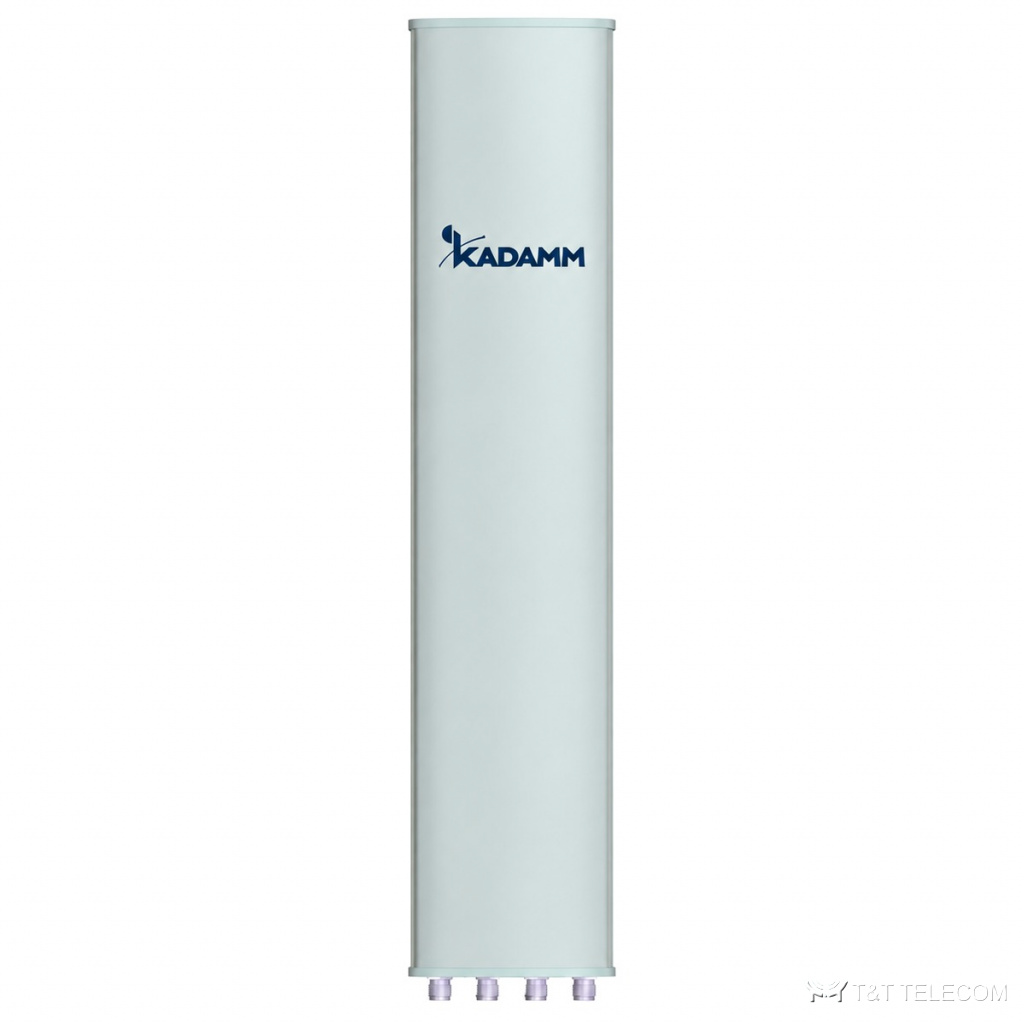

KADAMM K802902018v01 — двухдиапазонная секторная антенна 790–960 / 1710–2170 МГц, 17,6 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802902018v01 — секторная панельная антенна для базовой станции. K802902018v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K802902018v01: полоса 790–960 МГц и 1710–2170 МГц; усиление 17,6 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K802902018v01 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K802902018v01 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802902018v01 без смены опоры.
Технические характеристики
Система 790–960 МГц
| Параметр | 790–862 МГц | 824–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 15,7 | 15,9 | 16,2 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,5 | 15,7 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 3° | 64 ± 3° | 62 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,0 ± 0,6° | 9,7 ± 0,6° | 9,2 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 |
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 17,2 | 17,4 | 17,6 |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,3 | 17,2 ± 0,3 | 17,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 3° | 64 ± 3° | 61 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,4 ± 0,4° | 6 ± 0,3° | 5,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 0–8° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Развязка между входами разных систем, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 270 × 140 мм |
| Размеры упаковки | 2305 × 365 × 220 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 29 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 635 / 229 / 754 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K802902018v01 — 790–960 МГц и 1710–2170 МГц.
- Коэффициент усиления K802902018v01 — 17,6 дБи; больше усиление — уже луч.
- Ширина луча K802902018v01: в горизонтальной плоскости 65°/65°, в вертикальной 10,0 ± 0,6° / 9,7 ± 0,6° / 9,2 ± 0,3°.
- Наклон луча K802902018v01: 0–10° / 0–8°.
- Под разъёмы K802902018v01 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802902018v01: Ø50–Ø115 мм; ветровая нагрузка 635 / 229 / 754 Н.
- Габариты и масса K802902018v01: 1980 × 270 × 140 мм, 20 кг.
Поставка и документы
Поставляем KADAMM K802902018v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K802902018v01?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K802902018v01?
17,6 дБи. Ширина луча — 65°/65°.
Как крепится K802902018v01?
Ø.50–Ø115 мм
