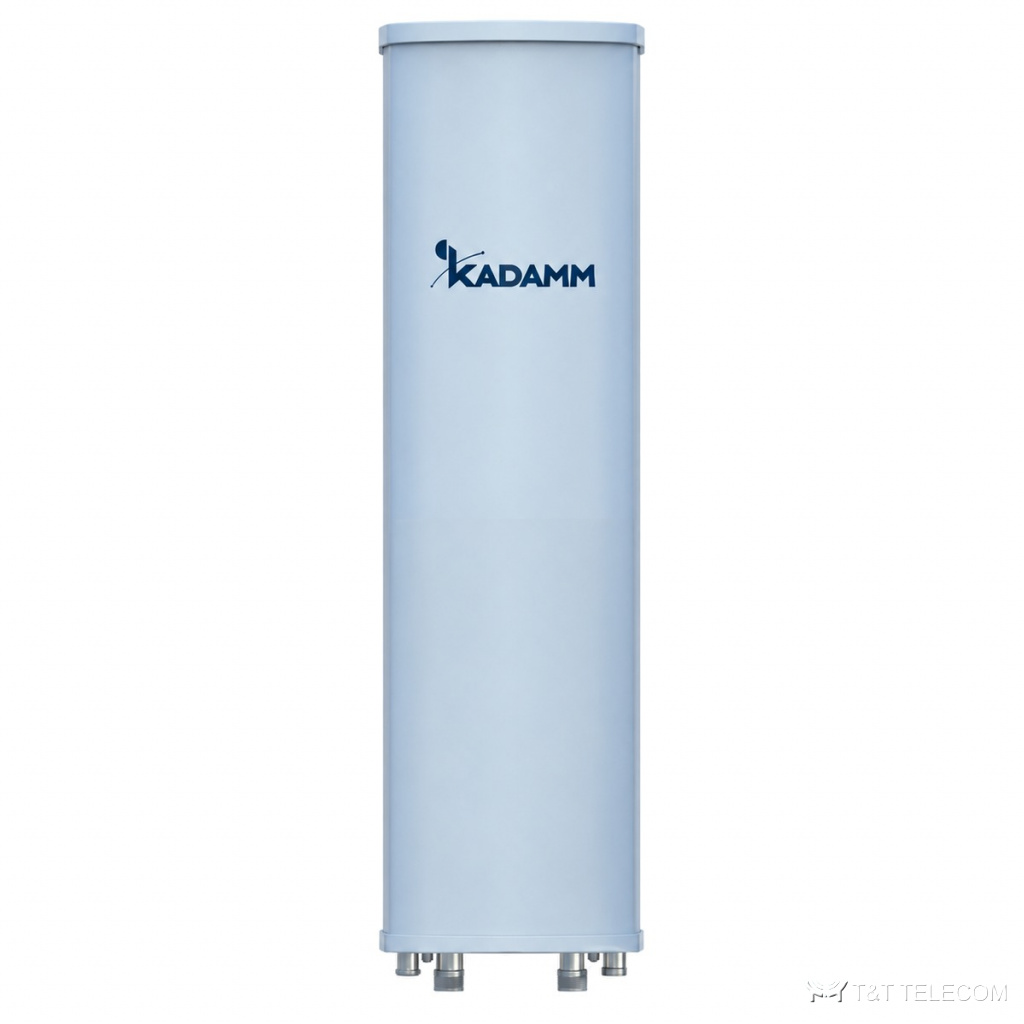

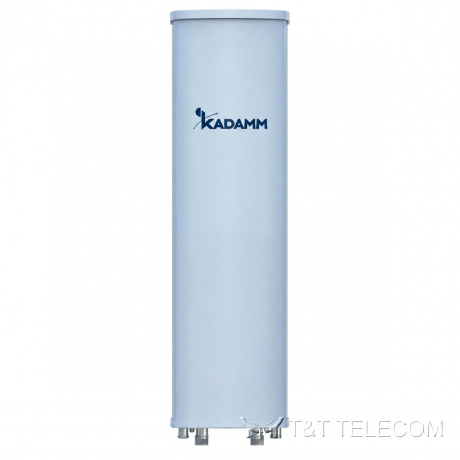

KADAMM K8028026v01 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 17,7 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8028026v01 — секторная панельная антенна для базовой станции. Задача K8028026v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K8028026v01: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K8028026v01 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K8028026v01.
- Добавление диапазонов на существующей площадке через порты K8028026v01.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,2 | 16,4 | 16,5 | 16,9 |
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,5 | 16,2 ± 0,4 | 16,3 ± 0,4 | 16,7 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 67 ± 5° | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,2 ± 0,6° | 8,4 ± 0,5° | 8,0 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 26 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 22 | более 23 | более 23 |
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Направления лучей по азимуту | 65 ± 5° | 62 ± 5° | 60 ± 5° | 60 ± 5° |
| Усиление при среднем наклоне, дБи | 17,2 | 17,4 | 17,5 | 17,7 |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,5 | 17,2 ± 0,5 | 17,3 ± 0,5 | 17,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 6,8 ± 0,5° | 6,0 ± 0,4° | 5,2 ± 0,4° | 4,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 300 × 146 мм |
| Размеры упаковки | 2970 × 400 × 280 мм |
| Масса антенны | 25,2 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 35,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 949 / 326 / 1127 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K8028026v01 — 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K8028026v01 — 17,7 дБи; больше усиление — уже луч.
- Ширина луча K8028026v01: в горизонтальной плоскости 65°/65°, в вертикальной 9,2 ± 0,6° / 8,4 ± 0,5° / 8,0 ± 0,4° / 7,5 ± 0,4°.
- Наклон луча K8028026v01: 0–10°.
- Разъёмы K8028026v01 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K8028026v01: Ø50–Ø115 мм; ветровая нагрузка 949 / 326 / 1127 Н.
- Габариты и масса K8028026v01: 2580 × 300 × 146 мм, 25,2 кг.
Поставка и документы
Поставляем KADAMM K8028026v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K8028026v01?
Ø.50–Ø115 мм
Что нужно для подбора K8028026v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8028026v01.
Какие частоты поддерживает K8028026v01?
Рабочая полоса K8028026v01 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
