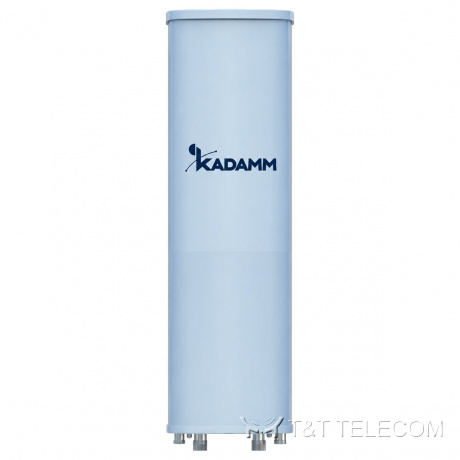

KADAMM K802802617 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 17,2 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

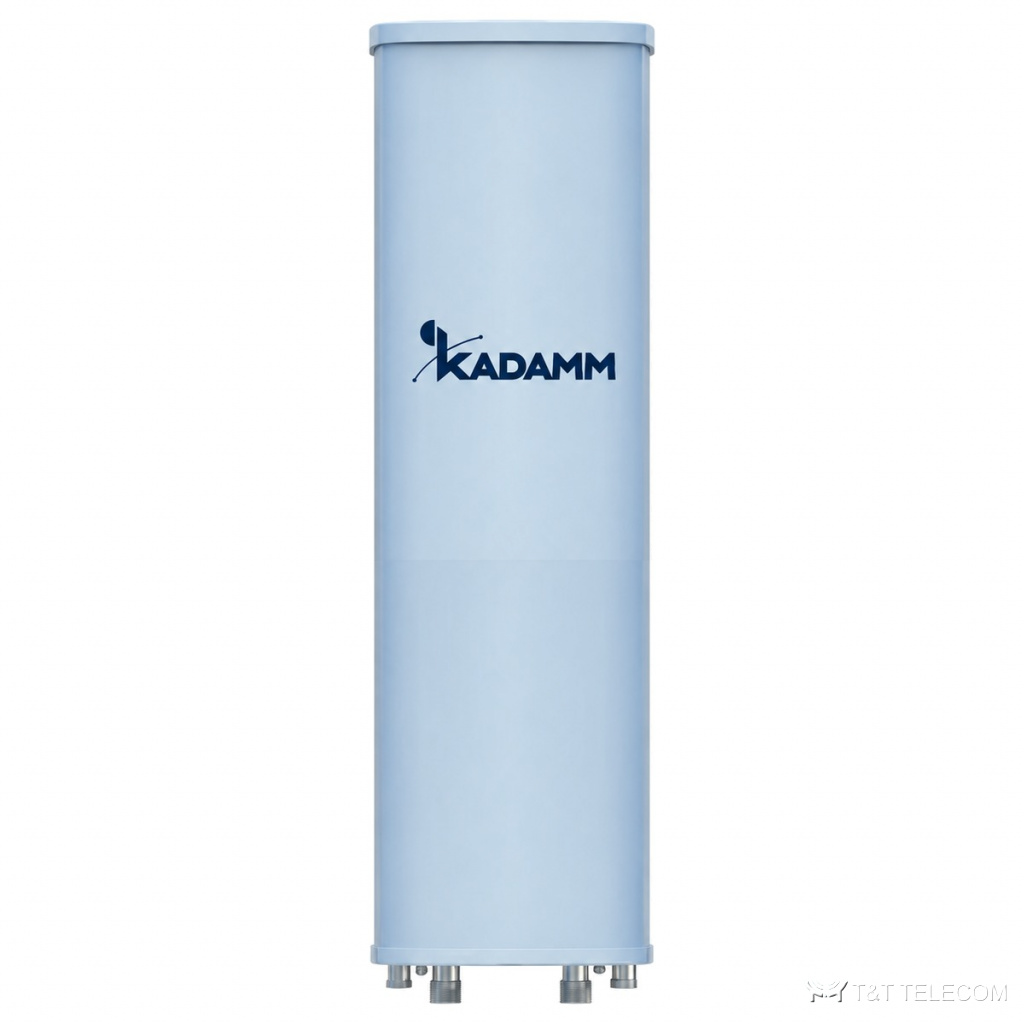

KADAMM K802802617 — секторная панельная антенна для базовой станции. K802802617 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K802802617: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,2 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K802802617: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K802802617.
- Модернизация площадок: замена старых антенн на K802802617 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,2 | 14,4 | 14,5 | 14,7 |
| Усиление во всём диапазоне наклонов, дБи | 14,0 ± 0,5 | 14,2 ± 0,4 | 14,3 ± 0,4 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 67 ± 5° | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,4 ± 1,2° | 15,2 ± 1,0° | 14,3 ± 0,8° | 13,8 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 22 | более 23 | более 23 |
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 2–15° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Направления лучей по азимуту | 65 ± 5° | 62 ± 5° | 60 ± 5° | 60 ± 5° |
| Усиление при среднем наклоне, дБи | 16,5 | 16,7 | 17,0 | 17,2 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,5 | 16,5 ± 0,5 | 16,8 ± 0,5 | 17,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 7,3 ± 0,5° | 6,5 ± 0,4° | 5,7 ± 0,4° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 300 × 146 мм |
| Размеры упаковки | 2465 × 400 × 280 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 32 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 795 / 254 / 889 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K802802617 — 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K802802617 — 17,2 дБи; больше усиление — уже луч.
- Ширина луча K802802617: в горизонтальной плоскости 65°/65°, в вертикальной 16,4 ± 1,2° / 15,2 ± 1,0° / 14,3 ± 0,8° / 13,8 ± 0,7°.
- Наклон луча K802802617: 2–15° / 2–12°.
- Под разъёмы K802802617 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802802617: Ø50–Ø115 мм; ветровая нагрузка 795 / 254 / 889 Н.
- Габариты и масса K802802617: 2080 × 300 × 146 мм, 23 кг.
Поставка и документы
Подберём KADAMM K802802617 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K802802617?
17,2 дБи. Ширина луча — 65°/65°.
Как крепится K802802617?
Ø.50–Ø115 мм
Что нужно для подбора K802802617?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802802617.
